’258
en fördubbling av spänningen erhålles i ändpunkten. I det andra fallet
— vid jordad ledning — motverka den inkommande och den reflekterade
spänningen varandra i varje ögonblick, så att den resulterande spänningen
blir noll, dvs. överspänningsvågen försvinner. I det tredje fallet — vid
kondensatorskyddad station — har den reflekterade vågen efter
tidsmomentet t ett nästan lika stort negativt värde som den inkommande vågen
har ett positivt. Den resulterande spänningen blir alltså liten.
Genom att på samma sätt som i fig. 28: 9 för varje tidsmoment efter
reflexionsögonblicket konstruera fram den resulterande spänningen i
ändpunkten erhåller man de i fig. 28: 10 visade kurvorna över spänningen i

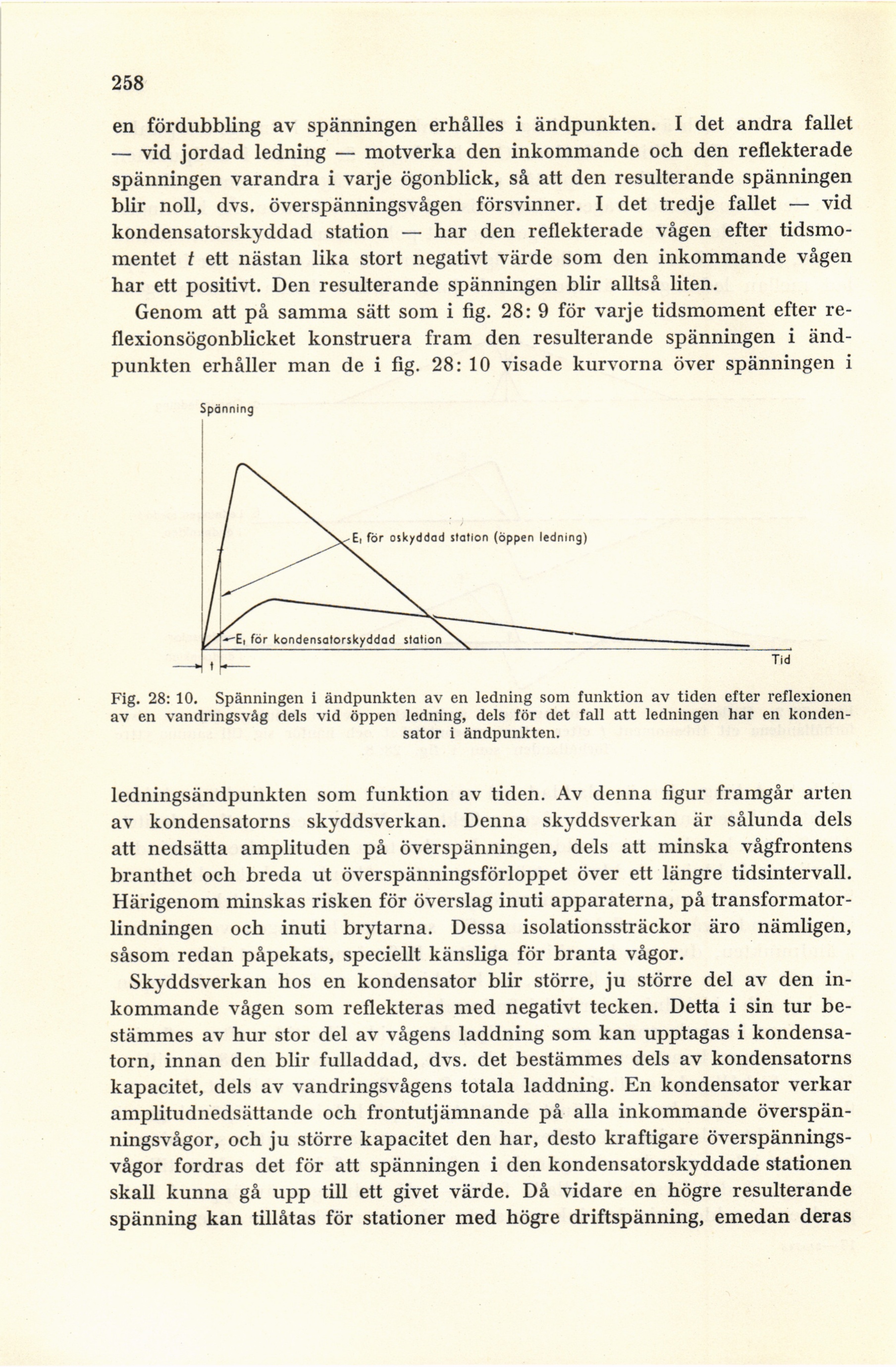

Fig. 28: 10. Spänningen i ändpunkten av en ledning som funktion av tiden efter reflexionen
av en vandringsvåg dels vid öppen ledning, dels för det fall att ledningen har en
kondensator i ändpunkten.
ledningsändpunkten som funktion av tiden. Av denna figur framgår arten
av kondensatorns skyddsverkan. Denna skyddsverkan är sålunda dels
att nedsätta amplituden på överspänningen, dels att minska vågfrontens
branthet och breda ut överspänningsförloppet över ett längre tidsintervall.
Härigenom minskas risken för överslag inuti apparaterna, på
transformator-lindningen och inuti brytarna. Dessa isolationssträckor äro nämligen,
såsom redan påpekats, speciellt känsliga för branta vågor.
Skyddsverkan hos en kondensator blir större, ju större del av den
inkommande vågen som reflekteras med negativt tecken. Detta i sin tur
bestämmes av hur stor del av vågens laddning som kan upptagas i
kondensatorn, innan den blir fulladdad, dvs. det bestämmes dels av kondensatorns
kapacitet, dels av vandringsvågens totala laddning. En kondensator verkar
amplitudnedsättande och frontutjämnande på alla inkommande
överspänningsvågor, och ju större kapacitet den har, desto kraftigare
överspänningsvågor fordras det för att spänningen i den kondensatorskyddade stationen
skall kunna gå upp till ett givet värde. Då vidare en högre resulterande
spänning kan tillåtas för stationer med högre driftspänning, emedan deras
Spänning
Tid
