’279
avledare. Fig 28: 35—28: 37 visa Aseas ventilavledare. Även hos dessa
äro gnistgapen styrda genom shuntmotstånd.
Fig. 28: 38—28: 40 visa några olika avledare, monterade i ställverk
inomhus och utomhus.
’ -Anslutningsltlömmu

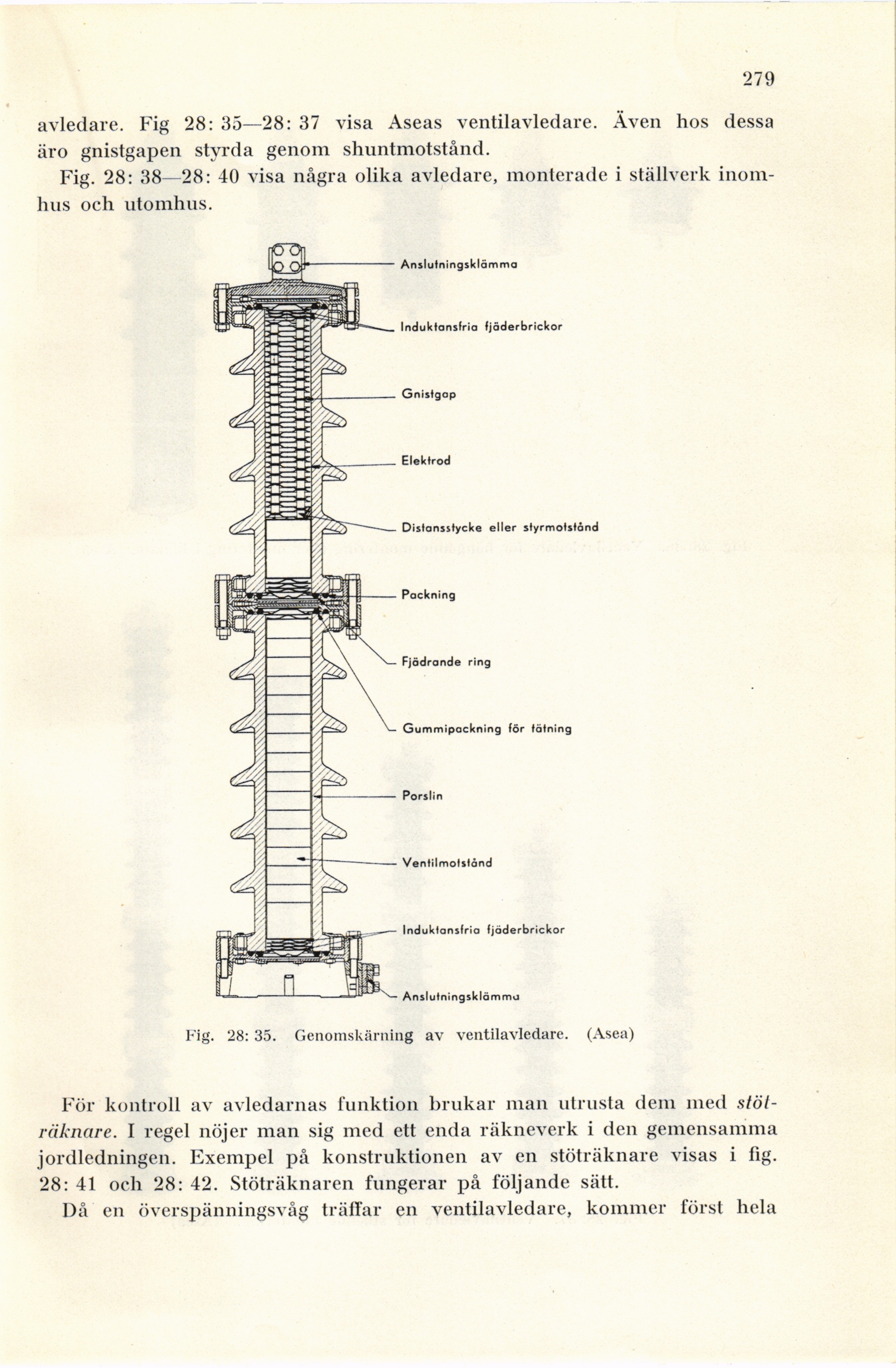

Fig. 28: 35. Genomskärning av ventilavledare. (Asea)
För kontroll av avledarnas funktion brukar man utrusta dem med
slöl-räknare. I regel nöjer man sig med ett enda räkneverk i den gemensamma
jordledningen. Exempel på konstruktionen av en stöträknare visas i fig.
28: 41 och 28: 42. Stöträknaren fungerar på följande sätt.
Då en överspänningsvåg träffar en ventilavledare, kommer först hela
