:i02
ningen ha utskurits ur pappskivor, som sedan placerats tillsammans till
ett s. k. belastningsberg, varigenom man kan följa belastningsvärdet en viss
tidpunkt av dygnet under hela året. Figuren visar, hur belastningstoppen
under eftermiddagarna varierar under året, hur tidpunkten för
belastningsmaximum något förskjutes efter årstiden samt hur belastningen
genomgående blir högre under vintern.

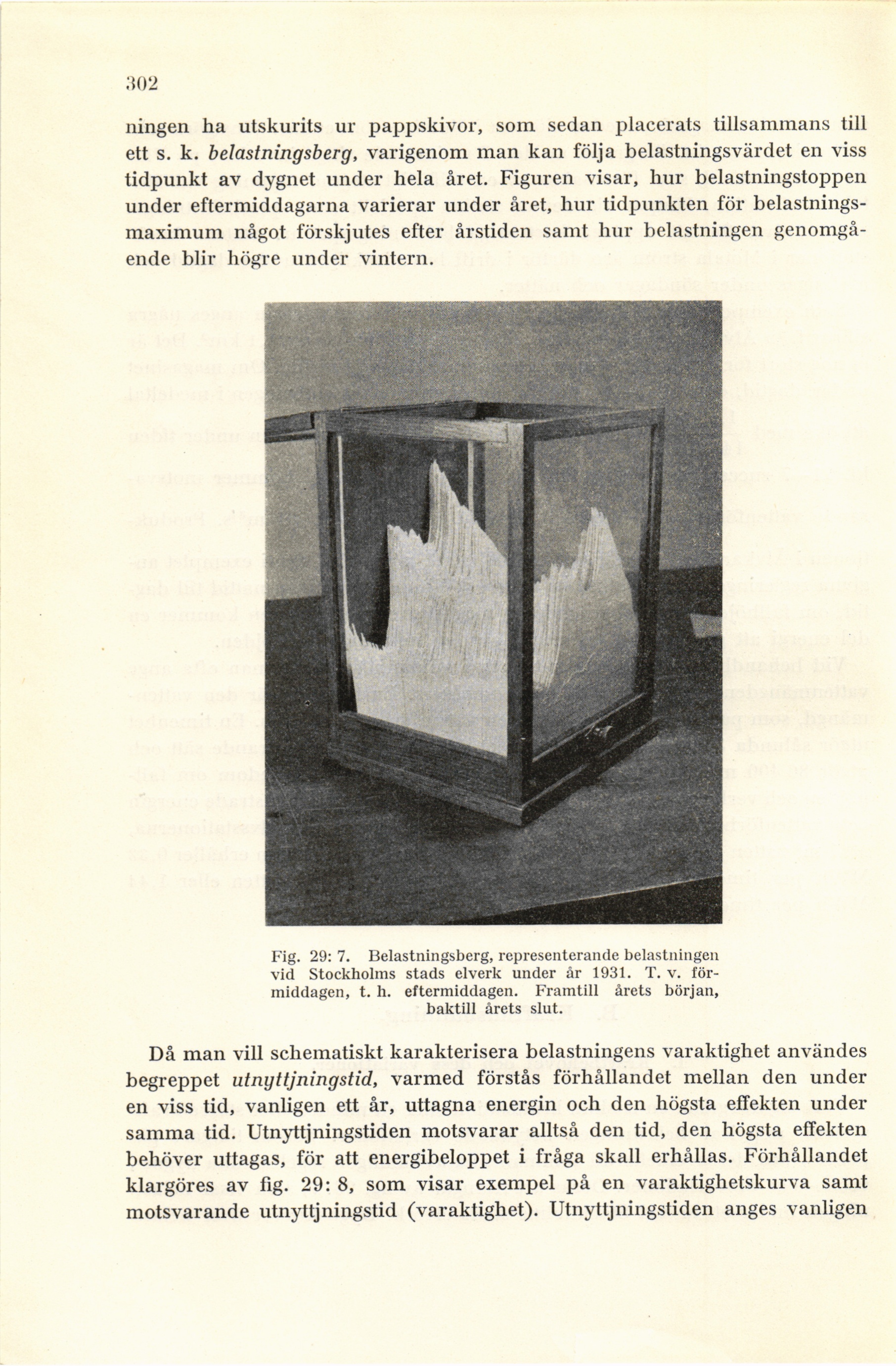

Fig. 29: 7. Belastningsberg, representerande belastningen
vid Stockholms stads elverk under år 1931. T. v.
förmiddagen, t. h. eftermiddagen. Framtill årets början,
baktill årets slut.
Då man vill schematiskt karakterisera belastningens varaktighet användes
begreppet utnyttjningstid, varmed förstås förhållandet mellan den under
en viss tid, vanligen ett år, uttagna energin och den högsta effekten under
samma tid. Utnyttjningstiden motsvarar alltså den tid, den högsta effekten
behöver uttagas, för att energibeloppet i fråga skall erhållas. Förhållandet
klargöres av fig. 29: 8, som visar exempel på en varaktighetskurva samt
motsvarande utnyttjningstid (varaktighet). Utnyttjningstiden anges vanligen
