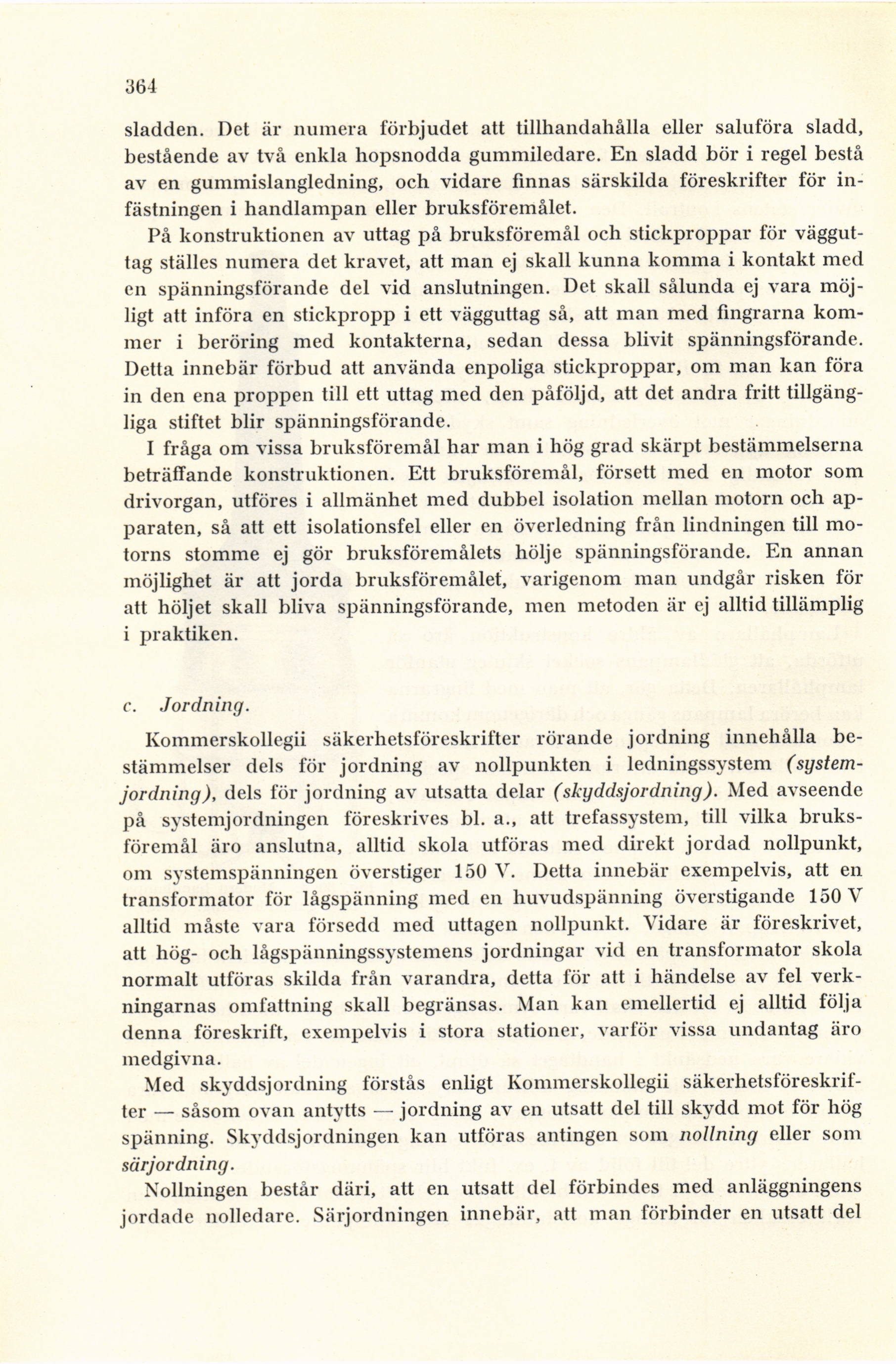

Full resolution (JPEG) - On this page / på denna sida - 30. Elektriska olycksfall. Skyddsåtgärder - C. Skyddsåtgärder vid anläggningars utförande - 1. Lågspänningsanläggningar
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
’364
sladden. Det är numera förbjudet att tillhandahålla eller saluföra sladd,
bestående av två enkla hopsnodda gummiledare. En sladd bör i regel bestå
av en gummislangledning, och vidare finnas särskilda föreskrifter för
infästningen i handlampan eller bruksföremålet.
På konstruktionen av uttag på bruksföremål och stickproppar för
vägguttag ställes numera det kravet, att man ej skall kunna komma i kontakt med
en spänningsförande del vid anslutningen. Det skall sålunda ej vara
möjligt att införa en stickpropp i ett vägguttag så, att man med fingrarna
kommer i beröring med kontakterna, sedan dessa blivit spänningsförande.
Detta innebär förbud att använda enpoliga stickproppar, om man kan föra
in den ena proppen till ett uttag med den påföljd, att det andra fritt
tillgängliga stiftet blir spänningsförande.
I fråga om vissa bruksföremål har man i hög grad skärpt bestämmelserna
beträffande konstruktionen. Ett bruksföremål, försett med en motor som
drivorgan, utföres i allmänhet med dubbel isolation mellan motorn och
apparaten, så att ett isolationsfel eller en överledning från lindningen till
motorns stomme ej gör bruksföremålets hölje spänningsförande. En annan
möjlighet är att jorda bruksföremålet, varigenom man undgår risken för
att höljet skall bliva spänningsförande, men metoden är ej alltid tillämplig
i praktiken.
c. Jordning.
Kommerskollegii säkerhetsföreskrifter rörande jordning innehålla
bestämmelser dels för jordning av nollpunkten i ledningssystem
(system-jordning), dels för jordning av utsatta delar (skyddsjordning). Med avseende
på systemjordningen föreskrives bl. a., att trefassystem, till vilka
bruksföremål äro anslutna, alltid skola utföras med direkt jordad nollpunkt,
om systemspänningen överstiger 150 V. Detta innebär exempelvis, att en
transformator för lågspänning med en huvudspänning överstigande 150 V
alltid måste vara försedd med uttagen nollpunkt. Vidare är föreskrivet,
att hög- och lågspänningssystemens jordningar vid en transformator skola
normalt utföras skilda från varandra, detta lor att i händelse av fel
verkningarnas omfattning skall begränsas. Man kan emellertid ej alltid följa
denna föreskrift, exempelvis i stora stationer, varför vissa undantag äro
medgivna.
Med skyddsjordning förstås enligt Kommerskollegii
säkerhetsföreskrifter — såsom ovan antytts — jordning av en utsatt del till skydd mot för hög
spänning. Skyddsjordningen kan utföras antingen som nollning eller som
särjordning.
Nollningen består däri, att en utsatt del förbindes med anläggningens
jordade nolledare. Särjordningen innebär, att man förbinder en utsatt del
