Havebruget, at der her ikke skal gaas nærmere
ind derpaa. Kortlægning af O. se Plantegning. —
Ved Afsætning af Haveplanen i Terrainet gaar
man frem efter samme Princip som ved O., enten
udmaaler man Planen efter de Hovedlinier, som
anvendtes ved O. af Arealet, eller man indfører
paa Planen ny Hovedlinier, fra hvilke man let ved
Hjælp af Perpendikulærer kan indmaale f. Eks.
de Ganglinier, Plantelinier o. l., som man vil
afsætte paa Terrainet. Først udstikker man da
paa Terrainet Hovedlinierne nøjagtigt efter de
faste Punkter, som man har indmaalt ved O., og
afsætter dernæst ved Hjælp af Vinkelspejlet og
Baandmaal de lodrette Maal. De samme Regler,
som gælder for O., kan anvendes paa Afsætning.
E. G.
Afsætning. Af stor Vigtighed, baade for
Anlægsgartneren og Havearkitekten er, at
Planen afsættes nøjagtigt og i sin Helhed paa
Arealet, forinden Arbejdet med Anlægningen
paabegyndes; ikke alene bør selve Grundplanen
afsættes, men ogsaa alle fremtidige Terrainhøjder,
derved bliver man i Stand til at kunne
konstatere, hvilke Forandringer der skal foretages i
Forhold til det gamle Terrain og navnlig, hvor
det er en gammel Have eller Park, der skal
omlægges, er hele Planens og alle Højdernes
Afsætning forinden Arbejdets Paabegyndelse
nødvendig, idet mulige Fejl ved Opmaalingen, som jo
indvirker paa Projekteringen, vil kunne rettes i
Tide. Hvor Planen er regelmæssig, og hvor der
findes faste Punkter saasom Huse, Laager,
Plankeværker, Kantsten o. l., er Sagen ikke
vanskelig. Man begynder som Regel Afsætningen fra
Hovedbygningen; her findes i de fleste Tilfælde en
eller flere »Akser«, hvorpaa Planen er bygget
(Fig. 11), og Midtlinien i disse Akser afsættes
først og fremmest; hertil knyttes saa de
nødvendige Hjælpelinier, hvorfra Planen udmaales og
afsættes, ved Hjælp af vinkelrette Maal. Det er
en god Ting at opstikke Konturerne og deri
nedsætte Pæle med passende Afstand, for at man
under Anlægets Udførelse altid kan være i
Kontakt med de rigtige Maal.
Er Huset endnu ikke bygget, afsættes dette
først; denne Afsætning maa være meget nøjagtig,
idet der her er visse Bestemmelser at iagttage,
f. Eks. lovbefalet Afstand fra Fortov, Vej og
Nabogrund o. fl. a., og man maa overbevise sig om,
at Huset ligger vinkelret, enten ved Hjælp af et
Vinkelspejl eller ved at udmaale en Vinkel
(Fig. 12).
Afsætning af en uregelmæssig Plan fordrer
nogen mere Omtanke, idet en Fejl her ikke altid
 |

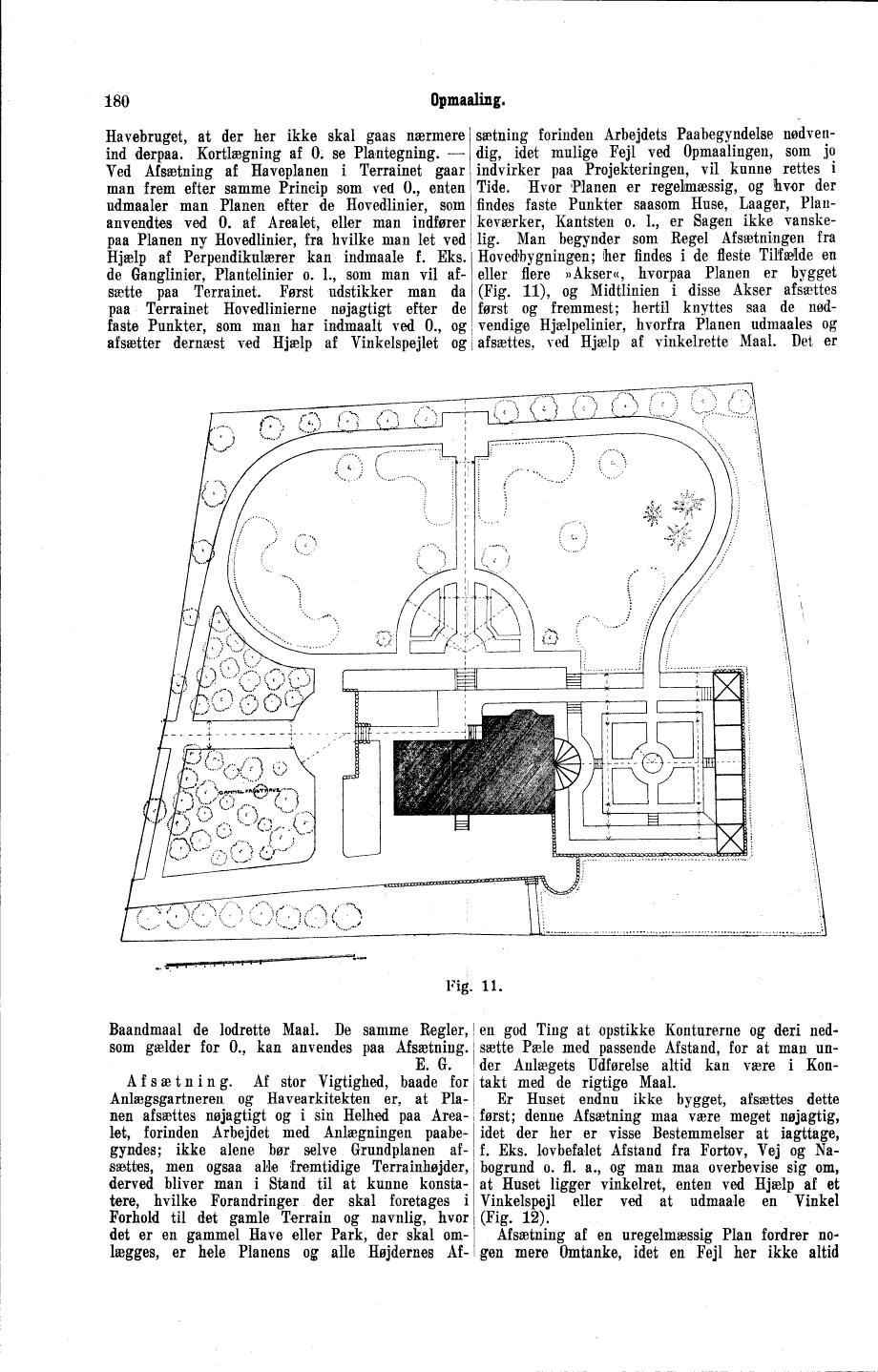

| Fig. 11. |
