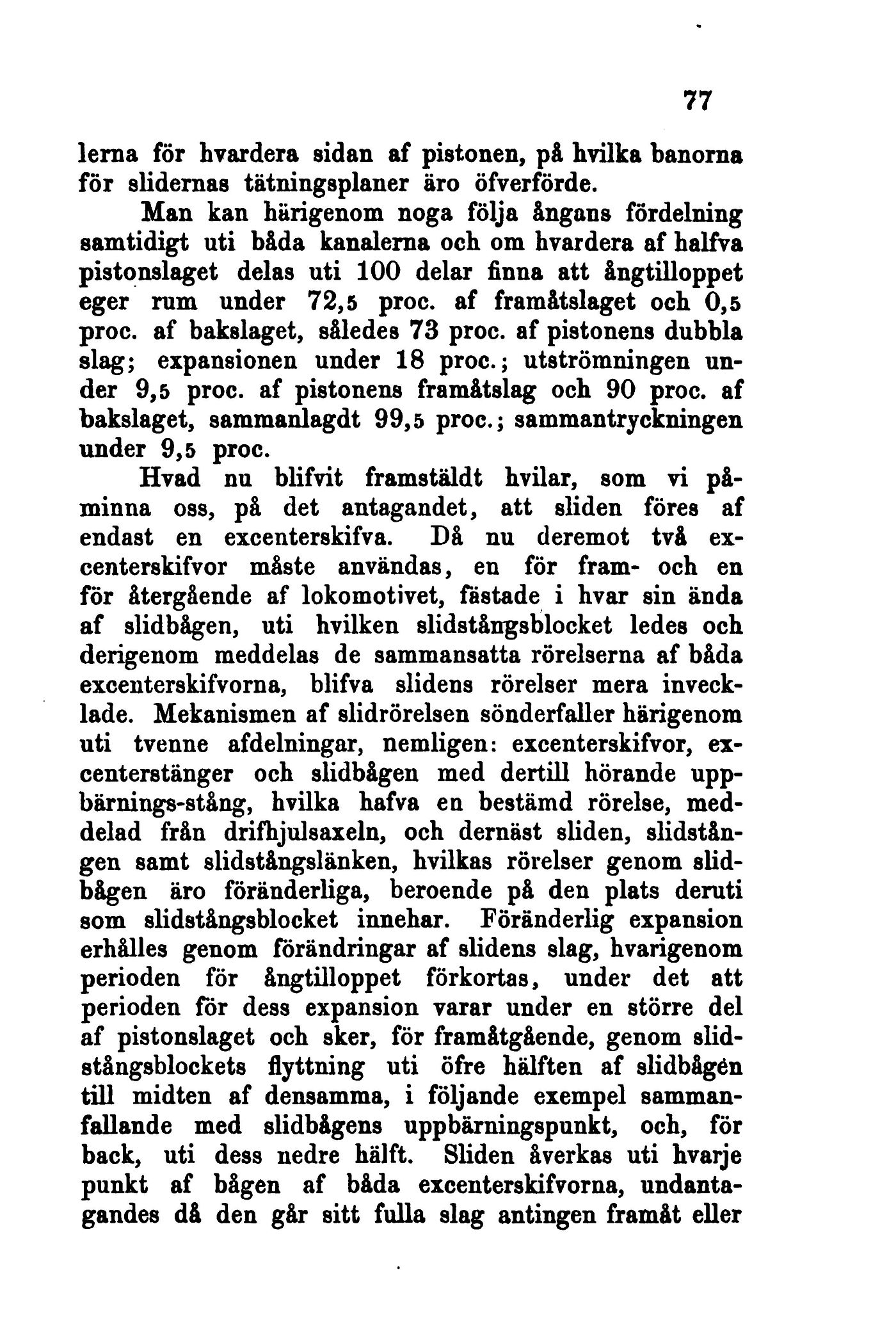

lerna för hvardera sidan af pistonen, på livilka banorna
för slidemas tätningsplaner äro öfverförde.
Man kan härigenom noga följa ångans fördelning
samtidigt uti båda kanalerna och om hvardera af halfva
pistonslaget delas uti 100 delar finna att ångtilloppet
eger rum under 72,5 proc. af framåtslaget och 0,5
proc. af bakslaget, således 73 proc. af pistonens dubbla
slag; expansionen under 18 proc.; utströmningen
under 9,5 proc. af pistonens framåtslag och 90 proc. af
bakslaget, sammanlagdt 99,5 proc.; sammantryckningen
under 9,5 proc.
Hvad nu blifvit framstäldt hvilar, som vi
påminna oss, på det antagandet, att sliden föres af
endast en excenterskifva. Då nu deremot två
ex-centerskifvor måste användas, en för fram- och en
för återgående af lokomotivet, fastade i hvar sin ända
af slidbågen, uti hvilken slidstångsblocket ledes och
derigenom meddelas de sammansatta rörelserna af båda
excenterskifvorna, blifva slidens rörelser mera
invecklade. Mekanismen af slidrörelsen sönderfaller härigenom
uti tvenne afdelningar, nemligen: excenterskifvor,
ex-centerstänger och slidbågen med dertill hörande
upp-bärnings-stång, hvilka hafva en bestämd rörelse,
meddelad från drifhjulsaxeln, och dernäst sliden,
slidstån-gen samt slidstångslänken, hvilkas rörelser genom
slidbågen äro föränderliga, beroende på den plats deruti
som slidstångsblocket innehar. Föränderlig expansion
erhålles genom förändringar af slidens slag, hvarigenom
perioden för ångtilloppet förkortas, under det att
perioden för dess expansion varar under en större del
af pistonslaget och sker, för framåtgående, genom
slid-stångsblockets flyttning uti öfre hälften af slidbågén
till midten af densamma, i följande exempel
sammanfallande med slidbågens uppbärningspunkt, och, för
back, uti dess nedre hälft. Sliden åverkas uti hvarje
punkt af bågen af båda excenterskifvorna,
undantagandes då den går sitt fulla slag antingen framåt eller
