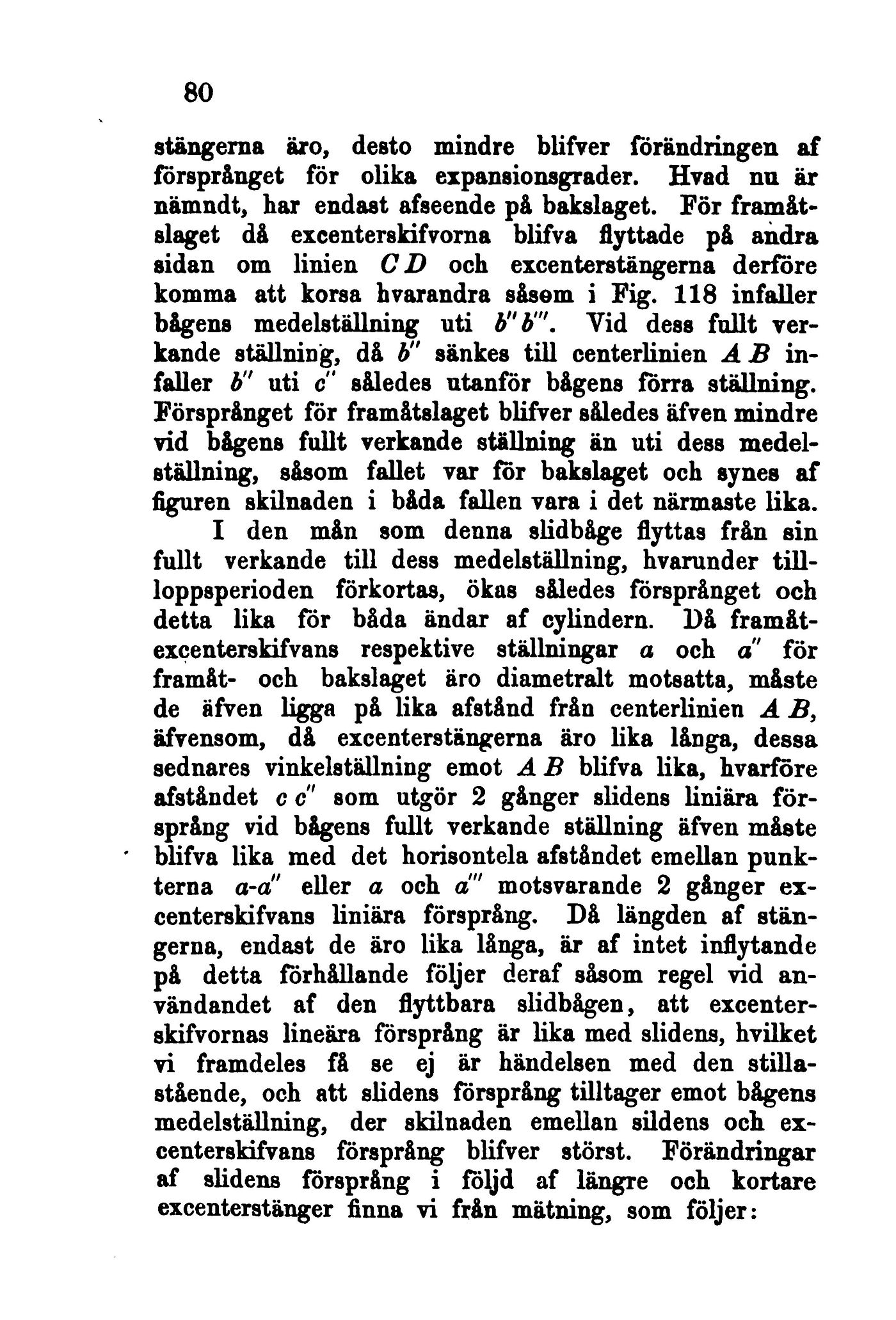

stängerna äro, desto mindre blifver förändringen af
försprånget för olika expansionsgrader. Hvad nn är
nämndt, har endast afseende på bakslaget. För
framåt-slaget då excenterskifvorna blifva flyttade på andra
sidan om linien CD och excenterstängerna derföre
komma att korsa h varandra såsem i Fig. 118 infaller
bågens medelställning uti b" b"’. Yid dess fullt
verkande ställning, då b" sänkes till centerlinien A B
infaller b" uti c" således utanför bågens förra ställning.
Försprånget for framåtslaget blifver således äfven mindre
vid bågens fullt verkande ställning än uti dess
medel-ställning, såsom fallet var for bakslaget och synes af
figuren skilnaden i båda fallen vara i det närmaste lika.
I den mån som denna slidbåge flyttas från sin
fullt verkande till dess medelställning, hvarunder
till-loppsperioden förkortas, ökas således försprånget och
detta lika för båda ändar af cylindern. Då
framåt-excenterskifvans respektive ställningar a och a för
framåt- och bakslaget äro diametralt motsatta, måste
de äfven ligga på lika afstånd från centerlinien A B,
äfvensom, då excenterstängerna äro lika långa, dessa
sednares vinkelställning emot A B blifva lika, hvarföre
afståndet c c" som utgör 2 gånger slidens liniära
försprång vid bågens fullt verkande ställning äfven måste
blifva lika med det horisontela afståndet emellan
punkterna a-a eller a och d" motsvarande 2 gånger
ex-centerskifvans liniära försprång. Då längden af
stängerna, endast de äro lika långa, är af intet inflytande
på detta förhållande följer deraf såsom regel vid
användandet af den flyttbara slidbågen, att
excenter-skifvornas lineära försprång är lika med slidens, hvilket
vi framdeles få se ej är händelsen med den
stillastående, och att slidens försprång tilltager emot bågens
medelställning, der skilnaden emellan sildens och
ex-centerskifvans försprång blifver störst. Förändringar
af slidens försprång i följd af längre och kortare
excenterstänger finna vi från mätning, som följer:
