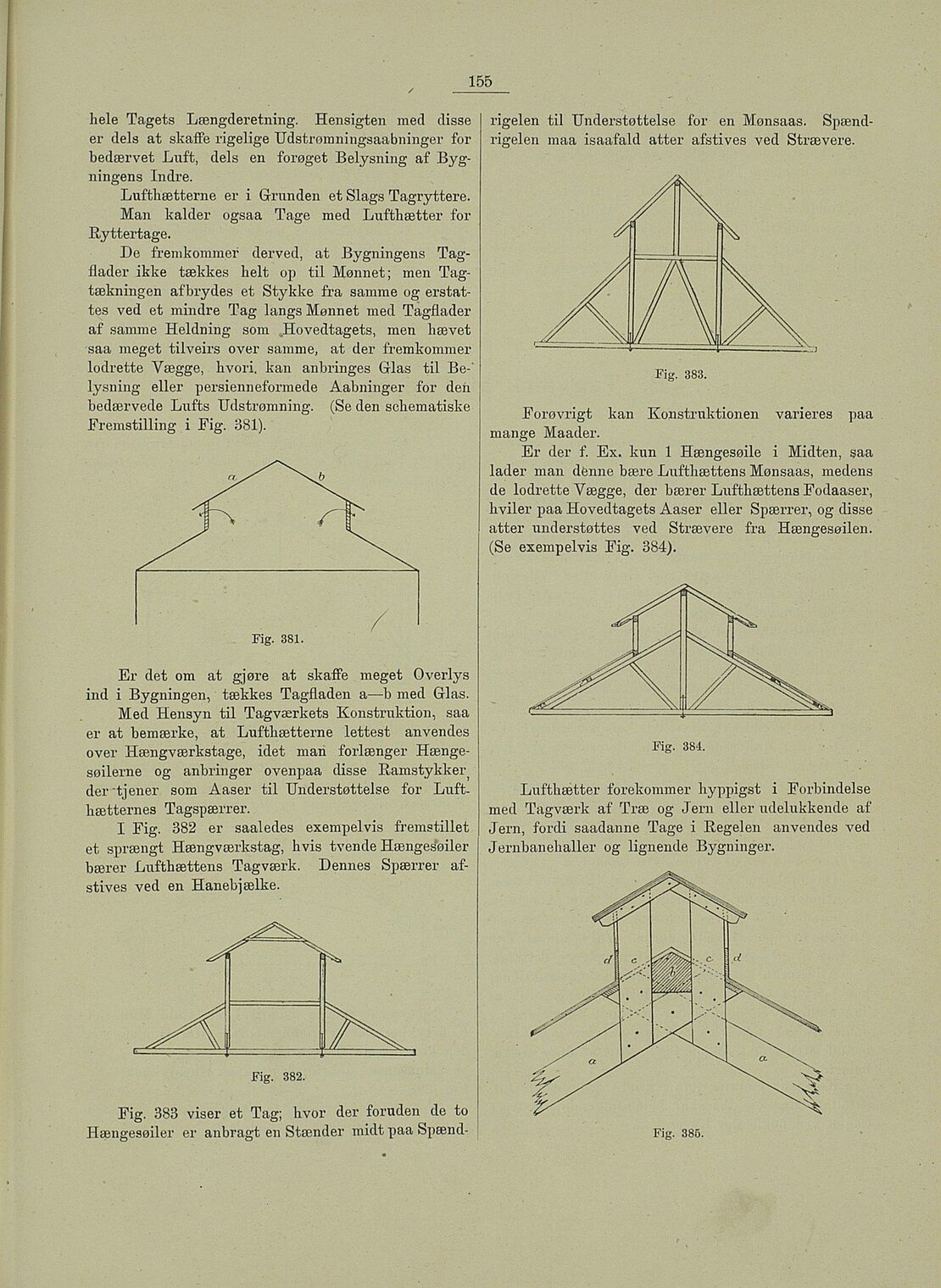

155•
hele Tagets Længderetning. Hensigten med disse
er dels at skaffe rigelige Udstrønmingsaabninger for
bedærvet Luft, dels en forøget Belysning af Byg
ningens Indre.
Lufthætterne er i Grunden et Slags Tagryttere.
Man kalder ogsaa Tåge med Lufthætter for
Ryttertage.
De fremkommer derved, at Bygningens Tag
flader ikke tækkes helt op til Mønnet; men Tag
tækningen afbrydes et Stykke fra samme og erstat
tes ved et mindre Tag langs Mønnet med Tagflader
af samme Heidning som Jlovedtagets, men hævet
saa meget tilveirs over samme, at der fremkommer
lodrette Yægge, hvori, kan anbringes Glas til Be
lysning eller persienneformede Aabninger for den
bedærvede Lufts Udstrømning. (Se den schematiske
Fremstilling i Fig. 381).
Fig. 381.
Er det om at gjøre at skaffe meget Overlys
ind i Bygningen, tækkes Tagfladen a—b med Glas.
Med Hensyn til Tagværkets Konstruktion, saa
er at bemærke, at Lufthætterne lettest anvendes
over Hængværkstage, idet man forlænger Hænge
søilerne og anbringer ovenpaa disse Ramstykker^
der ’tjener som Aaser til Understøttelse for Luft
hætternes Tagspærrer.
I Fig. 382 er saaledes exempelvis fremstillet
et sprængt Hængværkstag, hvis tyende Hængesøiler
bærer Lufthættens Tagværk. Dennes Spærrer af
stives ved en Hanebjælke.
Fig. 382.
Fig. 383 viser et Tag; hvor der foruden de to
Hængesøiler er anbragt en Stænder midt paa Spænd
rigelen til Understøttelse for en Mønsaas. Spænd
rigelen maa isaafald atter afstives ved Strævere.
Fig. 383.
Forøvrigt kan Konstruktionen varieres paa
mange Maader.
Er der f. Ex. kun 1 Hængesøile i Midten, saa
lader man denne bære Lufthættens Mønsaas, medens
de lodrette Yægge, der bærer Lufthættens Fodaaser,
hviler paa Hovedtagets Aaser eller Spærrer, og disse
atter understøttes ved Strævere fra Hængesøilen.
(Se exempelvis Fig. 384).
Fig. 384.
Lufthætter forekommer hyppigst i Forbindelse
med Tagværk af Træ og Jern eller udelukkende af
Jern, fordi saadanne Tåge i Regelen anvendes ved
Jernbanehaller og lignende Bygninger.
Fig. 385.
