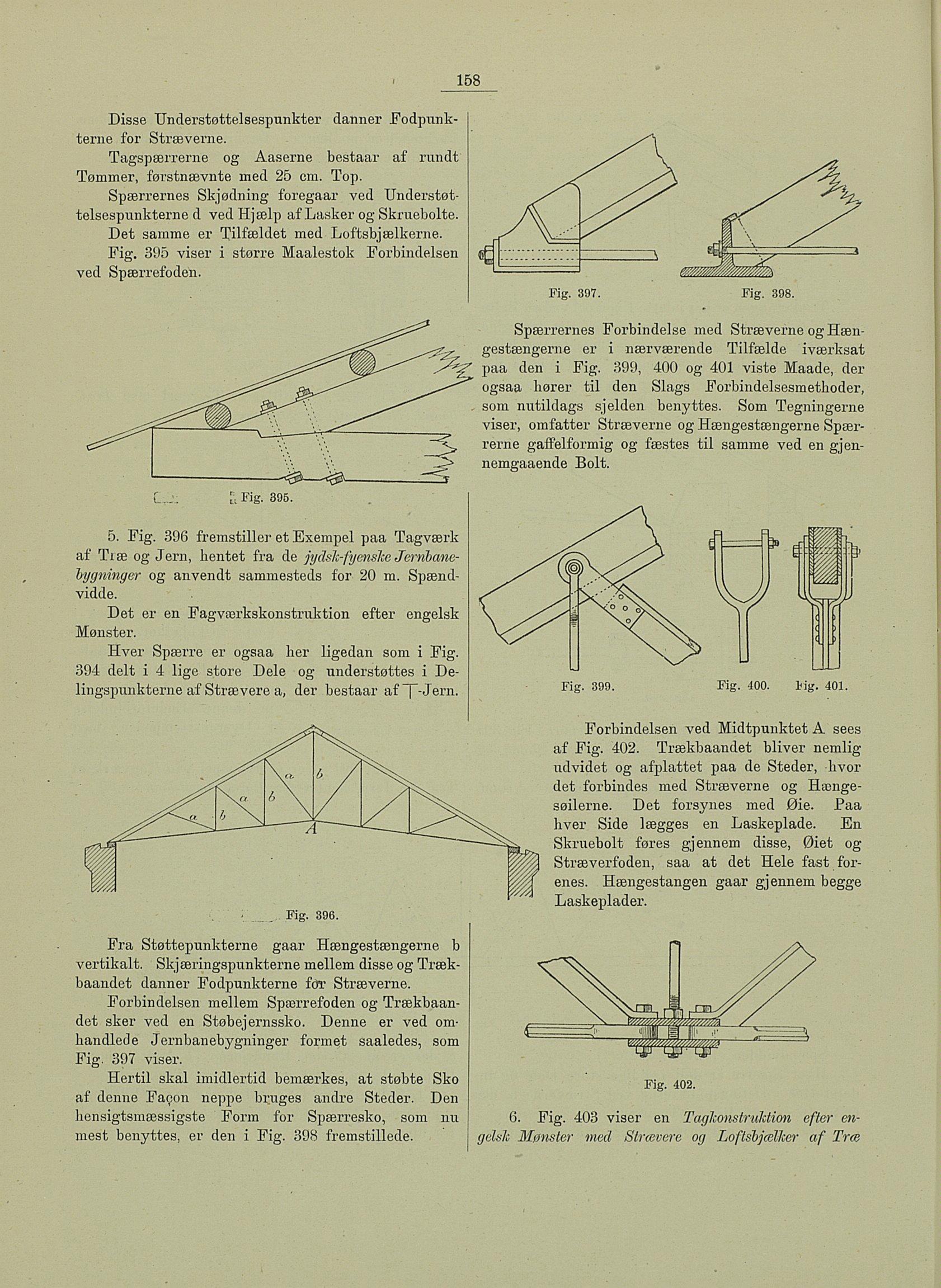

158
Disse Understøttelsespunkter danner Fodpunk
terne for Stræverne.
Tagspærrerne og Aaserne bestaar af rundt
Tømmer, førstnævnte med 25 cm. Top.
Spærrernes Skjødning foregaar ved Understøt
telsespunkterne d vedHjælp af Lasker og Skruebolte.
Det samme er Tilfældet med Loftsbjælkerne
Fig. 395 viser i større Maalestok Forbindelsen
ved Spærrefoden.
* Fig. 395.
5. Fig. 396 fremstiller et Exempel paa Tagværk
af Træ og Jern, hentet fra de jydsh-fyenslce Jernbane
bygninger og anvendt sammesteds for 20 m. Spænd
vidde.
Det er en Fagværkskonstruktion efter engelsk
Mønster.
Hver Spærre er ogsaa her ligedan som i Fig.
394 delt i 4 lige store Dele og understøttes i De
lingspunkterne af Strævere a, der bestaar af~[~-Jern.
Fig. 396.
Fra Støttepunkterne gaar Hængestængerne b
vertikalt. Skjæringspunkterne mellem disse og Træk
baandet danner Fodpunkterne for Stræverne.
Forbindelsen mellem Spærrefoden og Trækbaan
det sker ved en Støbejernssko. Denne er ved om
handlede Jernbanebygninger formet saaledes, som
Fig. 397 viser.
Hertil skal imidlertid bemærkes, at støbte Sko
af denne Facon neppe bruges andre Steder. Den
hensigtsmæssigste Form for Spærresko, som nu
mest benyttes, er den i Fig. 398 fremstillede.
Spærrernes Forbindelse med Stræverne og Hæn
gestængerne er i nærværende Tilfælde iværksat
paa den i Fig. 399, 400 og 401 viste Maade, der
ogsaa hører til den Slags Forbindelsesmethoder,
som nutildags sjelden benyttes. Som Tegningerne
viser, omfatter Stræverne og Hængestængerne Spær
rerne gaffelformig og fæstes til samme ved en gjen
nemgaaende Bolt.
Forbindelsen ved Midtpunktet A sees
af Fig. 402. Trækbaandet bliver nemlig
udvidet og afplattet paa de Steder, hvor
det forbindes med Stræverne og Hænge
søilerne. Det forsynes med Øie. Paa
hver Side lægges en Laskeplade. En
Skruebolt føres gjennem disse, Øiet og
Stræverfoden, saa at det Hele fast for
enes. Hængestangen gaar gjennem begge
Laskeplader.
Fig. 402.
6. Fig. 403 viser en TagJconstruJction efter en
gelsh Mønster med Strævere og Loftsbjællcer af Træ
