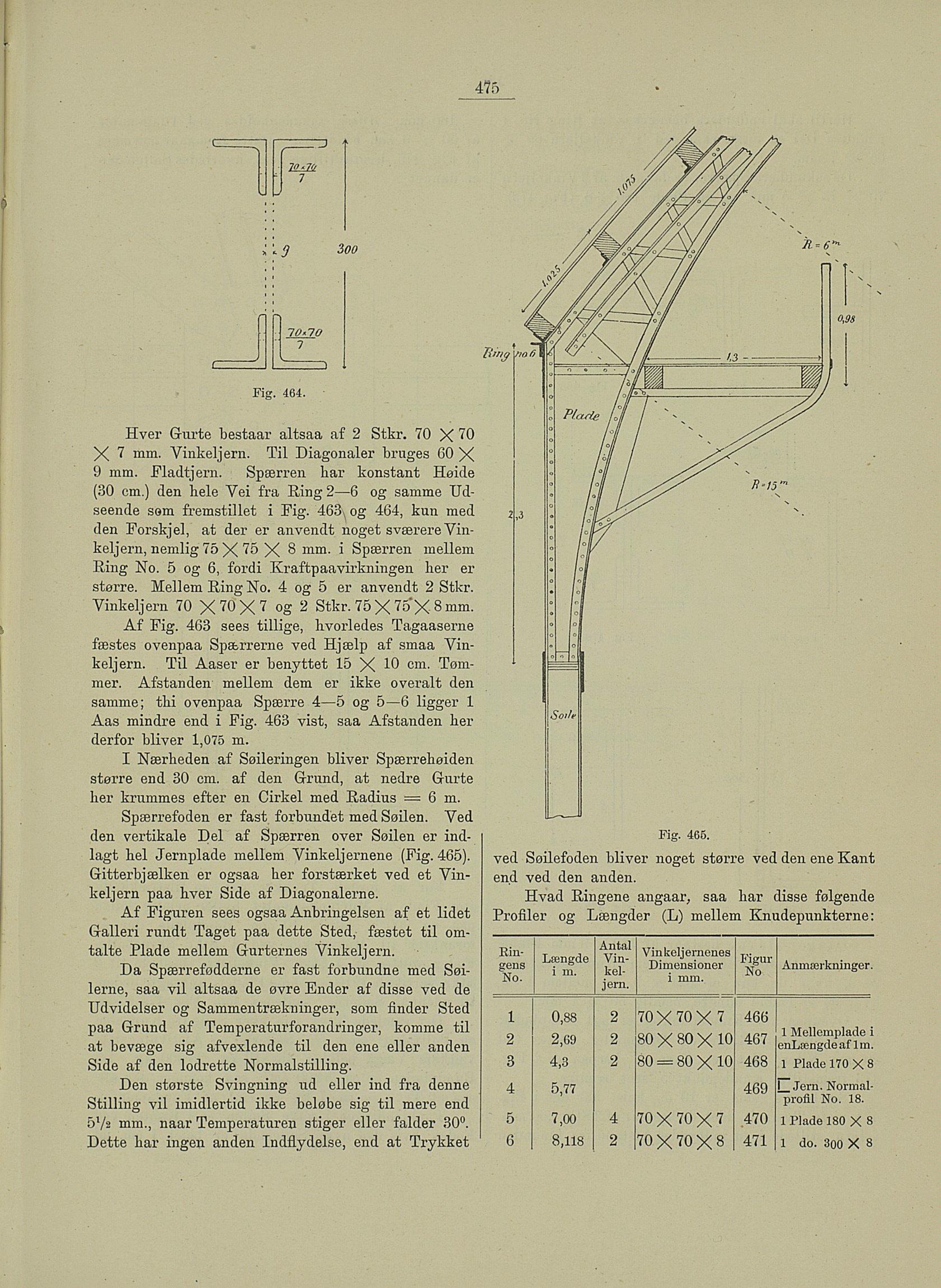

175
Hver Gurte bestaar altsaa af 2 Stkr. 70 X7O
X 7 mm. Vinkeljern. Til Diagonaler bruges 60 X
9 mm. Fladtjern. Spærren har konstant Høide
(30 cm.) den hele Vei fra Ring 2—6 og samme Ud
seende som fremstillet i Fig. 463^ og 464, kun med
den Forskjel, at der er anvendt noget sværereVin
keljern, nemlig 75 X75 X 8 mm. i Spærren mellem
Ring No. 5 og 6, fordi Kraftpaavirkningen her er
større. Mellem Ring No. 4 og 5 er anvendt 2 Stkr.
Vinkeljern 70 X7OX7 og 2 Stkr. 75 X 75*X 8 mm.
Af Fig. 463 sees tillige, hvorledes Tagaaserne
fæstes ovenpaa Spærrerne ved Hjælp af smaa Vin
keljern. Til Aaser er benyttet 15 KlO cm. Tøm
mer. Afstanden mellem dem er ikke overalt den
samme; thi ovenpaa Spærre 4—5 og 5 —6 ligger 1
Aas mindre end i Fig. 463 vist, saa Afstanden her
derfor bliver 1,075 m.
I Nærheden af Søileringen bliver Spærrehøiden
større end 30 cm. af den Grund, at nedre Gurte
her krummes efter en Cirkel med Radius = 6 m.
Spærrefoden er fast forbundet med Søilen. Ved
den vertikale Del af Spærren over Søilen er ind
lagt hel Jernplade mellem Vinkeljernene (Fig. 465).
Gitterbjælken er ogsaa her forstærket ved et Vin
keljern paa hver Side af Diagonalerne.
Fig. 465.
ved Søilefoden bliver noget større ved den ene Kant
end ved den anden.
Hvad Ringene angaar, saa har disse følgende
Profiler og Længder (L) mellem Knudepunkterne :Af Figuren sees ogsaa Anbringelsen af et lidet
Galleri rundt Taget paa dette Sted, fæstet til om
talte Plade mellem Gurternes Vinkeljern.
2^U 1Anrnærkninger.Da Spærrefødderne er fast forbundne med Søi
lerne, saa vil altsaa de øvre Ender af disse ved de
Udvidelser og Sammentrækninger, som linder Sted
paa Grund af Temperaturforandringer, komme til
at bevæge sig afvexlende til den ene eller anden
Side af den lodrette Normalstilling.
466
1 Mellernplade i
enLængde af lm.
467
468 1 Plade 170 X 8
! Jern. Normal
profll No. 18.
1 Plade 180 X 8
1 do. 300 X 8
Den største Svingning ud eller ind fra denne
Stilling vil imidlertid ikke beløbe sig til mere end
51/2 mm., naar Temperaturen stiger eller falder 30°.
Dette har ingen anden Indflydelse, end at Trykket
469
470
471
.romer og L/sengder {n) melleir
Rin" Længde Vb? Vinkeljernenesgens • 5 ,1 Dimensioner
1 0,88 2 70X70X7
2 2,69 2 80X80X10
3 4,3 2 80 = 80X10
4 5,77
5 7,00 4 70X70X7
6 8,118 2 70X70X8
