260
c. Dobbelte Vinduer.
I vort kolde Klima bør dobbelte Vinduer an
vendes. Værelserne bliver derved lunere, og der
spares betydelig Brændsel.
Den forøgede Anlægskapital, som de dobbelte
Vinduer kræver, indspares senere mangedobbelt ved
mindre Brændselsforbrug.
Trækken gjennem Vindusfugerne ophæves, og
Glasruderne tildækkes ei med Is.
Konstruktionen bestaar af to Vinduer, et ydre
og et indre, adskilte fra hinanden ved et 6—15 cm.
bredt Mellemrum.
Det er det Luftlag, som befinder sig i dette
Mellemrum, som navnlig tjener til at gjøre Værelset
lunt og varmt.
Det indre Vindu, det saakaldte Vintervindu, kan
løftes af sine Hængsler og fjernes om Sommeren.
Dette Vindu er altid indrettet til at aabnes
indad.
Det ydre kan enten aabnes udåd eller indad.
Sidstnævnte er at foretrække.
Forat dette skal kunne ske, maa det indre
Vindu være saa meget bredere og høiere end det
ydre, at dettes Rammer frit kan slaaes ind, ialfald
i ret Vinkel.
Forat ikke det indre Vindus Krydspost skal
være iveien, maa den være smalere end det
ydres.
Undertiden gjør man ogsaa det indre Vindu
torammet og det ydre firerammet. Derved falder
Krydsposten i det indre bort.
De indre Rammer kan ogsaa indrettes til at
slåa mod hinanden uden Krydspost.
Findes saadan, saa bør den ialfald befæstes
saaledes til Karmen, at ogsaa den kan tages bort
om Sommeren.
Det indre Vindu forsynes aldrig med fast
Midtpost. Ved det ydre kan man efter Behag an
vende saadan eller ikke.
Det her forklarede fremgaar nærmere af neden

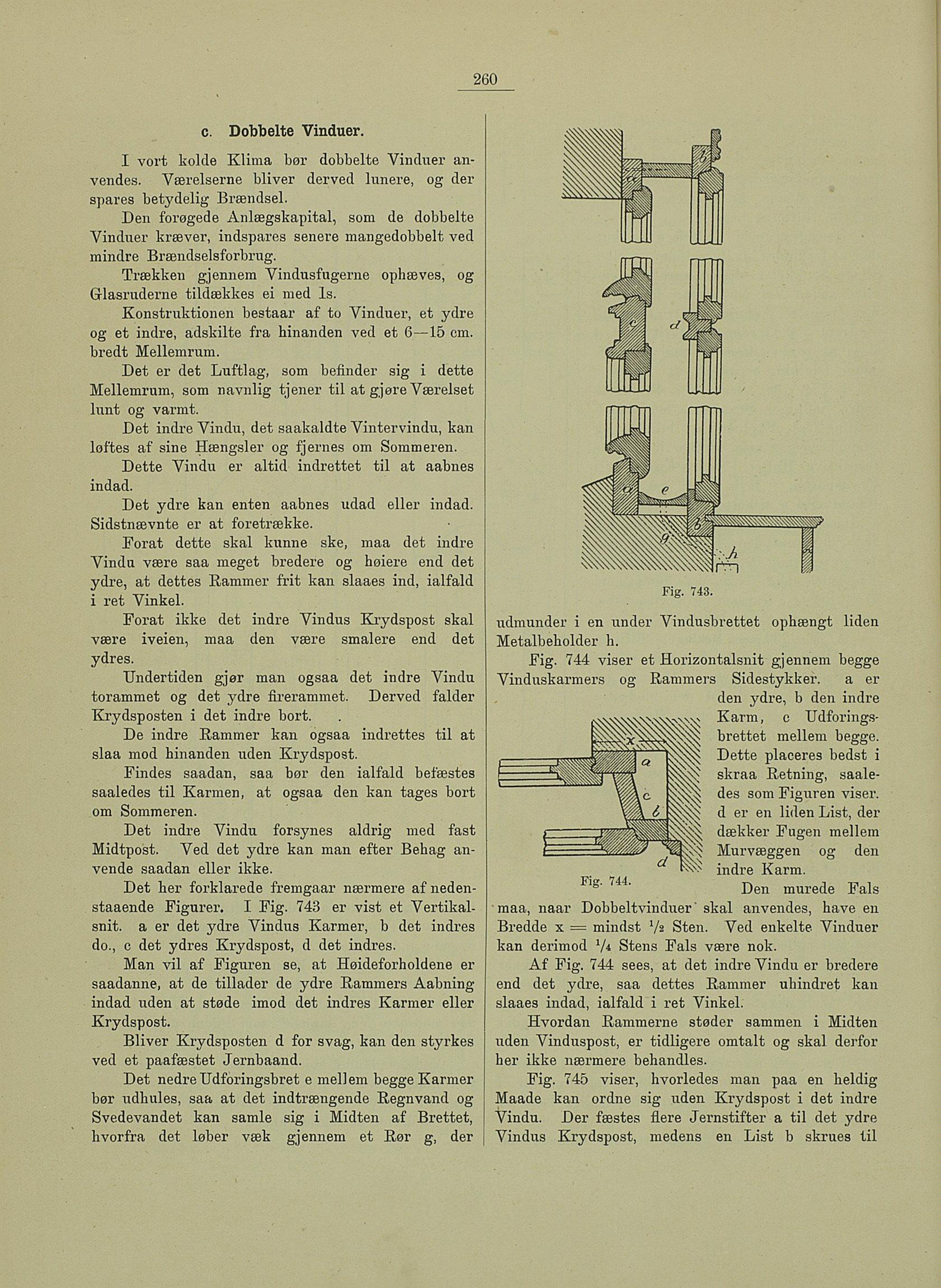

staaende Figurer. I Fig. 743 er vist et Vertikal
snit. a er det ydre Vindus Karmer, b det indres
do., c det ydres Krydspost, d det indres.
Man vil af Figuren se, at Høideforholdene er
saadanne, at de tillader de ydre Rammers Aabning
indad uden at støde imod det indres Karmer eller
Krydspost.
Bliver Krydsposten d for svag, kan den styrkes
ved et paafæstet Jernbaand.
Det nedre Udforingsbret e mellem begge Karmer
bør udhules, saa at det indtrængende Regnvand og
Svedevandet kan samle sig i Midten af Brettet,
hvorfra det løber væk gjennem et Rør g, der
Fig. 743.
udmunder i en under Vindusbrettet ophængt liden
Metalbeholder h.
Fig. 744 viser et Horizontalsnit gjennem begge
Vinduskarmers og Rammers Sidestykker. a er
den ydre, b den indre
Karm, c Udforings-
brettet mellem begge.
Dette placeres bedst i
skråa Retning, saale
des som Figuren viser,
d er en liden List, der
dækker Fugen mellem
Murvæggen og den
indre Karm.
Fig. 744. Den murede Fals
maa, naar Dobbeltvinduer’ skal anvendes, have en
Bredde x = mindst 7* Sten. Ved enkelte Vinduer
kan derimod 7* Stens Fals være nok.
Af Fig. 744 sees, at det indre Vindu er bredere
end det ydre, saa dettes Rammer uhindret kan
slaaes indad, ialfald i ret Vinkel.
Hvordan Rammerne støder sammen i Midten
uden Vinduspost, er tidligere omtalt og skal derfor
her ikke nærmere behandles.
Fig. 745 viser, hvorledes man paa en heldig
Maade kan ordne sig uden Krydspost i det indre
Vindu. Der fæstes flere Jernstifter a til det ydre
Vindus Krydspost, medens en List b skrues til
