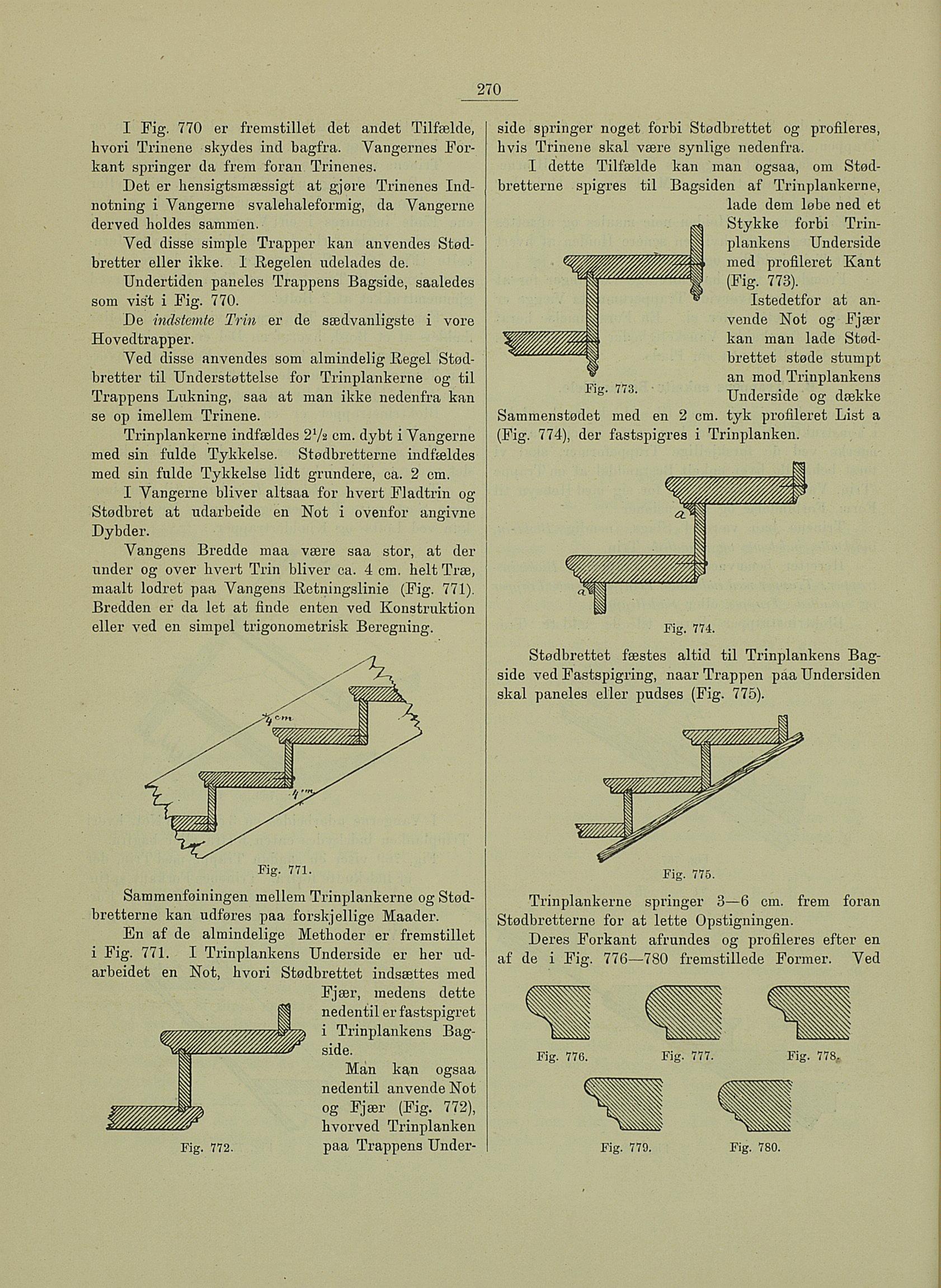

270
I Fig. 770 er fremstillet det andet Tilfælde,
hvori Trinene skydes ind bagfra. Vangernes For
kant springer da frem foran Trinenes.
Det er hensigtsmæssigt at gjøre Trinenes Ind
notning i Vangerne svalehaleformig, da Vangerne
derved holdes sammen.
Ved disse simple Trapper kan anvendes Stød
bretter eller ikke. 1 Regelen udelades de.
Undertiden paneles Trappens Bagside, saaledes
som vist i Fig. 770.
De indstemte Trin er de sædvanligste i vore
Hovedtrapper.
Ved disse anvendes som almindelig liegel Stød
bretter til Understøttelse for Trinplankerne og til
Trappens Lukning, saa at man ikke nedenfra kan
se op imellem Trinene.
Trinplankerne indfældes 27» cm. dybt i Vangerne
med sin fulde Tykkelse. Stødbretterne indfældes
med sin fulde Tykkelse lidt grundere, ca. 2 cm.
I Vangerne bliver altsaa for hvert Fladtrin og
Stødbret at udarbeide en Not i ovenfor angivne
Dybder.
Vangens Bredde maa være saa stor, at der
under og over hvert Trin bliver ca. 4 cm. helt Træ,
maalt lodret paa Vangens E.etningslinie (Fig. 771).
Bredden er da let at finde enten ved Konstruktion
eller ved en simpel trigonometrisk Beregning.
Fig. 771.
Sammenføiningen. lnellem Trinplankerne og Stød
bretterne kan udføres paa forskjellige Maader.
En af de almindelige Methoder er fremstillet
i Fig. 771. I Trinplankens Underside er her ud
arbeidet en Not, hvori Stødbrettet indsættes med
Fjær, medens dette
nedentil er fastspigret
i Trinplankens Bag
side.
Man ka,n ogsaa
nedentil anvende Not
og Fjær (Fig. 772),
hvorved Trinplanken
paa Trappens Under-Fig. 772.
side springer noget forbi Stødbrettet og profileres,
hvis Trinene skal være synlige nedenfra.
I dette Tilfælde kan man ogsaa, om Stød
bretterne spigres til Bagsiden af Trinplankerne,
lade dem løbe ned et
Stykke forbi Trin-
plankens Underside
med profileret Kant
(Fig. 773).
Istedetfor at an
vende Not og Fjær
kan man lade Stød
brettet støde stumpt
an mod Trinplankens
Underside og dække
Fig. 773
Sammenstødet med en 2 cm. tyk profileret List a
(Fig. 774), der fastspigres i Trinplanken.
Fig. 774.
Stødbrettet fæstes altid til Trinplankens Bag
side ved Fastspigring, naar Trappen paa Undersiden
skal paneles eller pudses (Fig. 775).
Fig. 775.
Trinplankerne springer 3—6 cm. frem foran
Stødbretterne for at lette Opstigningen.
Deres Forkant afrundes og profileres efter en
af de i Fig. 776—780 fremstillede Former. Ved
778.
Fig. 780.Fig. 779.
