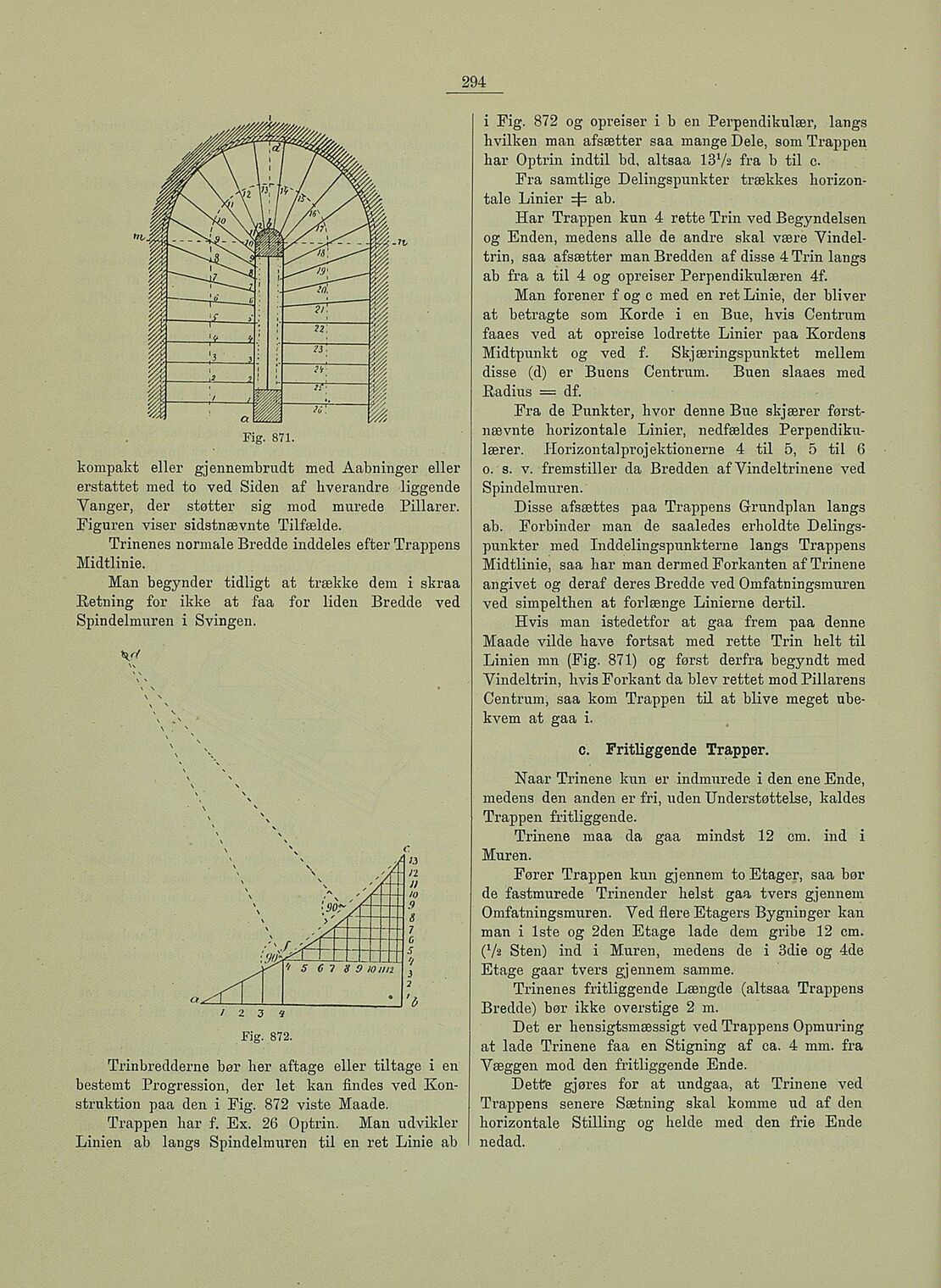

294
Fig. 871.
kompakt eller gjennembrudt med Aabninger eller
erstattet med to ved Siden af hverandre liggende
Vanger, der støtter sig mod murede Pillarer.
Figuren viser sidstnævnte Tilfælde.
Fig. 872.
Trinbredderne bør her aftage eller tiltage i en
bestemt Progression, der let kan åndes ved Kon
struktion paa den i Fig. 872 viste Maade.
Trappen har f. Ex. 26 Optrin. Man udvikler
Linien ab langs Spindelmuren til en ret Linie ab
i Fig. 872 og opreiser i b en Perpendikulær, langs
hvilken man afsætter saa mange Dele, som Trappen
har Optrin indtil bd, altsaa 1372 fra b til c.
Fra samtlige Delingspunkter trækkes horizon
tale Linier =J= ab.
Har Trappen kun 4 rette Trin ved Begyndelsen
og Enden, medens alle de andre skal være Vindel
trin, saa afsætter man Bredden af disse 4 Trin langs
ab fra a til 4 og opreiser Perpendikulæren 4f.
Man forener f og c med en ret Linie, der bliver
at betragte som Korde i en Bue, hvis Centrum
faaes ved at opreise lodrette Linier paa Kordens
Midtpunkt og ved f. Skjæringspunktet mellem
disse (d) er Buens Centrum. Buen slaaes med
Radius = df.
Fra de Punkter, hvor denne Bue skjærer først
nævnte horizontale Linier, nedfældes Perpendiku
lærer. Horizontalprojektionerne 4 til 5, 5 til 6
o. s. v. fremstiller da Bredden af Vindeltrinene ved
Spindelmuren.
Disse afsættes paa Trappens Grundplan langs
ab. Forbinder man de saaledes erholdte Delings
punkter med Inddelingspunkterne langs Trappens
Midtlinie, saa har man dermed Forkanten af Trinene
angivet og deraf deres Bredde ved Omfatningsmuren
ved simpelthen at forlænge Linierne dertil.
Hvis man istedetfor at gaa frem paa denne
Maade vilde have fortsat med rette Trin helt til
Linien mn (Fig. 871) og først derfra begyndt med
Vindeltrin, hvis Forkant da blev rettet mod Pillarens
Centrum, saa kom Trappen til at blive meget übe
kvem at gaa i.
c. Fritliggende Trapper.
Naar Trinene kun er indmurede i den ene Ende,
medens den anden er fri, uden Understøttelse, kaldes
Trappen fritliggende.
Trinene maa da gaa mindst 12 cm. ind i
Muren.
Fører Trappen kun gjennem toEtager, saa bør
de fastmurede Trinender helst gaa tvers gjennem
Omfatningsmuren. Ved flere Etagers Bygninger kan
man i Iste og 2den Etage lade dem gribe 12 cm.
(V2Sten) ind i Muren, medens de i 3die og 4de
Etage gaar tvers gjennem samme.
Trinenes fritliggende Længde (altsaa Trappens
Bredde) bør ikke overstige 2 m.
Det er hensigtsmæssigt ved Trappens Opmuring
at lade Trinene faa en Stigning af ca. 4 mm. fra
Væggen mod den fritliggende Ende.
Dette gjøres for at undgaa, at Trinene ved
Trappens senere Sætning skal komme ud af den
horizontale Stilling og helde med den frie Ende
nedad.
Trinenes normale Breddle inddeles eifter Trappen
Æidtlinie.
Man begynder tidligt
letning for ikke at faa
Jpfndelmuren i Svingen.
at trække
for liden
dem i skrai
Bredde ve<
\ S
\ \
V \ ’
\\
\ \
\ \\ \\ " \, \
