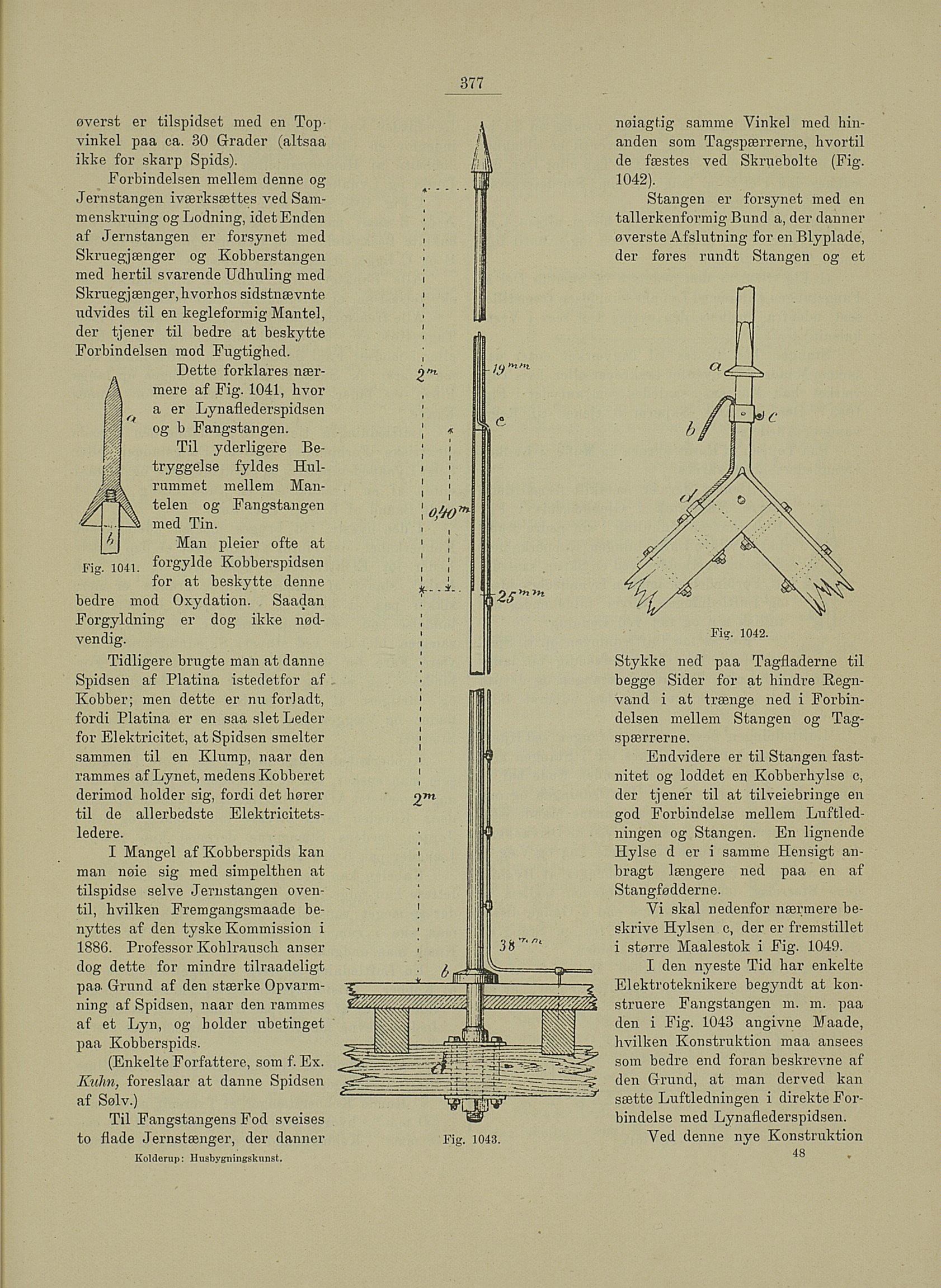

377
øverst er tilspidset med en Top
vinkel paa ca. 30 G-rader (altsaa
ikke for skarp Spids).
Forbindelsen mellem denne og
Jernstangen iværksættes ved Sam
menskruing og Lodning, idet Enden
af Jernstangen er forsynet med
Skruegjænger og Kobberstangen
med hertil svarende Udhuling med
Skruegjænger, hvorhos sidstnævnte
udvides til en kegleformig Mantel,
der tjener til bedre at beskytte
Forbindelsen mod Fugtighed.
Dette forklares nær-
J| mere af Fig. 1041, hvor
p aer Lynaflederspidsen
og b Fangstangen.
Til yderligere Be
tryggelse fyldes Hul-
Til yderligere Be-
tryggelse fyldes Hul
rammet mellem Man
telen og Fangstangen
med Tin.
° Man pleier ofte at
Fig. 1041. f°rgylde Kobberspidsen
for at beskytte denne
bedre mod Oxydation. Saadan
Forgyldning er dog ikke nød
vendig.
Tidligere brugte man at danne
Spidsen af Platina istedetfor af
Kobber; men dette er nu forladt,
fordi Platina er en saa slet Leder
for Elektricitet, at Spidsen smelter
sammen til en Klump, naar den
rammes af Lynet, medens Kobberet
derimod holder sig, fordi det hører
til de allerbedste Elektricitets
ledere.
I Mangel af Kobberspids kan
man nøie sig med simpelthen at
tilspidse selve Jernstangen oven
til, hvilken Fremgangsmaade be
nyttes af den tyske Kommission i
1886. Professor Kohlrausch anser
dog dette for mindre tilraadeligt
paa Grund af den stærke Opvarm
ning af Spidsen, naar den rammes
af et Lyn, og holder übetinget
paa Kobberspids.
(Enkelte Forfattere, som f. Ex.
Kuhn, foreslaar at danne Spidsen
af Sølv.)
Til Fangstangens Fod sveises
to flade Jernstænger, der danner
Kolderup: Husbygningskunst,
Fig. 1043.
nøiagt.ig samme Vinkel med hin
anden som Tagspærrerne, hvortil
de fæstes ved Skruebolte (Fig.
1042).
Stangen er forsynet med en
tallerkenformig Bund a, der danner
øverste Afslutning for en Blyplade,
der føres rundt Stangen og et
Fis. 1042.
Stykke ned paa Tagfladerne til
begge Sider for at hindre Regn
vand i at trænge ned i Forbin
delsen mellem Stangen og Tag
spærrerne.
Endvidere er til Stangen fast
nitet og loddet en Kobberhylse c,
der tjener til at tilveiebringe en
god Forbindelse mellem Luftled
ningen og Stangen. En lignende
Hylse d er i samme Hensigt an
bragt længere ned paa en af
Stangfødderne.
Vi skal nedenfor nærmere be
skrive Hylsen c, der er fremstillet
i større Maalestok i Fig. 1049.
I den nyeste Tid har enkelte
Elektroteknikere begyndt at kon
struere Fangstangen m. m. paa
den i Fig. 1043 angivne Maade,
hvilken Konstruktion maa ansees
som bedre end foran beskrevne af
den Grund, at man derved kan
sætte Luftledningen i direkte For
bindelse med Lynaflederspidsen.
Ved denne nye Konstruktion
