391
Saavel i Europa som i Amerika findes der nu
flere store Maskinværksteder, der udelukkende be
skjæftiger sig med Bygning af alle Slags Heiser og
Elevatorer, og man har paa Grund af den store
Anvendelse, Elevatorer nu har faaet, ogsaa opnaaet
at gjøre dem — man kan gjerne sige — aldeles
fuldkomne.
En moderne Elevator, udstyret med alle Nu
tidens Sikkerhedsapparater, er derfor ogsaa et ligesaa
sikkert, for ikke at sige et sikrere, Befordrings
middel end en Trappe, i hvilken man let er udsat
for at falde og brække baade Arme og Ben.
A. Ue forskjellige Systemer.
Man har, efter den forskjellige Benyttelse, man
gjør af Elevatorerne, inddelt dem i to Slags:
1. De egentlige Personelevatorer og
2. Heiserne til Befordring af Gods og Varer.
Denne Inddeling er dog, naar man ser hen til
de forskjellige Konstruktioner, helt ud misvisende,
da Person- og Vareelevatorer i Virkeligheden er
meget lidet forskjellige fra hinanden, naar bortsees
fra det ydre Udstyr og den tildels større Grad af
Sikkerhed, som hine skal have ligeoverfor disse.
Den rigtigere Inddeling er da den, der forresten
nu ogsaa mest benyttes, at benævne Elevatoren
efter det Drivkraftsystem, der anvendes til samme.
Efter dette vil altsaa Inddelingen blive følgende:
I. Hydrauliske Elevatorer eller Heiser.
11. Maskin- — » —»
111. Haand- — »
I. De hydrauliske Elevatorer
inddeles nu atter igjen i to Slags, nemlig:
a. de saalcaldte direkte virkende og
b. de indirekte virkende.
De direkte virkende hydrauliske Elevatorer
var de første, der anvendtes til Personbefordring,
da de indtil for nogle Aar siden var de eneste, der
kunde byde nogen videre Sikkerhed.

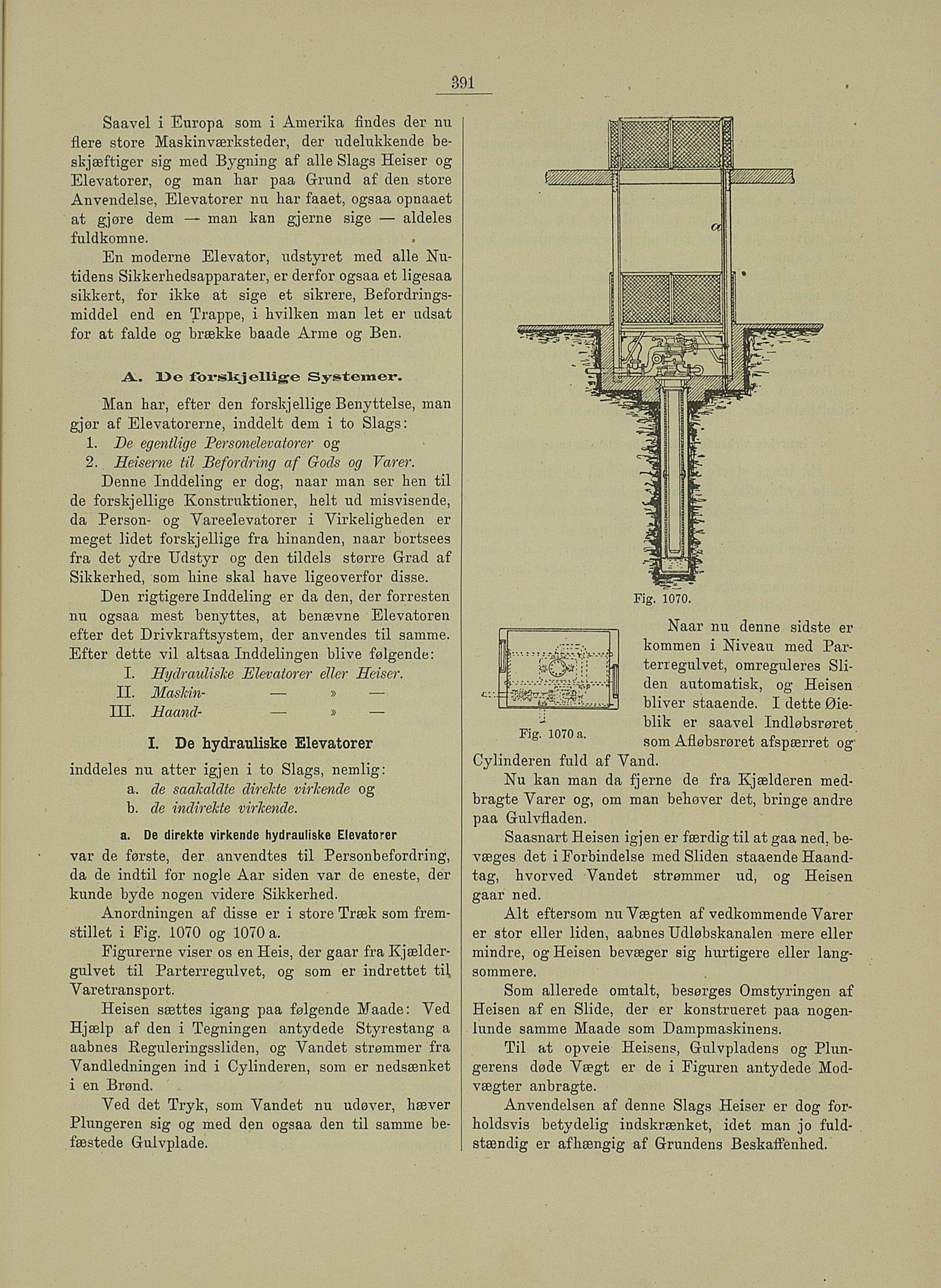

Anordningen af disse er i store Træk som frem
stillet i Fig. 1070 og 1070 a.
Figurerne viser os en Heis, der gaar fra Kjælder
gulvet til Parterregulvet, og som er indrettet til,
Varetransport.
Heisen sættes igang paa følgende Maade: Ved
Hjælp af den i Tegningen antydede Styrestang a
aabnes Heguleringssliden, og Våndet strømmer fra
Vandledningen ind i Cylinderen, som er nedsænket
i en Brønd.
Ved det Tryk, som Våndet nu udøver, hæver
Plungeren sig og med den ogsaa den til samme be
fæstede Gulvplade.
Fig. 1070.
Naar nu denne sidste er
kommen i Niveau med Par
terregulvet, omreguleres Sli
den automatisk, og Heisen
bliver staaende. I dette Øie
blik er saavel Indløbsrøret
som Afløbsrøret afspærret og
t
Fig. 1070 a.
Cylinderen fuld af Vand
Nu kan man da fjerne de fra Kjælderen med
bragte Varer og, om man behøver det, bringe andre
paa Grillvfladen.
Saasnart Heisen igjen er færdig til at gaa ned. be
væges det i Forbindelse med Sliden staaende Haand
tag, hvorved Våndet strømmer ud, og Heisen
gaar ned.
Alt eftersom nu Vægten af vedkommende Varer
er stor eller liden, aabnes Udløbskanalen mere eller
mindre, og Heisen bevæger sig hurtigere eller lang
sommere.
Som allerede omtalt, besørges Omstyringen af
Heisen af en Slide, der er konstrueret paa nogen
lunde samme Maade som Dampmaskinens.
Til at opveie Heisens, Gulvpladens og Plun
gerens døde Vægt er de i Figuren antydede Mod
vægter anbragte.
Anvendelsen af denne Slags Heiser er dog for
holdsvis betydelig indskrænket, idet man jo fuld
stændig er afhængig af Grundens Beskaffenhed.
