43
Der lægges i hvert lag paa hjørnet saa mange trekvart sten som der
gaar teglstensbredder i murtykkelsen, altsaa som sedvanlig ved hjørnebinding.

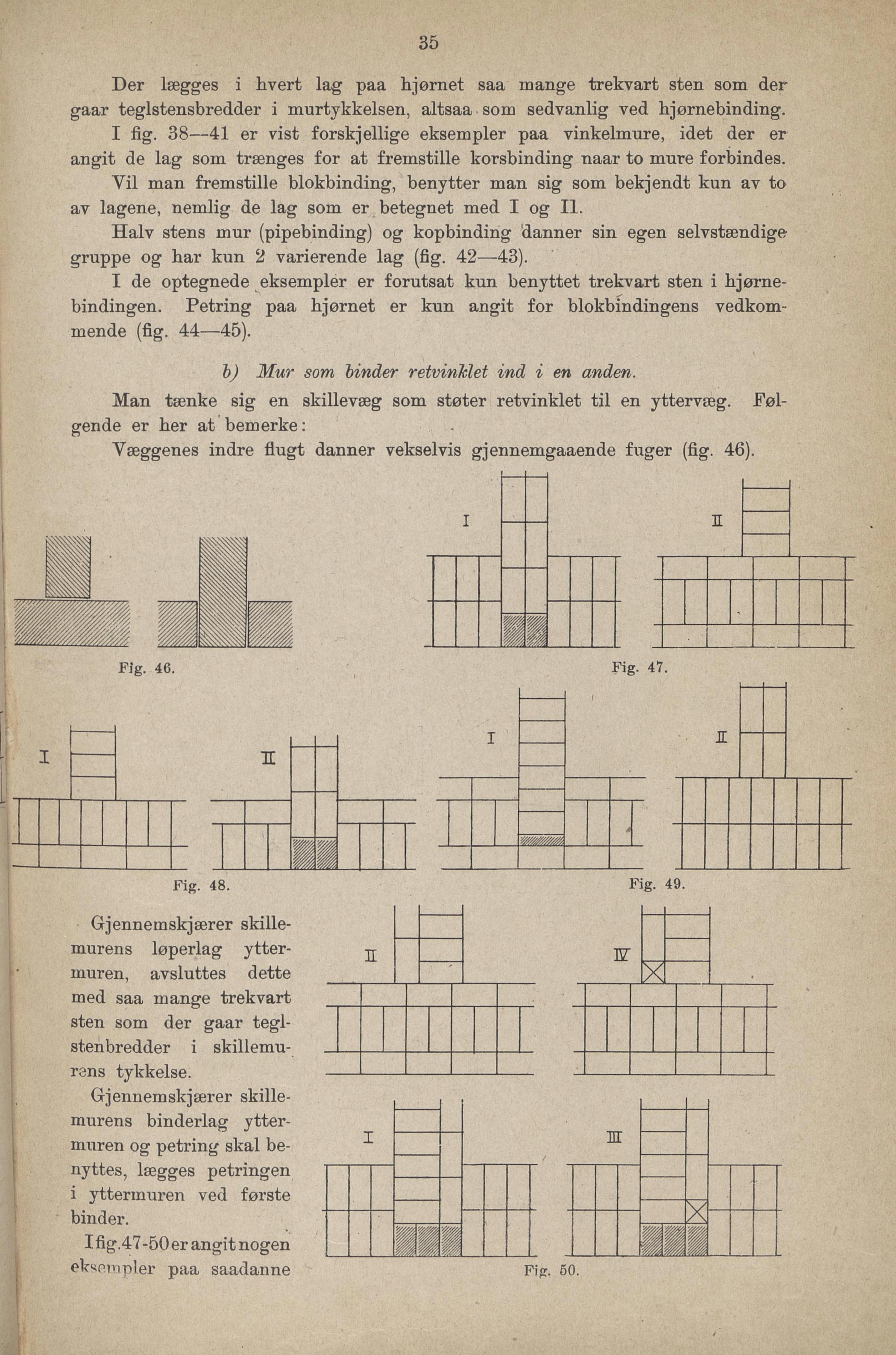

I fig. 38—41 er vist forskjellige eksempler paa vinkelmure, idet der er
angit de lag som trænges for at fremstille korsbinding naar to mure forbindes.
Yil man fremstille blokbinding, benytter man sig som bekjendt kun av to
av lagene, nemlig de lag som er betegnet med I og II.
Halv stens mur (pipebinding) og kopbinding danner sin egen selvstændige
gruppe og har kun 2 varierende lag (fig. 42—43).
I de optegnede eksempler er forutsat kun benyttet trekvart sten i hjørne
bindingen. Petring paa hjørnet er kun angit for blokbindingens vedkom
mende (fig. 44—45).
h) Mur som hinder retvinklet ind i en anden.
Man tænke sig en skillevæg som støter retvinklet til en yttervæg. Føl
gende er her at bemerke:
Yæggenes indre flugt danner vekselvis gjennemgaaende fuger (fig. 46)
Ifig.47-50er angit nogen
eksempler paa saadanne Fig. 50.
