46

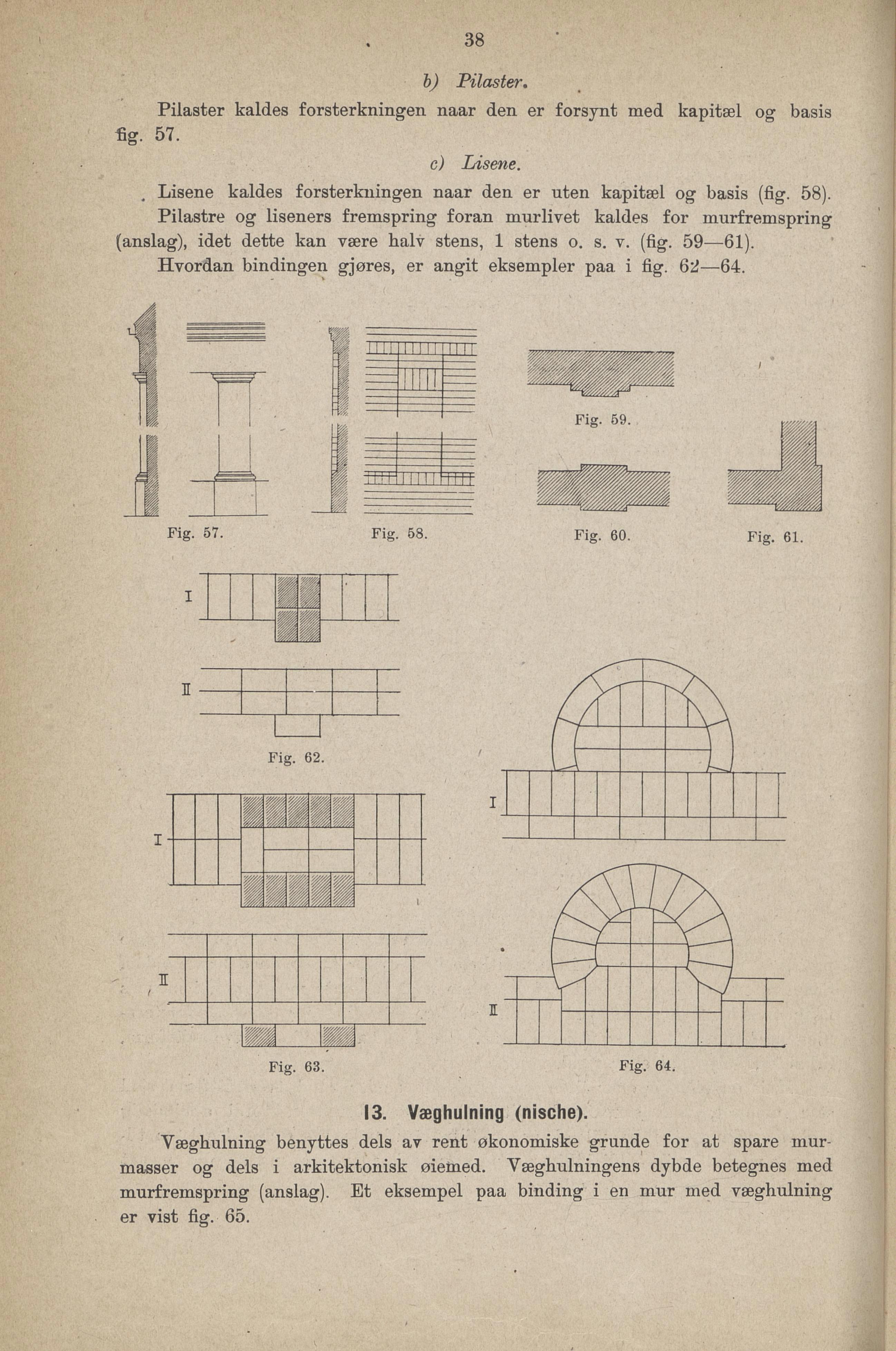

h) Pilaster.
Pilaster kaldes forsterkningen naar den er forsynt med kapitæl og basis
fig. 57.
c) Lisene.
Lisene kaldes forsterkuingen naar den er uten kapitæl og basis (fig. 58).
Pilastre og liseners fremspring foran murlivet kaldes for murfremspring
(anslag), idet dette kan være halv stens, 1 stens o. s. v. (fig. 59—61).
Hvordan bindingen gjøres, er angit eksempler paa i fig. 62—64.
% /
Fig. 69
Fig. 60 Fig. 61
Fig. 63 Fig. 64.
13. Væghulning (nische)
Yæghulning benyttes dels av rent økonomiske grunde for at spare mur
masser og dels i arkitektonisk øieined. Yæghulningens dybde betegnes med
murfremspring (anslag). Et eksempel paa binding i en mur med væghulning
er vist fig. 65.
t’j| ilLL.l 11 I i TUT
| 1
—f—V- f
TT J
Fig. 57. Fig. 58.
