78
teglstenslag under motlaget,
som fig. 197 viser, eller
man slaar ind nogen solide
spiker i aapningens falser
paa dette sted som form
buene kan hvile paa. De
utstukne lag borthugges
naar formbuene skal fjer
nes. Underklædningen fæstes
til formbuen paa et par
steder, ved motlagene og
paa midten, for at holde
formbuene sammen og for
hindre at de velter. Yed
større spænd end det nævnte
Fig. 200.
benjttes en buestilling som fig. 198 viser. Spændet kan være saa stort at
formbuene ogsaa maa understøttes paa midten.
Til utførelse av rette buer av ca. 1 m. spænd benytter man en formbue
konstruktion som fig. 199
viser, og ved mindre spænd
kan den specielle under
støttelse sløifes og form
buen istedet lægges paa ut
stukne teglstenslag som
ovenfor forklaret.

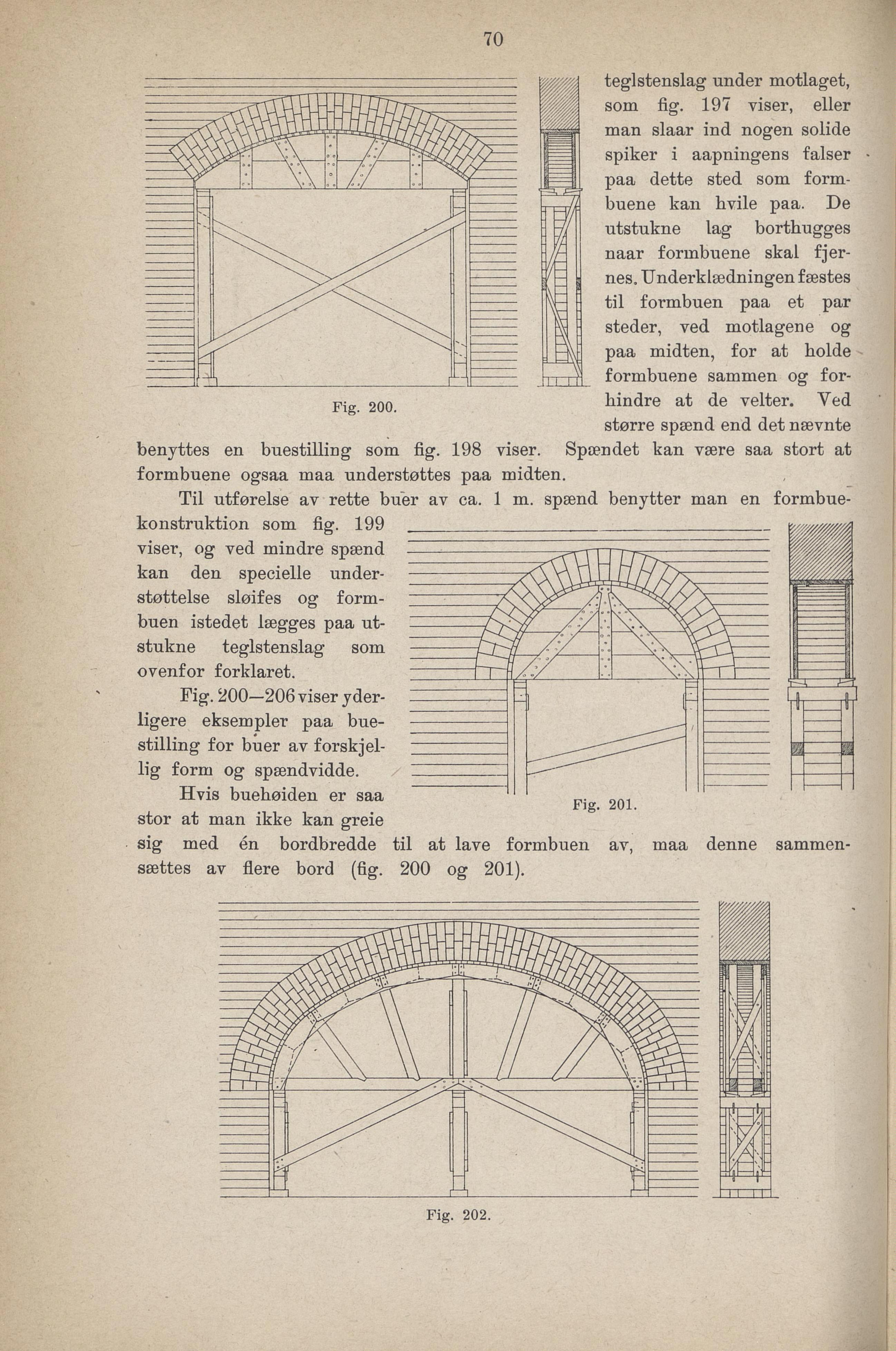

Fig. 200—206 viser yder
ligere eksempler paa bue
stilling for buer av forskjel
lig form og spændvidde.
Hvis buehøiden er saa
Fig. 201.
stor at man ikke kan greie
sig med én bordbredde til at lave formbuen av, maa denne sammen
sættes av flere bord (fig. 200 og 201).
200 og 201).
Fig. 202.
