113
\

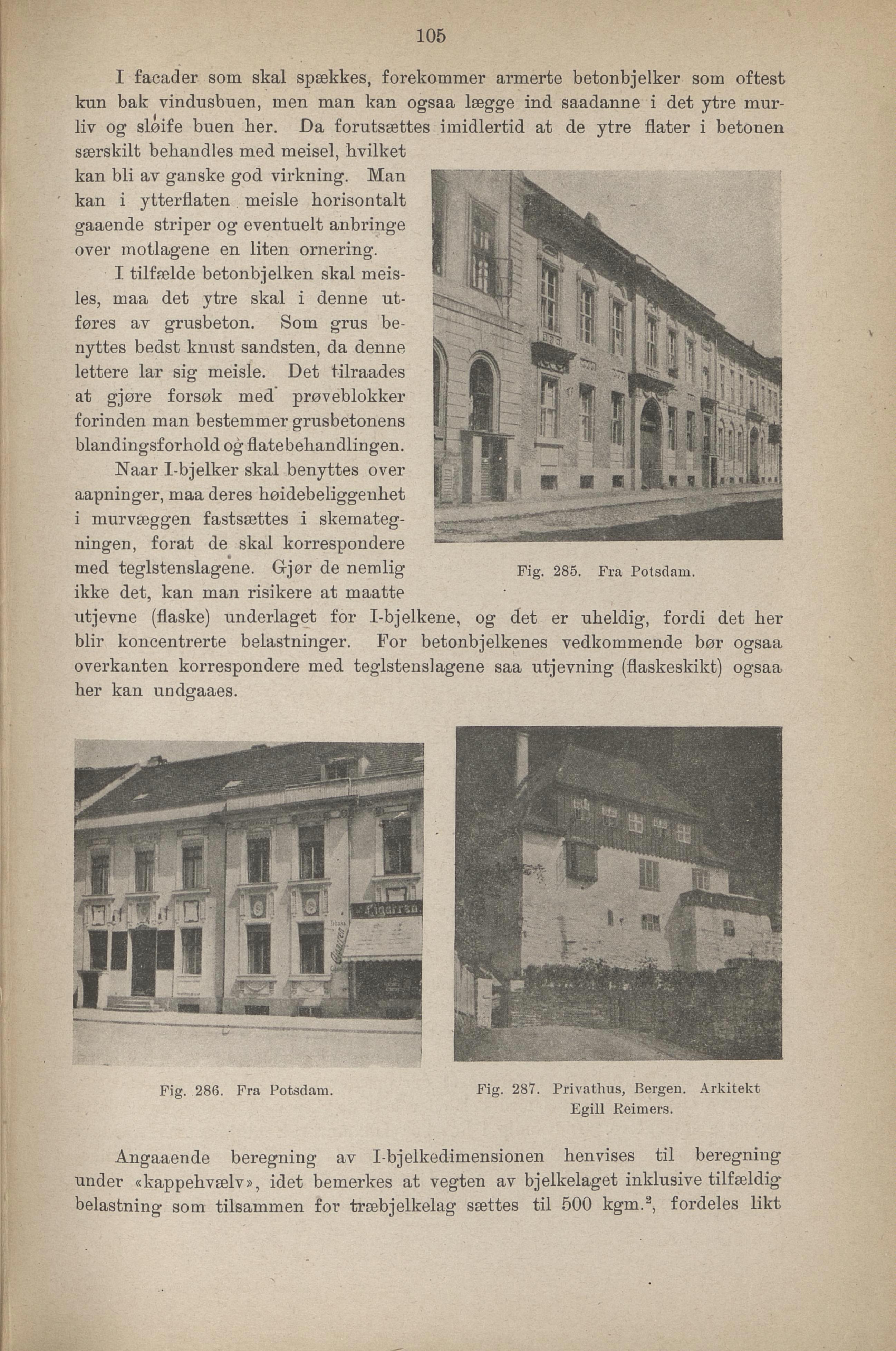

I facader som skal spækkes, forekommer armerte betonbjelker som oftest
knn bak vindusbuen, men man kan ogsaa lægge ind saadanne i det ytre mur
liv og sløife buen her. Da forutsættes imidlertid at de ytre flater i betonen
særskilt behandles med meisel, hvilket
kan bli av ganske god virkning. Man
kan i ytterflaten meisle horisontalt
gaaende striper og eventuelt anbringe
over motlagene en liten ornering.
I tilfælde betonbjelken skal meis
les, maa det ytre skal i denne ut
føres av grnsbeton. Som grus be
nyttes bedst knust sandsten, da denne
lettere lar sig meisle. Det tilraades
at gjøre forsøk med prøveblokker
forinden man bestemmer grusbetonens
blandingsforhold og flatebehandlingen.
Naar 1-bjelker skal benyttes over
aapninger, maa deres høidebeliggenhet
i murvæggen fastsættes i skemateg
ningen, forat de skal korrespondere
med teglstenslagene. Gjør de nemlig
ikke det, kan man risikere at maatte
Fig. 285. Fra Potsdam.
utjevne (flaske) underlaget for I-bjelkene, og det er uheldig, fordi det her
blir koncentrerte belastninger. For betonbjelkenes vedkommende bør ogsaa
overkanten korrespondere med teglstenslagene saa utjevning (flaskeskikt) ogsaa
her kan undgaaes.
Fig. 287. Privathus, Bergen. Arkitekt
Egill Reimers.
Fig. 286. Fra Potsdam
Angaaende beregning av I-bjelkedimensionen henvises til beregniug
under «kappehvælv», idet bemerkes at vegten av bjelkelaget inklusive tilfældig*
belastning som tilsammen for træbjelkelag sættes til 500 kgm. a, fordeles likt
