173
C15
-f—>
O
s
DD
cd
Ar
or
C
cr
r
v C
4T
O
op—*
CD
Q
til opnaaelse av kanaler (4) i staafugene, naar to stener lægges mot
hinanden.

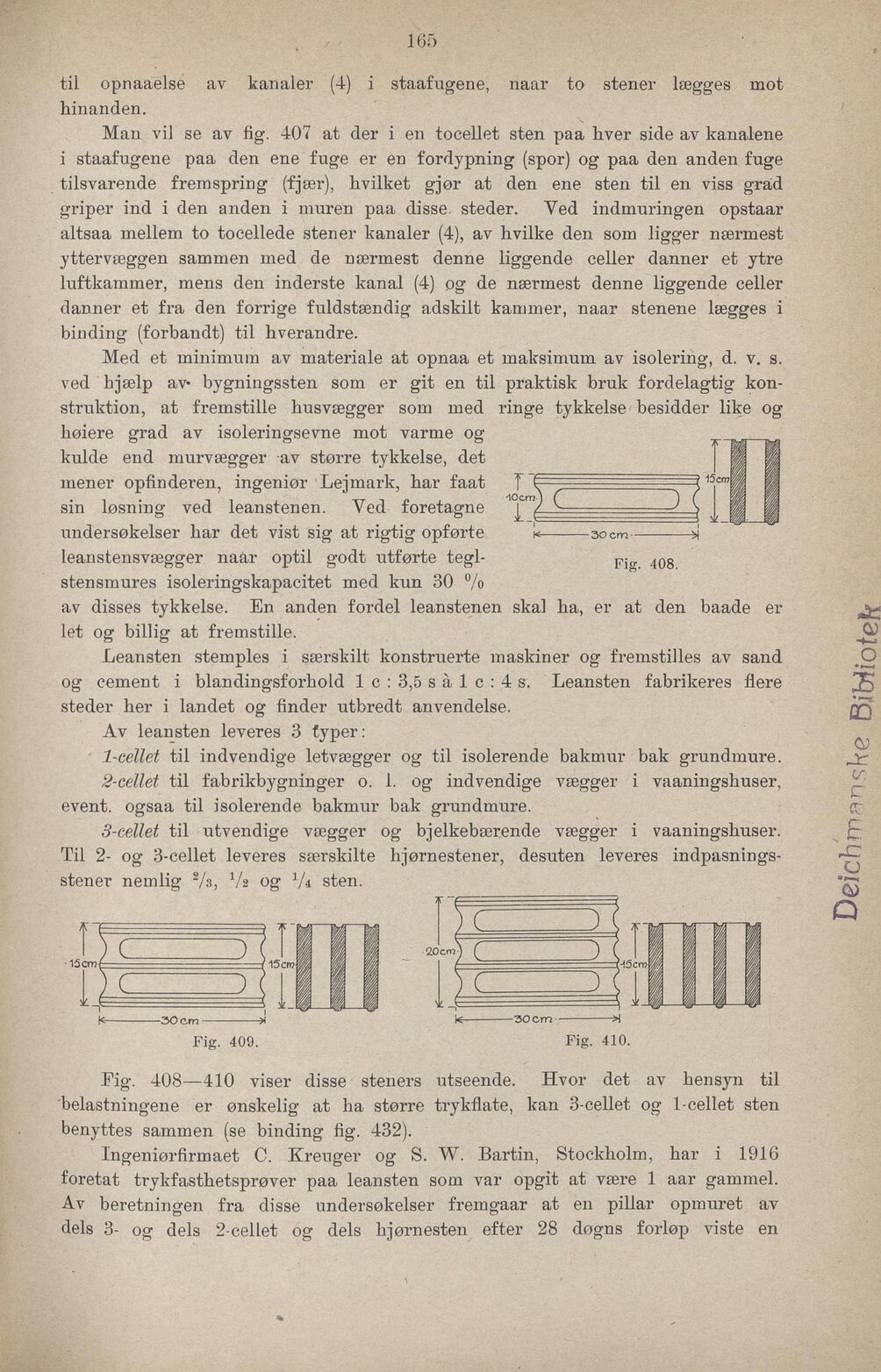

Man vil se av fig. 407 at der i en tocellet sten paa hver side av kanalene
i staafugene paa den ene fuge er en fordypning (spor) og paa den anden fuge
tilsvarende fremspring (fjær), hvilket gjør at den ene sten til en viss grad
griper ind i den anden i muren paa disse steder. Yed indmuringen opstaar
altsaa mellem to tocellede stener kanaler (4), av hvilke den som ligger nærmest
yttervæggen sammen med de nærmest denne liggende celler danner et ytre
luftkammer, mens den inderste kanal (4) og de nærmest denne liggende celler
danner et fra den forrige fuldstændig adskilt kammer, naar stenene lægges i
binding (forbandt) til hverandre.
Med et minimum av materiale at opnaa et maksimum av isolering, d. v. s.
ved hjælp av bygningssten som er git en til praktisk bruk fordelagtig kon
struktion, at fremstille husvægger som med ringe tykkelse besidder like og
høiere grad av isoleringsevne mot varme og
— j
kulde end murvægger av større tykkelse, det
mener opfindeiæn, ingeniør Lejmark, bar faat f6 - 15cmp fl
sin løsning ved leanstenen. Ved foretagne > || A
undersøkelser har det vist sig at rigtig opførte U 30cm a
leansteiisvægger naar optil godt utførte tegl- Fig 408
stensmures isoleringskapacitet med kun 30 %
av disses tykkelse. En anden fordel leanstenen skal ha, er at den baade er
let og billig at fremstille.
Leansten stemples i særskilt konstruerte maskiner og fremstilles av sand
og cement i blandingsforhold 1c : 3,5 så1c : 4 s. Leansten fabrikeres flere
steder her i landet og finder utbredt anvendelse.
Av leansten leveres 3 typer:
1-cellet til indvendige letvægger og til isolerende bakmur bak grundmure.
2-cellet til fabrikbygninger o. 1. og indvendige vægger i vaaningshuser,
event. ogsaa til isolerende bakmur bak grundmure.
3-celIet til utvendige vægger og bjelkebærende vægger i vaaningshuser
Til 2- og 3-cellet leveres særskilte hjørnestener, desuten leveres indpasnings
stener nemlig Vs, V2 og XA sten.
Fig. 410.
Fig. 409.
Fig. 408—410 viser disse steners utseende. Hvor det av hensyn til
belastningene er ønskelig at ha større trykflate, kan 3-cellet og 1-cellet sten
benyttes sammen (se binding fig. 432).
Ingeniørfirmaet C. Krenger og S. W. Bartin, Stockholm, har i 1916
foretat trykfasthetsprøver paa leansten som var opgit at være 1 aar gammel.
Av beretningen fra disse undersøkelser fremgaar at en pillar opmuret av
dels 3- og dels 2-cellet og dels hjørnesten efter 28 døgns forløp viste en
