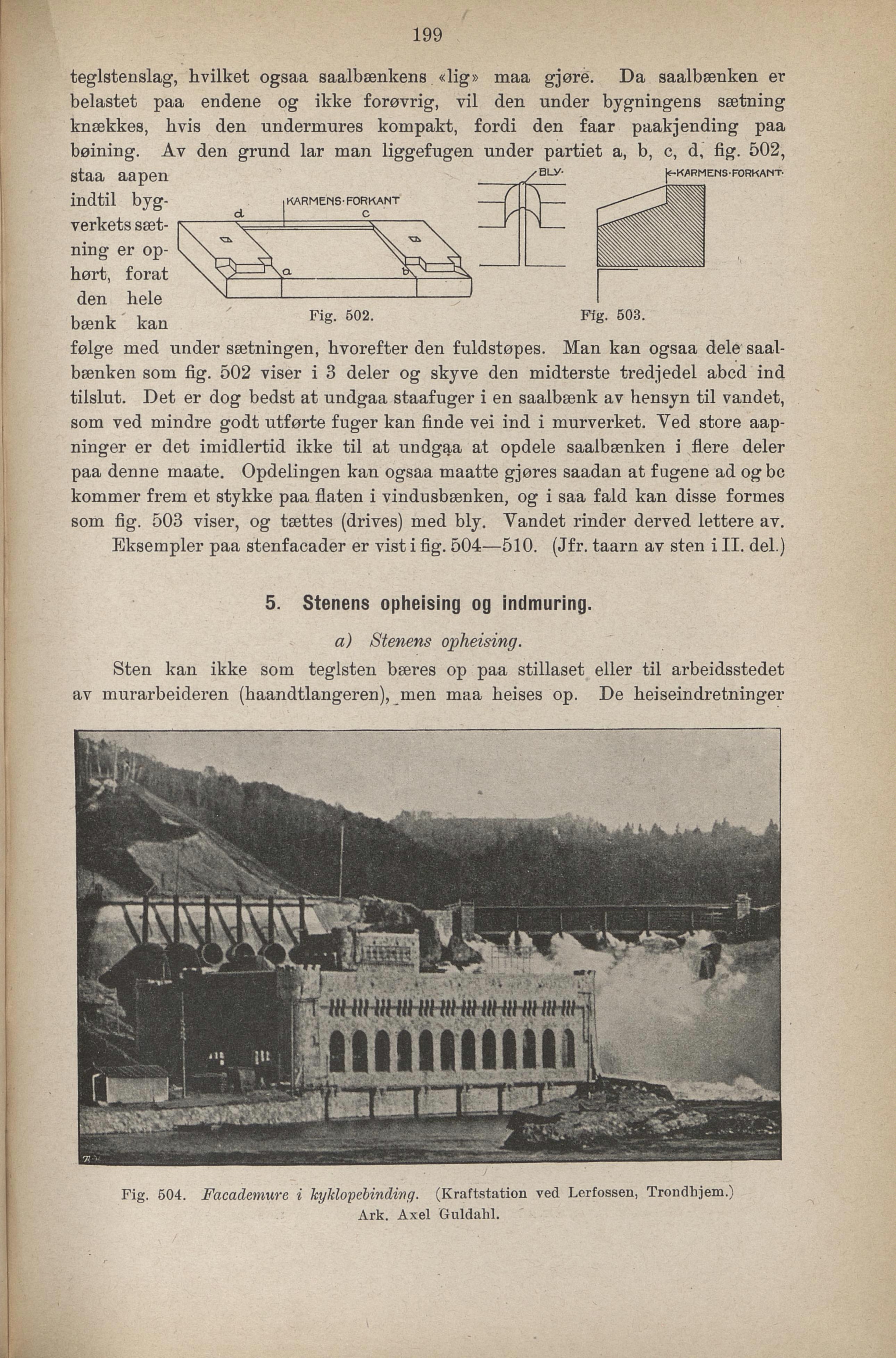

207
teglstenslag, hvilket ogsaa saalbænkens «lig» maa gjøre. Da saalbænken er
belastet paa endene og ikke forøvrig, vil den under bygningens sætning
knækkes, livis den undermures kompakt, fordi den faar paakjending paa
bøining. Av den grund lar man liggefugen under partiet a, b, c, d, fig. 502,
staa aapen
indtil byg
verkets sæt
ning er op
børt, forat
den hele
•KARMENSFORKANT
KARMENS-FORKANT
bænk kan Fig’ 602’ Fig’ 608
følge med under sætningen, hvorefter den fuldstøpes. Man kan ogsaa dele saal
bænken som fig. 502 viser i 3 deler og skyve den midterste tredjedel abcd ind
tilslut. Det er dog bedst at undgaa staafuger ien saalbænk av hensyn til vandet,
som ved mindre godt utførte fuger kan finde vei ind i murverket. Ved store aap
ninger er det imidlertid ikke til at undgaa at opdele saalbænken i flere deler
paa denne maate. Opdelingen kan ogsaa maatte gjøres saadan at fogene ad ogbc
kommer frem et stykke paa flaten i vindusbænken, og i saa fald kan disse formes
som fig. 503 viser, og tættes (drives) med bly. Vandet rinder derved lettere av.
Fig. 504. Facademure i kyklopebinding. (Kraftstation ved Lerfossen, Trondhjem.)
Ark. Axel Guldahl.
Eksempler paa stenfacader er vist i fig. 504—510. (Jfr. taarn av sten i II. del.)
5. Stenens opheising og indmuring
a) Stenens opheising.
Sten kan ikke som teglsten bæres op paa stillaset eller til arbeidsstedet
av murarbeideren (haandtlangeren), men maa beises op. De beiseindretninger
