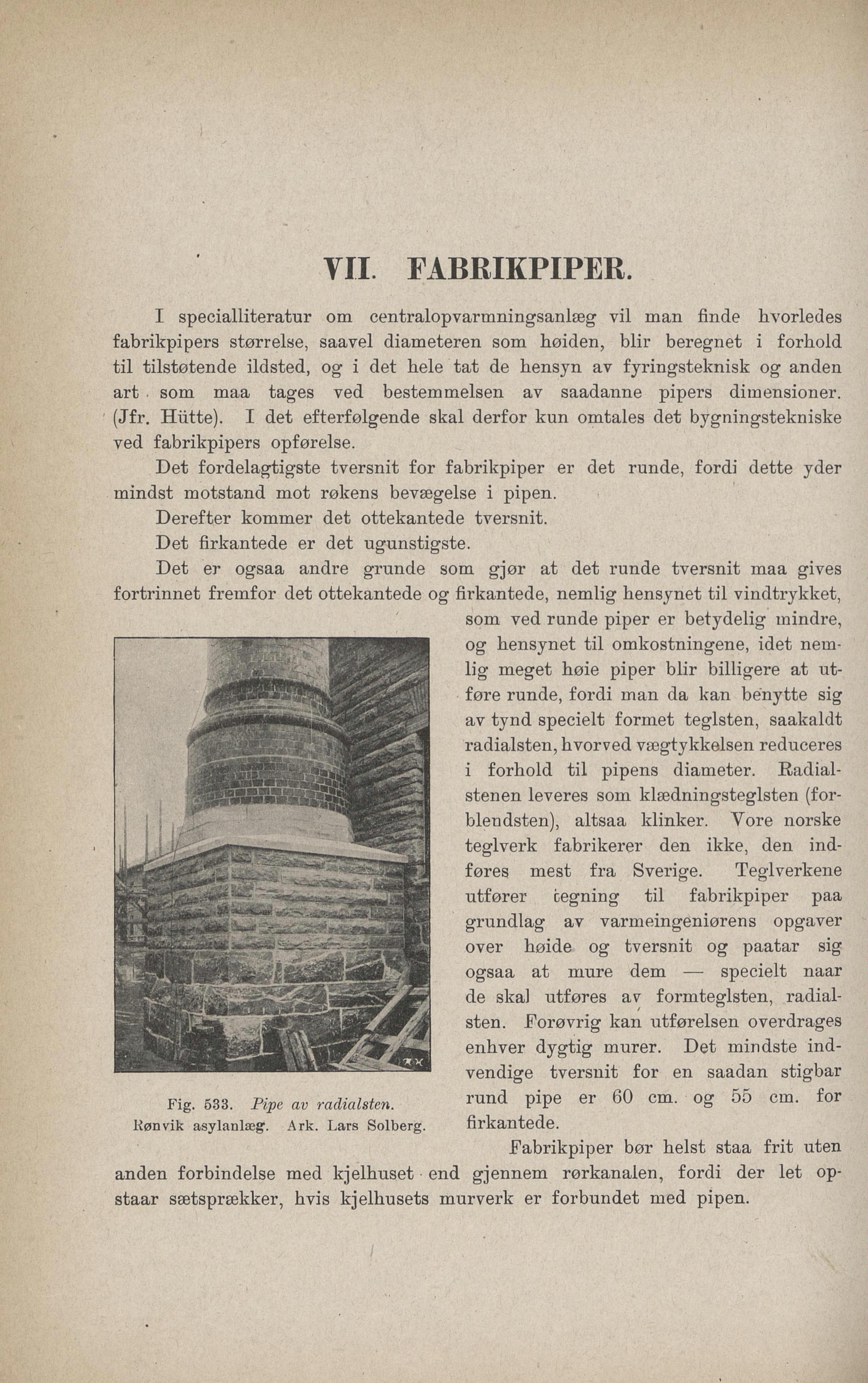

VII. FABRIKPIPER.
I specialliteratur om centralopvarmningsanlæg vil man finde hvorledes
fabrikpipers størrelse, saavel diameteren som høiden, blir beregnet i forhold
til tilstøtende ildsted, og i det hele tat de hensjn av fjringsteknisk og anden
art som maa tages ved bestemmelsen av saadanne pipers dimensioner.
(Jfr. Hiitte). I det efterfølgende skal derfor kun omtales det bygningstekniske
ved fabrikpipers opførelse.
Det fordelagtigste tversnit for fabrikpiper er det runde, fordi dette yder
mindst motstand mot røkens bevægelse i pipen.
Derefter kommer det ottekantede tversnit.
Det firkantede er det ugunstigste.
Det er ogsaa andre grunde som gjør at det runde tversnit maa gives
fortrinnet fremfor det ottekantede og firkantede, nemlig hensynet til vindtrykket,
Fig. 533. Pipe av radialsten.
Kønvik asylanlæg. Ark. Lars Solberg
som ved runde piper er betydelig mindre,
og hensynet til omkostningene, idet nem
lig meget høie piper blir billigere at ut
føre runde, fordi man da kan bénytte sig
av tynd specielt formet teglsten, saakaldt
radialsten, hvorved vægtykkelsen reduceres
i forhold til pipens diameter. Radial
stenen leveres som klædningsteglsten (for
blendsten), altsaa klinker. Vore norske
teglverk fabrikerer den ikke, den ind
føres mest fra Sverige. Teglverkene
utfører cegning til fabrikpiper paa
grundlag av varmeingeniørens opgaver
over høide og tversnit og paatar sig
ogsaa at mure dem — specielt naar
de skal utføres av formteglsten, radial
sten. Forøvrig kan utførelsen overdrages
enhver dygtig murer. Det mindste ind
vendige tversnit for en saadan stigbar
rund pipe er 60 cm. og 55 cm. for
firkantede.
Fabrikpiper bør helst staa frit uten
anden forbindelse med kjelhuset end gjennem rørkanalen, fordi der let op
staar sætsprækker, hvis kjelhusets murverk er forbundet med pipen.
