223
Der findes en række konstruktioner for horisontale etageadskillere, i mot
sætning til bøiede, altsaa hvælv; men her nedenfor vil kun bli omhandlet de
konstruktioner som for tiden i almindelighet og i specielle tilfælder vites at
bli benyttet hos os.
A. Etageadskillere ay I-bjelker eller armerte ribber, dels
med plater ay støpemasse og dels ay teglsten.
1. Helt iidfaste etageadskillere.

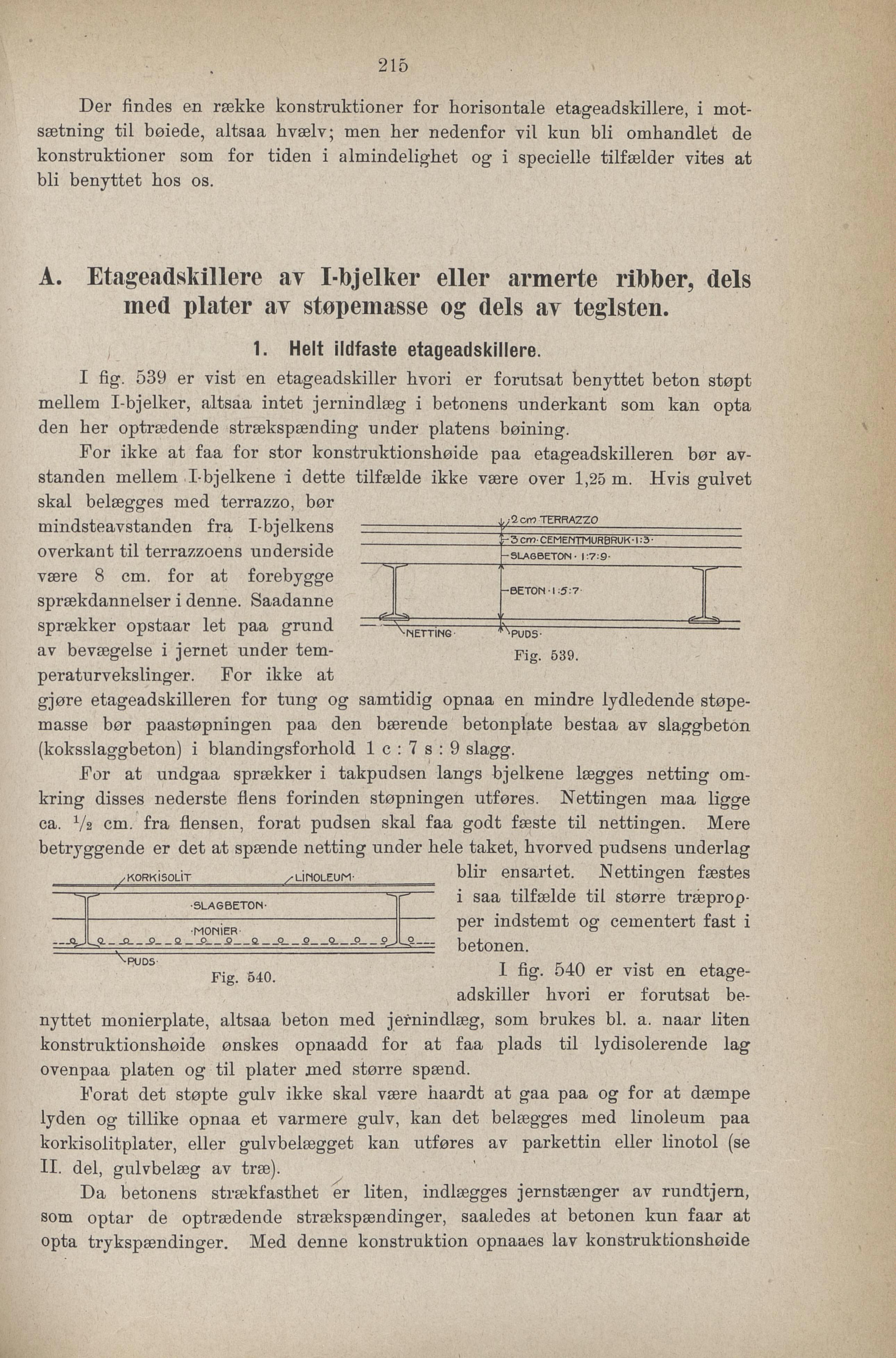

I fig. 539 er vist en etageadskiller hvori er forutsat benyttet beton støpt
mellem I-bjelker, altsaa intet jernindlæg i betonens underkant som kan opta
den her optrædende strækspænding under platens bøining.
For ikke at faa for stor konstruktionshøide paa etageadskilleren bør av
standen mellem I-bjelkene i dette tilfælde ikke være over 1,25 m. Hvis gulvet
skal belægges med terrazzo, bør
mindsteavstanden fra I-bjelkens
overkant til terrazzoens underside
være 8 cm. for at forebygge
sprækdannelser i denne. Saadanne
sprækker opstaar let paa grund
av bevægelse i jernet under tem
peraturvekslinger. For ikke at
Fig. 639.
gjøre etageadskilleren for tung og samtidig opnaa en mindre lydledende støpe
masse bør paastøpningen paa den bærende betonplate bestaa av slaggbeton
(koksslaggbeton) i blandingsforhold 1 c : 7 s : 9 slagg.
For at undgaa sprækker i takpudsen langs bjelkene lægges netting om
kring disses nederste flens forinden støpningen utføres. Nettingen maa ligge
ca. Va cm. fra flensen, forat pudsen skal faa godt fæste til nettingen. Mere
betryggende er det at spænde netting under hele taket, hvorved pudsens underlag
i saa tilfælde til større trseprop
per indstemt og cementert fast i
Fig 540 1 fig. 540 er vist en etage
adskiller hvori er forutsat be-
nyttet monierplate, altsaa beton med jernindlæg, som brukes bl. a. naar liten
konstruktionshøide ønskes opnaadd for at faa plads til lydisolerende lag
ovenpaa platen og til plater med større spænd.
Forat det støpte gulv ikke skal være haardt at gaa paa og for at dæmpe
lyden og tillike opnaa et varmere gulv, kan det belægges med linoleum paa
korkisolitplater, eller gulvbelægget kan utføres av parkettin eller linotol (se
II. del, gulvbelæg av træ).
Da betonens strækfasthet er liten, indiægges jernstænger av rundtjern,
som optar de optrædende strækspændinger, saaledes at betonen kun faar at
opta trykspændinger. Med denne konstruktion opnaaes lav konstruktionshøide
xunoLEUM- blir ensartet. Nettingen fæstes
betonen.
