Monierarbeider og forøvrig ethvert betonarbeide utføres ay specialfirmaer.
Angaaende konstruktion, beregning og materialbedømmelse av disse arbeider,
henvises til Bjørnstad og Frost, «Jernbeton».
2. Delvis ildfaste etageadskillere.

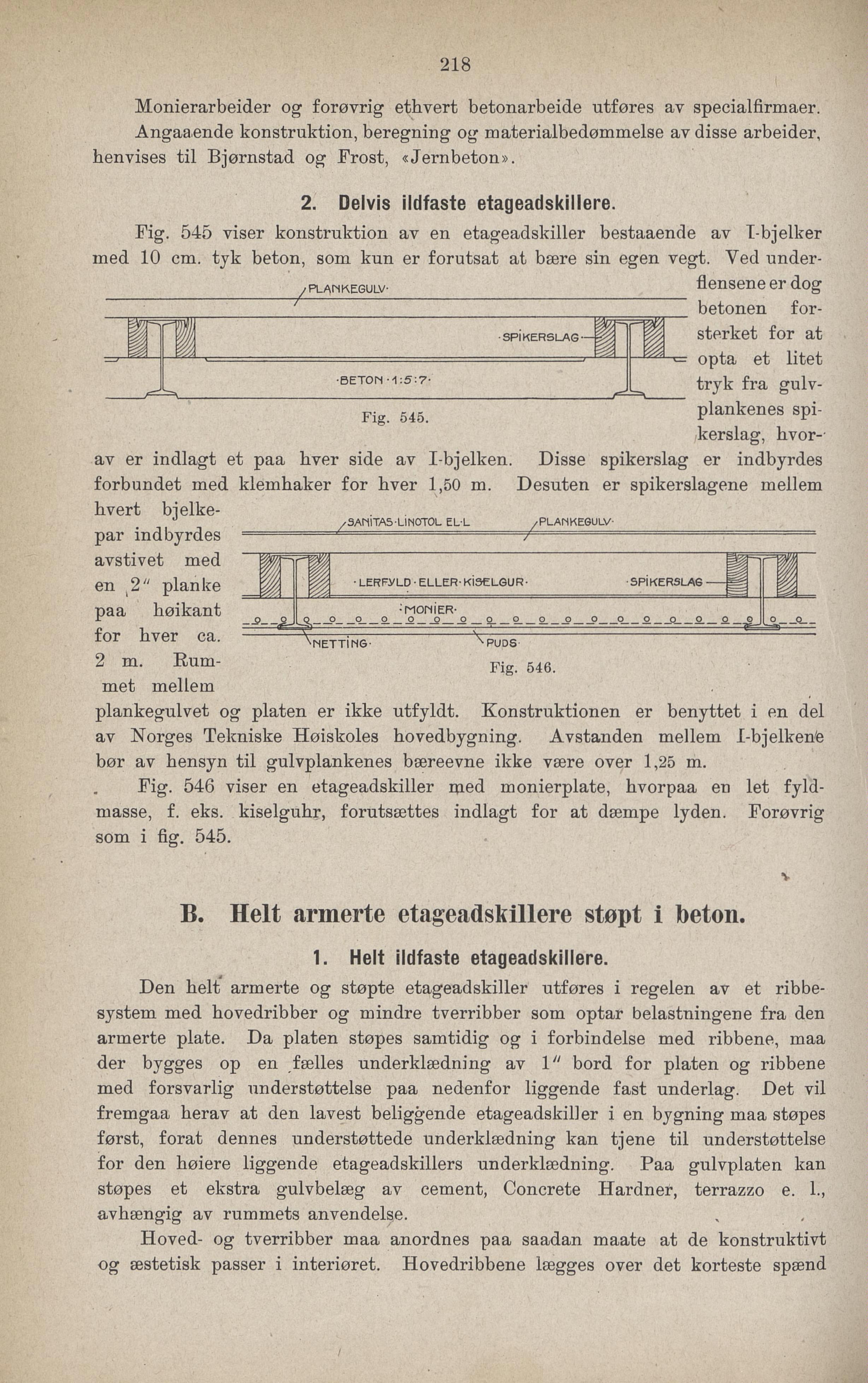

Fig. 545 viser konstruktion av en etageadskiller bestaaende av I-bjelker
med 10 cm. tyk beton, som kun er forutsat at bære sin egen vegt. Yed under-
flensene er dog
betonen for
sterket for at
opta et litet
tryk fra gulv
plankenes spi
kerslag, hvor-
PLAPHKEGULV-
Fig. 545.
av er indlagt et paa hver side av I-bjelken. Disse spikerslag er indbyrdes
forbundet med klemhaker for hver 1,50 m. Desuten er spikerslagene mellem
hvert bieike-
U .QafMITAC..1 IMATm Pl .1 .Dl ANUP^II1\/.
met mellem
plankegulvet og platen er ikke utfyldt. Konstruktionen er benyttet i en del
av Norges Tekniske Høiskoles hovedbygning. Avstanden mellem I-bjelkente
bør av hensyn til gulvplankenes bæreevne ikke være over 1,25 m.
Fig. 546 viser en etageadskiller med monierplate, hvorpaa eu let fyld
masse, f. eks. kiselguhr, forutsættes indlagt for at dæmpe lyden. Forøvrig
som i fig. 545.
v
B. Helt armerte etageadskillere støpt i beton.
1. Helt ildfaste etageadskillere.
Den helt armerte og støpte etageadskiller utføres i regelen av et ribbe
system med hovedribber og mindre tverribber som optar belastningene fra den
armerte plate. Da platen støpes samtidig og i forbindelse med ribbene, maa
der bygges op en fælles underklædning av 1 ;/ bord for platen og ribbene
med forsvarlig understøttelse paa nedenfor liggende fast underlag. Det vil
fremgaa herav at den lavest beliggende etageadskiller i en bygning maa støpes
først, forat dennes understøttede underklædning kan tjene til understøttelse
for den høiere liggende etageadskillers underklædning. Paa gulvplaten kan
støpes et ekstra gulvbelæg av cement, Concrete Hardner, terrazzo e. 1.,
avhængig av rummets anvendelse.
Hoved- og tverribber maa anordnes paa saadan maate at de konstruktivt
og æstetisk passer i interiøret. Hovedribbene lægges over det korteste spænd
J /SAHiTAS-UNOTOL EL-L /PLArHKEGULV
par indbyrdes /
avstivet med PTPP
en 2" planke ||| lerfvld eller- KiscLGUR- spiKERSLAe—
paa høikant _Q__o J2°"JP o _ o __o__o _
for hver ca. \NET ’
2 m. Rnm- Fig 546
