231

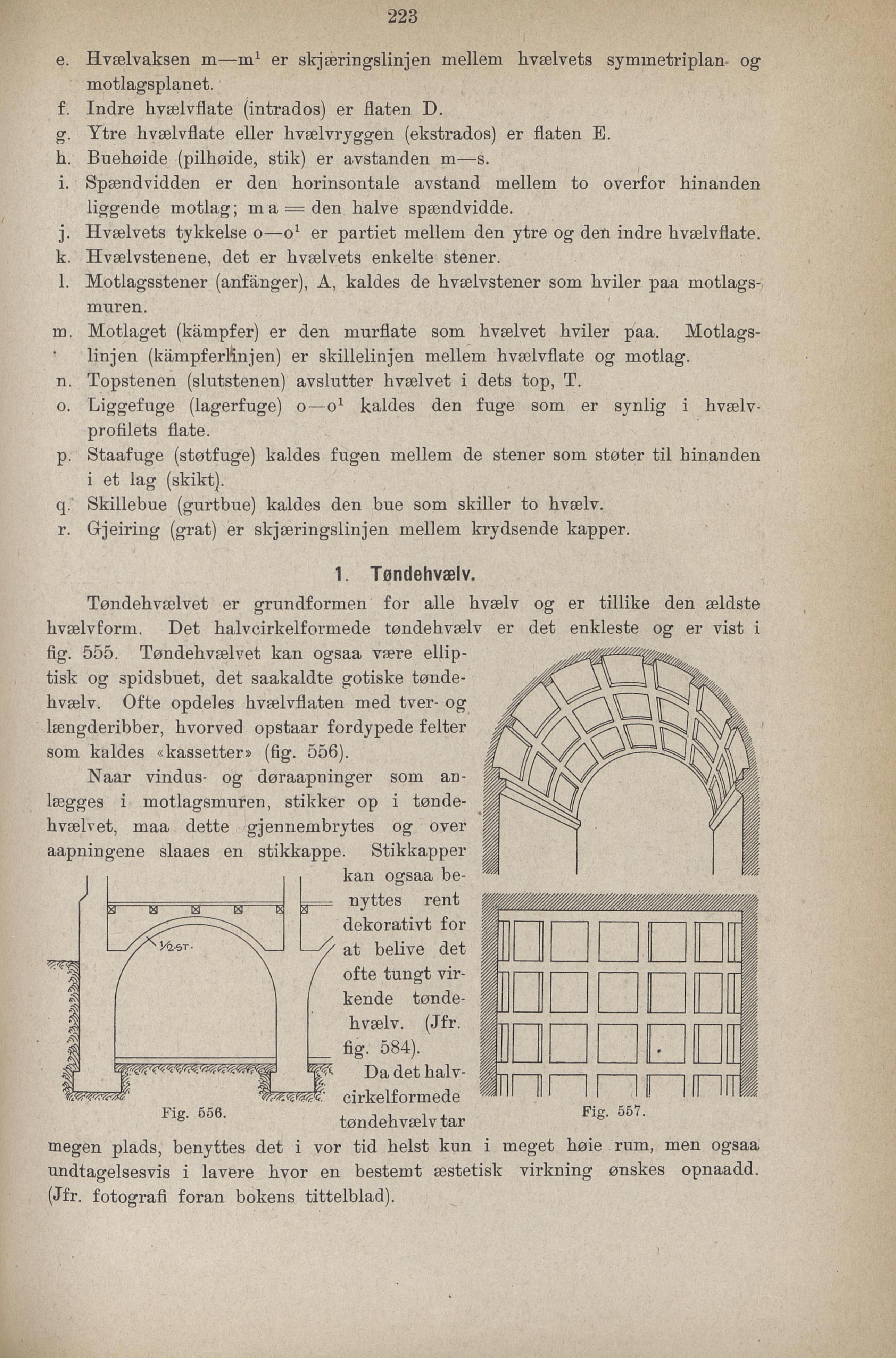

e. Hyælvaksen m—m1 er skjæringslinjen mellem hvælvets symmetriplan og
motlagsplanet.
f. Indre hyæivflate (intrados) er flaten D.
g. Ytre hvælvflate eller hvælvryggen (ekstrados) er flaten E.
h. Buehøide (pilhøide, stik) er avstanden m—s.
i. Spændvidden er den horinsontale avstand mellem to overfor hinanden
liggende motlag; m a = den halve spændvidde.
j. Hvælvets tykkelse o—o1 er partiet mellem den ytre og den indre hvælvflate.
k. Hvælvstenene, det er hvælvets enkelte stener.
1. Motlagsstener (anfanger), A, kaldes de hvæivstener som hviler paa motlags
muren.
m. Motlaget (kampfer) er den murflate som hvælvet hviler paa. Motlags
linjen (kampferHnjen) er skillelinjen mellem hvælvflate og motlag.
n. Topstenen (slutstenen) avslutter hvælvet i dets top, T.
o. Liggefuge (lagerfuge) o—o1 kaldes den fuge som er synlig i hvælv
profilets flate.
p. Staafuge (støtfuge) kaldes fugen mellem de stener som støter til hinanden
i et lag (skikt).
q. Skillebue (gurtbue) kaldes den bue som skiller to hvælv.
r. Gjeiring (grat) er skjæringslinjen mellem krydsende kapper.
1. Tøndehvælv.
Tøndehvælvet er grundformen for alle hvælv og er tillike den ældste
hvælvform. Det halvcirkelformede tøndehvælv er det eukleste og er vist i
fig. 555. Tøndehvælvet kan ogsaa være ellip
tisk og spidsbuet, det saakaldte gotiske tønde
hvælv. Ofte opdeles hvælvflaten med tver- og
længderibber, hvorved opstaar fordypede felter
som kaldes «kassetter» (fig. 556).
Naar vindus- og døraapninger som an
lægges i motlagsmuren, stikker op i tønde
hvælvet, maa dette gjennembrytes og over
aapningene slaaes en stikkappe. Stikkapper
m
Fis- 656 - Fis- 557 •
megen plads, benyttes det i vor tid helst kun i meget høie rum, men ogsaa
undtagelsesvis i lavere hvor en bestemt æstetisk virkning ønskes opnaadd.
(Jfr. fotografi foran bokens tittelblad).
kan ogsaa be
nyttes rent
dekorativt for
at belive det
ofte tungt vir
kende tønde
hvælv. (Jfr.
fig. 584).
Da det halv
cirkelformede
tøndehvælvtar
