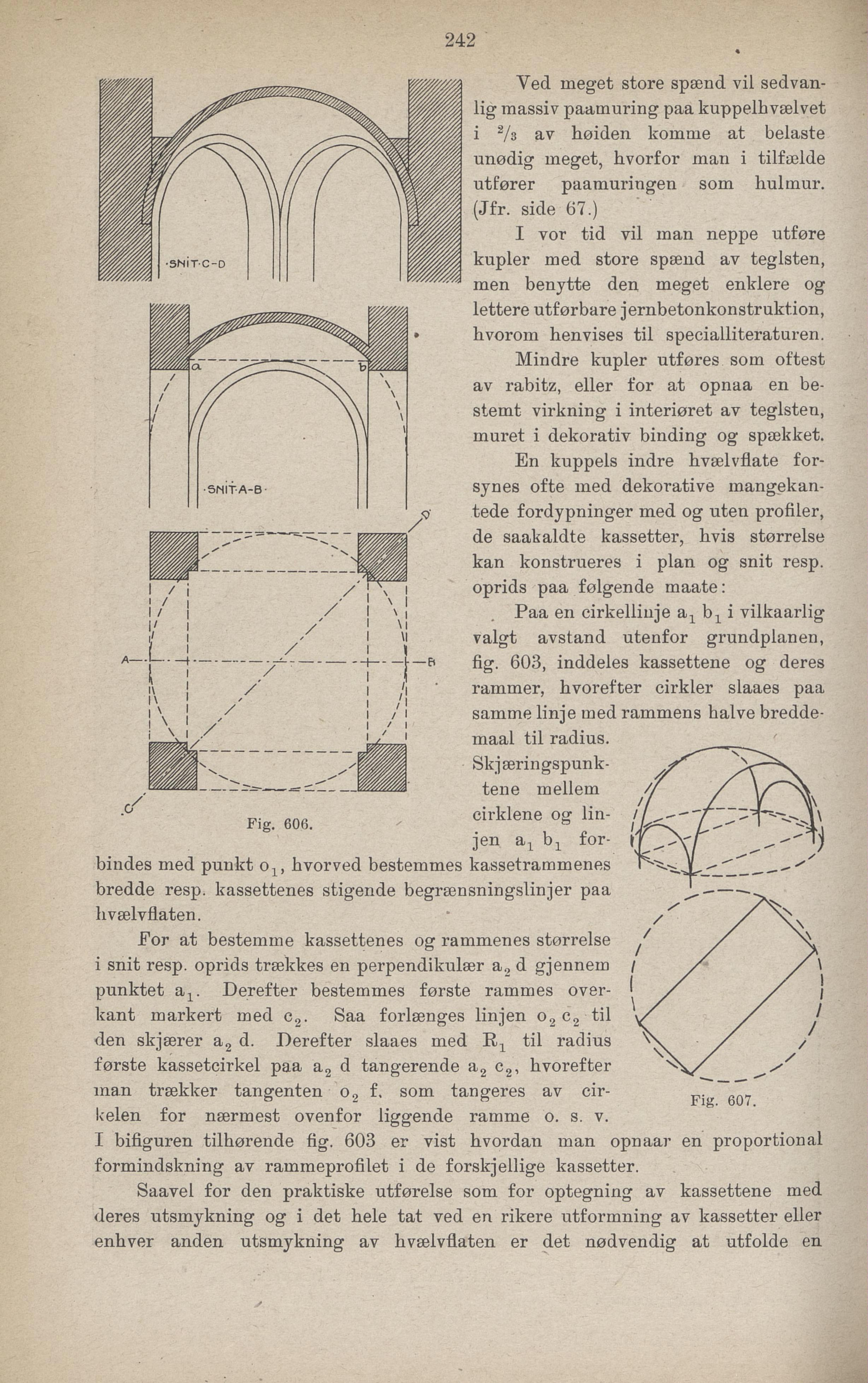

250
bindes med punkt o 1 , hvorved bestemmes kassetrammenes
bredde resp. kassettenes stigende begrænsningslinjer paa
hvælvflaten.
Eor at bestemme kassettenes og rammenes størrelse
i snit resp. oprids trækkes en perpendikulær a2 d gjennem
punktet a : . Derefter bestemmes første rammes over
kant markert med c2 . Saa forlænges linjen o 2 c2 til
den skjærer a2 d. Derefter slaaes med Rx til radius
første kassetcirkel paa a2 d tangerende a2 c 2 , hvorefter
man trækker tangenten o, f, som tangeres av cir
kelen for nærmest ovenfor liggende ramme o. s. v.
Fig. 607.
I bifiguren tilhørende fig. 603 er vist hvordan man opnaar en proportional
formindskning av rammeprofilet i de forskjellige kassetter.
Saavel for den praktiske utførelse som for optegning av kassettene med
deres utsmykning og i det hele tat ved en rikere utformning av kassetter eller
enhver anden utsmykning av hvælvflaten er det nødvendig at utfolde en
