254
ved siden av hverandre, kan skillevæggene resp. skillebuene mellem dem
gjøres IV2 å 2 sten tykke.

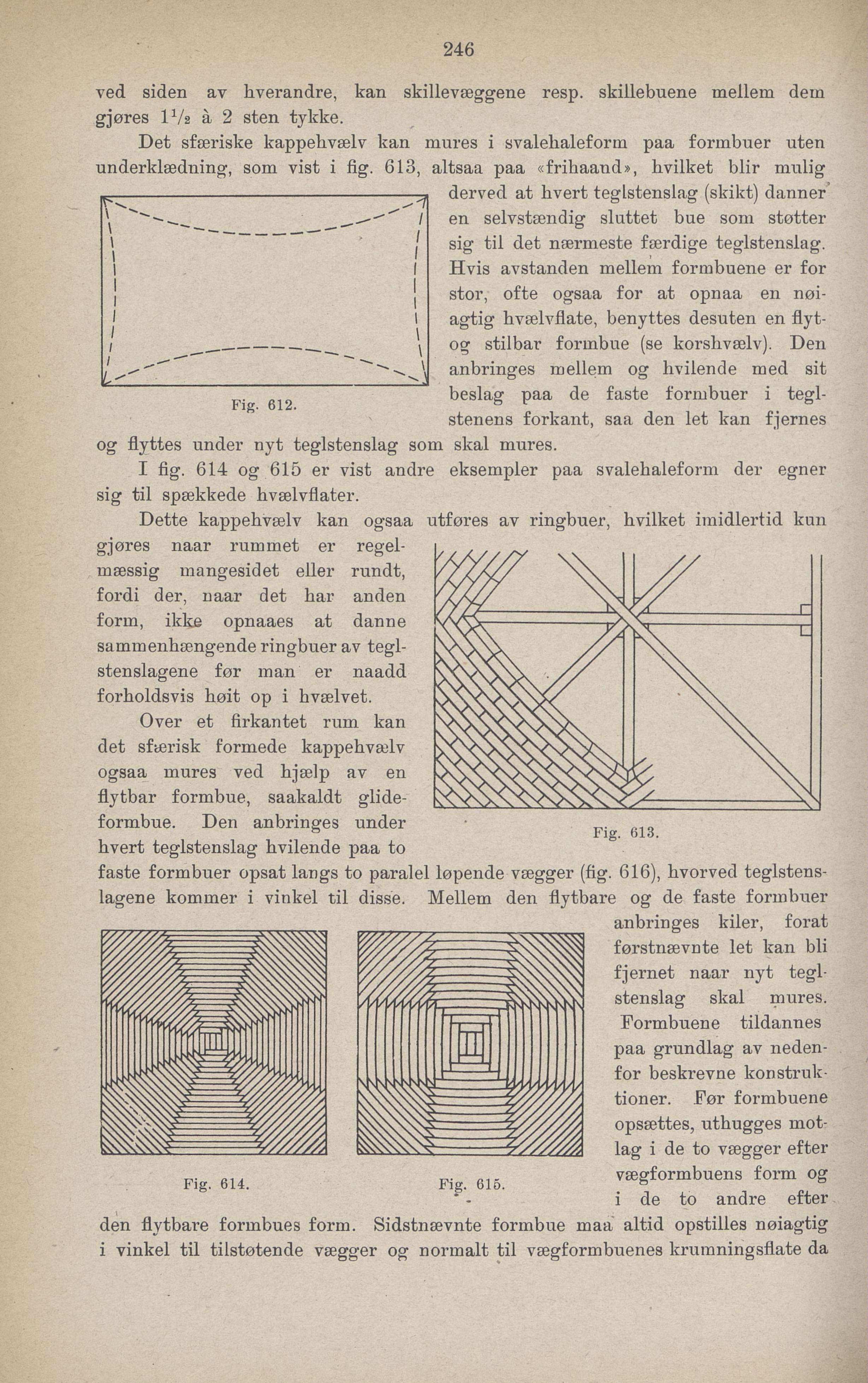

Det sfæriske kappehvælv kan mures i svalelialeform paa formbuer uten
underklædning, som vist i fig. 613, altsaa paa «frihaand», hvilket blir mulig
derved at hvert teglstenslag (skikt) danner
/ en selvstændig sluttet bue som støtter
\ I sig til det nærmeste færdige teglstenslag.
1 I Hvis avstanden mellem formbuene er for
stor, ofte ogsaa for at opnaa en nøi-
I I agtig hvælvflate, benyttes desuten en flyt
1 _____ \ og stilbar formbue (se korslivælv). Den
1
beslag paa de faste formbuer i tegl
stenens forkant, saa den let kan fjernes
Fig. 612.
og flyttes under nyt teglstenslag som skal mures.
I fig. 614 og 615 er vist andre eksempier paa svalehaleform der egner
sig til spækkede hvælvflater.
Dette kappehvælv kan ogsaa utføres av ringbuer, hvilket iraidlertid kun
gjøres naar rummet er regel
mæssig mangesidet eller rundt,
fordi der, naar det har anden
form, ikke opnaaes at danne
sammenhængende ringbuer av tegl
stenslagene før man er naadd
forholdsvis høit op i hvælvet.
Over et firkantet rum kan
det sfærisk formede kappehvælv
ogsaa mures ved hjælp av en
flytbar formbue, saakaldt glide
formbue. Den anbringes under
hvert teglstenslag hvilende paa to
Fig. 613.
faste formbuer opsat langs to paralel løpende vægger (fig. 616), hvorved teglstens
lagene kommer i vinkel til disse. Mellem den flytbare og de faste formbuer
anbringes kiler, forat
førstnævnte let kan bli
fjernet naar nyt tegl
stenslag skal mures.
Formbuene tildannes
paa grundlag av neden
for beskrevne konstruk
tioner. Før formbuene
opsættes, uthugges mot
lag i de to vægger efter
vægformbuens form og
i de to andre efter
Fig. 614. Fig. 616.
den flytbare formbues form. Sidstnævnte formbue maa altid opstilles nøiagtig
i vinkel til tilstøtende vægger og normalt til vægformbuenes kruraningsflate da
\ anbringes mellem og livilende med sit
