258
Et saadant hvælv muret i svalehalebinding gjør god virkning naar det
enten er spækket eller det er rappet og kostet saa bindingen kun skimtes
gjennem den tynde pudshud.
For det sfæriske kappehvælvs vedkommende gjælder ogsaa at det oftest ut
føres i monier naar det faar belastning, og i rabitz naar det udelukkende har
en ytre æstetisk opgave i interiøret.

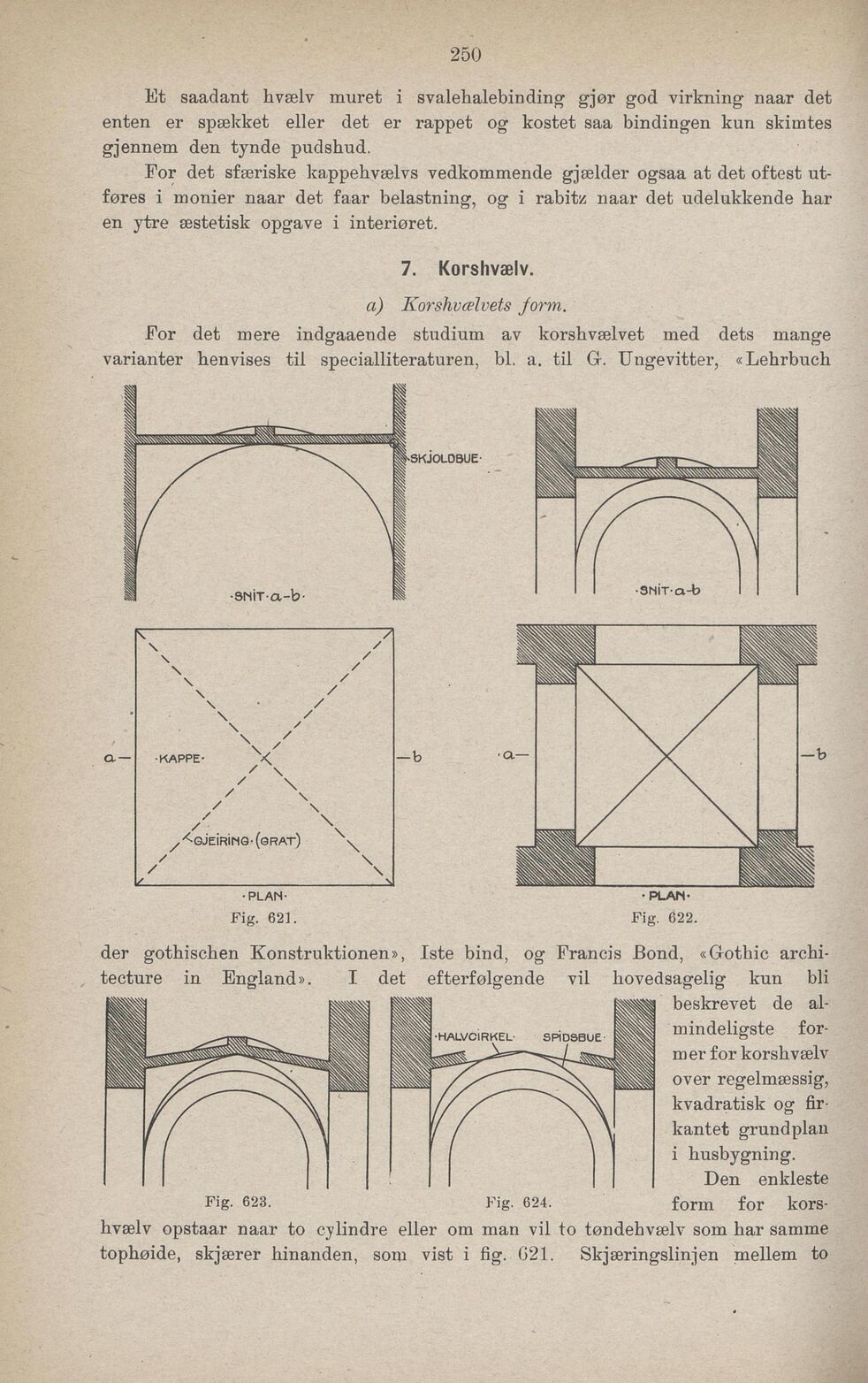

7. Korshvælv.
a) Korshvælvets form.
For det mere indgaaende studium av korshvælvet med dets mange
varianter henvises til specialliteraturen, bl. a. til G. Ungevitter, «Lehrbuch
-PLAN- • PLAN-
Fig. 621. Fig. 622.
der gothischen Konstruktionen», Iste bind, og Francis Bond, «Gothic archi
tectnre in England». I det efterfølgende vil hovedsagelig kun bli
Den enkleste
Fig. 623. Fig. 624. form for kors-
hvælv opstaar naar to cylindre eller om man vil to tøndehvælv som har samme
tophøide, skjærer hinanden, som vist i fig. G21. Skjæringslinjen mellem to
beskrevet de al
mindeligste for
mer for korshvælv
over regelmæssig,
kvadratisk og fir
kantet grundplan
i husbygning.
