kapper tages med i stenen. Hvis denne høide betinger flere hugne stener
paa hverandre, gjøres deres liggefuger horisontale helt ut undtagen den øverste
stens overside, «bygflaten»,
som i ribbene gives
centralretning, dels fordi ribbene
ellers blir for tynde i
forkanten og let beskadiges
under hugningen, og dels
forat trykket skal overføres
normalt fra ribbe til
motlagsten (fig. 660 og 663).

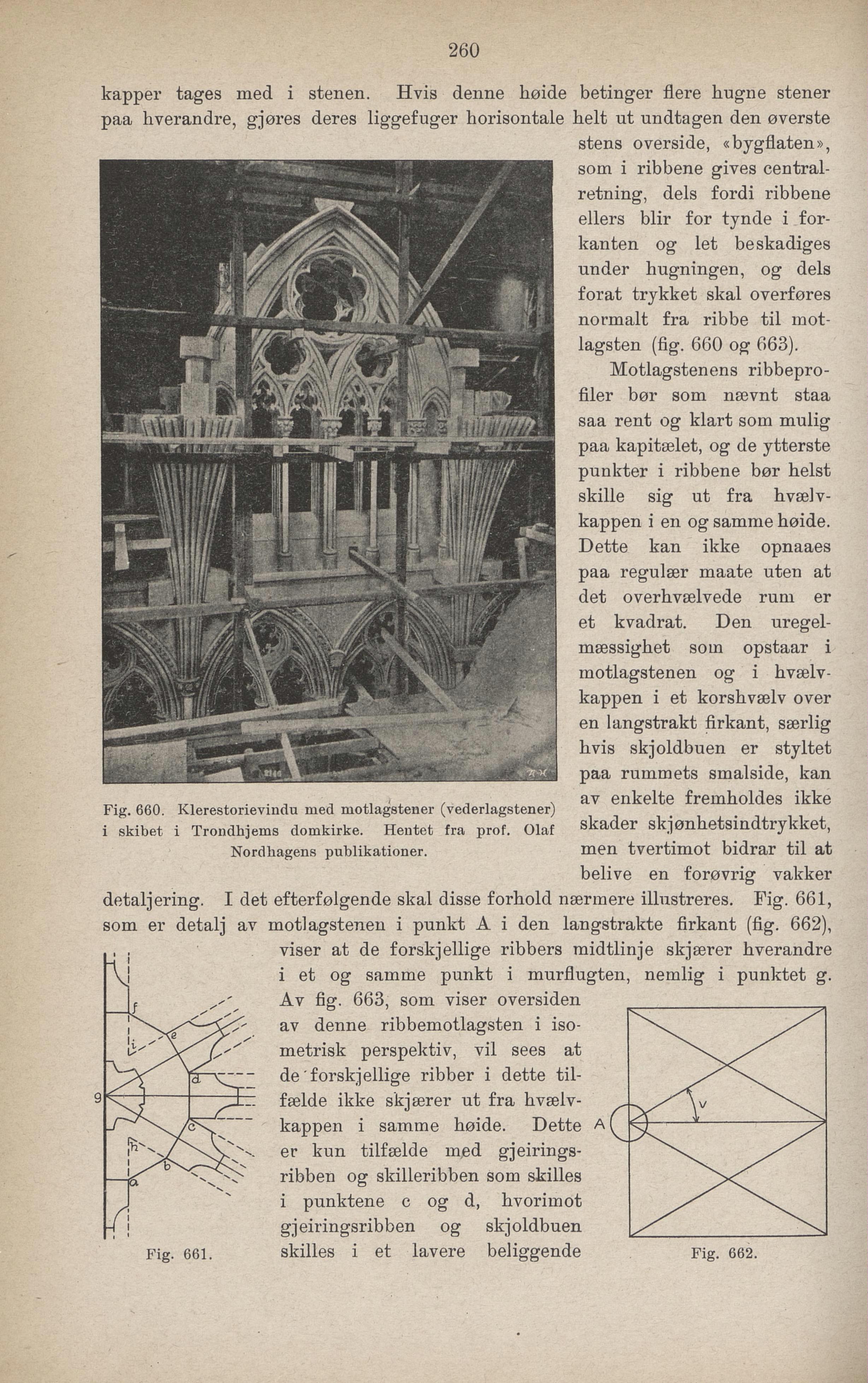

Fig. 660. Klerestorievindu med motlagstener (vederlagstener) i skibet i Trondhjems domkirke. Hentet fra prof. Olaf Nordhagens publikationer.

Fig. 661.

Fig. 662.

Motlagstenens
ribbeprofiler bør som nævnt staa
saa rent og klart som mulig
paa kapitælet, og de ytterste
punkter i ribbene bør helst
skille sig ut fra
hvælvkappen i en og samme høide.
Dette kan ikke opnaaes
paa regulær maate uten at
det overhvælvede rum er
et kvadrat. Den
uregelmæssighet som opstaar i
motlagstenen og i
hvælvkappen i et korshvælv over
en langstrakt firkant, særlig
hvis skjoldbuen er styltet
paa rummets smalside, kan
av enkelte fremholdes ikke
skader skjønhetsindtrykket,
men tvertimot bidrar til at
belive en forøvrig vakker
detaljering. I det efterfølgende skal disse forhold nærmere illustreres. Fig. 661,
som er detalj av motlagstenen i punkt A i den langstrakte firkant (fig. 662),
viser at de forskjellige ribbers midtlinje skjærer hverandre
i et og samme punkt i murflugten, nemlig i punktet g.
Av fig. 663, som viser oversiden
av denne ribbemotlagsten i
isometrisk perspektiv, vil sees at
de forskjellige ribber i dette
tilfælde ikke skjærer ut fra
hvælvkappen i samme høide. Dette
er kun tilfælde med
gjeiringsribben og skilleribben som skilles
i punktene c og d, hvorimot
gjeiringsribben og skjoldbuen
skilles i et lavere beliggende
