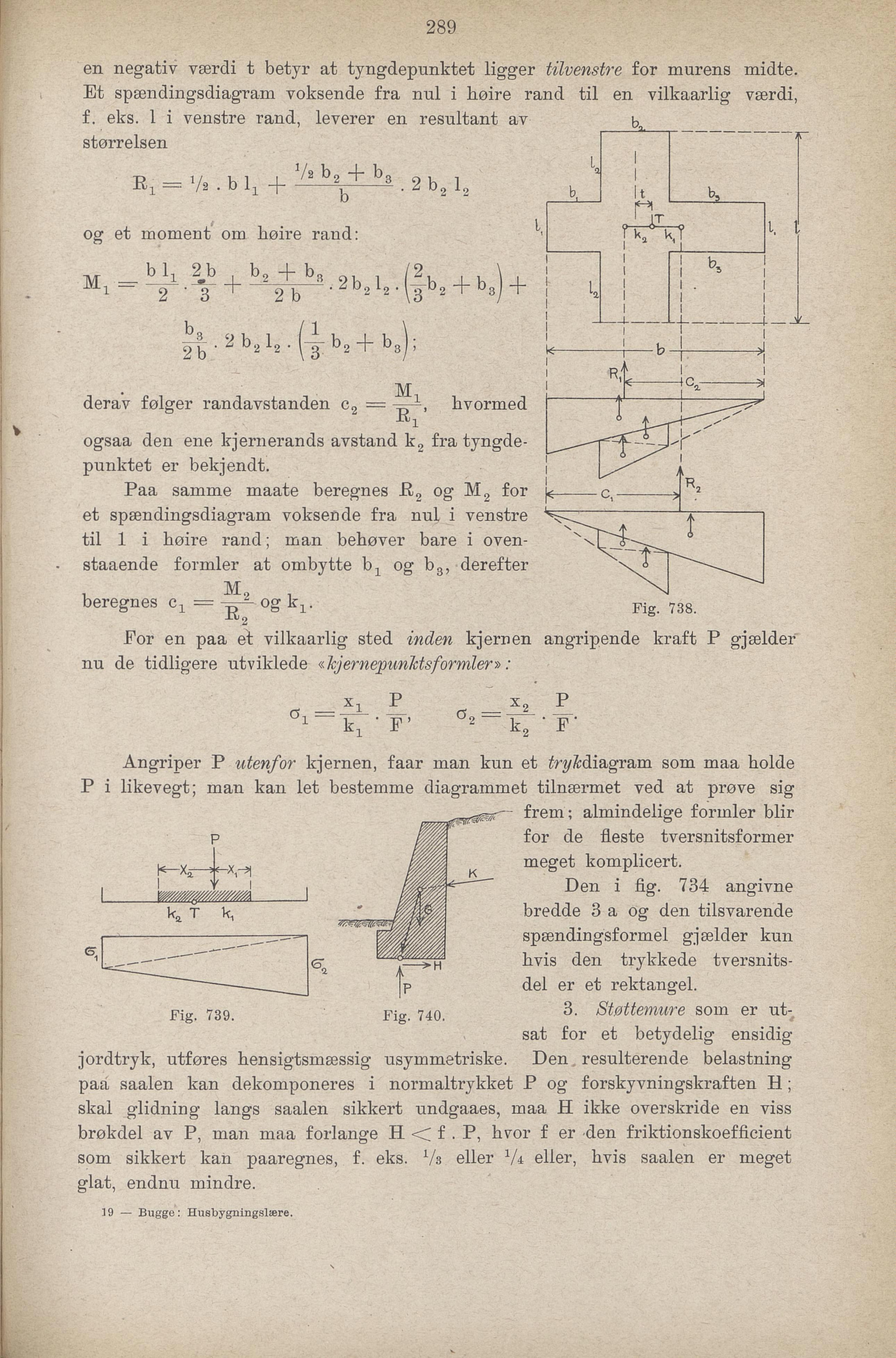

Full resolution (JPEG) - On this page / på denna sida - Første del - X. Statik. Murkonstruktioners paakjending og stabilitet. Av professor dr. ing. Hans H. Rode - D. Fritstaaende mure
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has been proofread at least once.
(diff)
(history)
Denna sida har korrekturlästs minst en gång.
(skillnad)
(historik)
297
v
en negativ værdi t betyr at tyngdepunktet ligger tilvenstre for murens midte.
Et spændingsdiagram voksende fra nnl i høire rand til en vilkaarlig værdi,
f. eks. 1 i venstre rand, leverer en resultant av
størrelsen
og et moment om høire raud:
ogsaa den ene kjernerands avstand k 2 fra tyngde
punktet er bekjendt.
Paa samme maate beregnes P2 og M 2 for
et spændingsdiagram voksende fra nul i venstre
til 1 i høire rand; man behøver bare i oven
staaende formler at ombytte b x og b 3 , derefter
beregnes cx = —–og kx .
P2 Fig. 7B8.
Eor en paa et vilkaarlig sted inden kjernen angripende kraft P gjælder
nu de tidligere utviklede «JcjernepunJctsformler»:
Angriper P utenfor kjernen, faar man kun et iVyMiagram som maa holde
P i likevegt; man kan let bestemme diagrammet tilnærmet ved at prøve sig
frem; almindelige formler blir
for de fleste tversnitsformer
meget komplicert.
Den i fig. 734 angivne
bredde 3 a og den tilsvarende
spændingsformel gjælder kun
hvis den trykkede tversnits
dei er et rektangel.
3. Støttemure som er ut
sat for et betydelig ensidig
Fig. 739. Fig. 740.
jordtryk, utføres hensigtsmæssig usymmetriske. Den resulterende belastning
paa saalen kan dekomponeres i normaltrykket P og forskyvningskraften H;
skal glidning langs saalen sikkert undgaaes, maa H ikke overskride en viss
brøkdel av P, man maa forlange H <7 f . P
, hvor f er -den friktionskoefficient
som sikkert kan paaregnes, f. eks. Vs eller 1U eller, hvis saalen er meget
glat, endnu mindre.
19 — Bugge: Husbygningslære.
Va b 4- b
R1 = V* .b lx + 3 . 2b 2 1 2
M1 = + b 2 l2 .(|b2 + b3) +
—. 2 b 2 12 . (~ b2 + b3);
M
derav følger randavstanden c2 = s hvormed
x, P x 2 P
rt —±- rt
1 k, ’P’ 2 k2 ’F’
