370
\

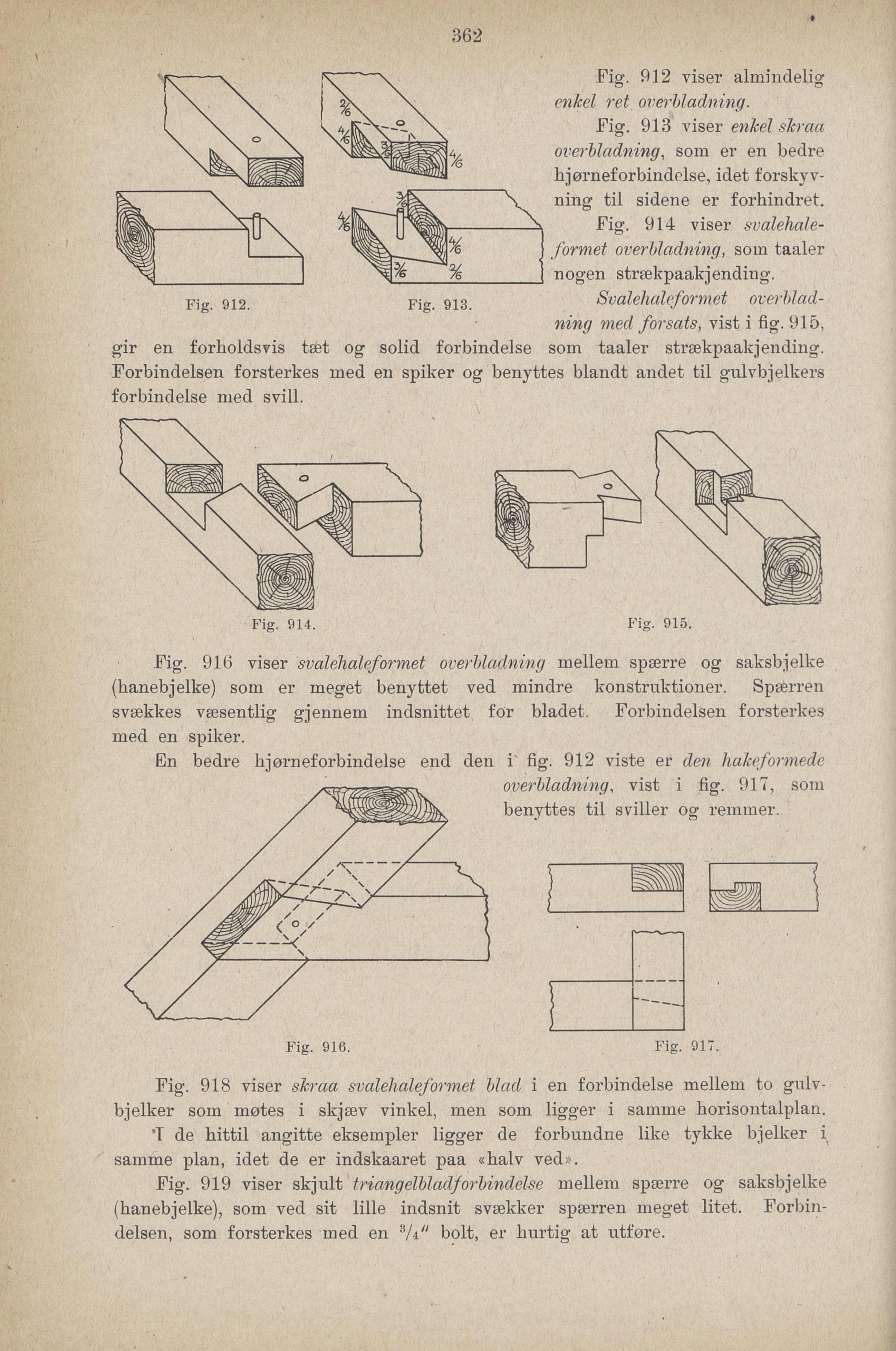

Fig. 912 viser alminclelig
enkel ret overbladning.
Fig. 913 viser enkel skraa
overbladning, som er en bedre
hjørneforbinclelse, idet forskyv
ning til sidene er forhindret.
Fig. 914 viser svalehale
formet overbladning, som taaler
nogen strækpaakjending.
Svalehaleformet overblad
ning med forsats, vist i fig. 915,
Fig. 912. Fig. 913.
gir en forholdsvis tæt og solid forbindelse som taaler strækpaakj ending.
Forbindelsen forsterkes med en spiker og benyttes blandt andet til gulvbjelkers
forbindelse med svill.
Fig. 914. Fig. 915
Fig. 916 viser svalehaleformet overbladning mellem spærre og saksbjelke
(hanebjelke) som er meget benyttet ved mindre konstruktioner. Spærren
svækkes væsentlig gjennem indsnittet for bladet. Forbindelsen forsterkes
med en spiker.
En bedre hjørneforbindelse end den i fig. 912 viste er den hakeformede
overbladning, vist i fig. 917, som
benyttes til sviller og remmer.
Fig. 916. Fig. 917
Fig. 918 viser skraa svalehaleformet blad i en forbindelse mellem to gulv
bjelker som møtes i skjæv vinkel, men som ligger i samme horisontalplan.
T de hittil angitte eksempler ligger de forbundne like tykke bjelker i
samme plan, idet de er indskaaret paa «halv ved».
Fig. 919 viser skjult triangelbladforbindelse mellem spærre og saksbjelke
(hanebjelke), som ved sit lille indsnit svækker spærren meget litet. Forbin
delsen, som forsterkes med en SUU bolt, er hurtig at utføre.
