418
lægges i bygningen. Angaaende bjelkents kvalitet henvises forøvrig til
side 338.
Hvad specielt angaar gulvbjelkens forbindelse med vægger av hulmur og
cementhulsten, henvises til side 51 og 175.
I vaaniugshuser av mur med vinduer av ca. 1 m.s bredde, overhvælvet
med 1 stens segmentformet bue, vil gulvbjelkene i regelen kunne lægges direkte
paa buen. Kan dette ikke ske
av hensyn til belastningen, mures
kun en 1 stens bue i det ytre
murliv og Va stens bue mot
det indre murliv, idet der an
bringes I-bj eiker over sidst
nævnte, livorpaa gulvbjelkene
saa hviler. Skal vindusaapnin
gene av hensyn til utseendet
derimot dækkes med 1 stens
spækket ret bue, og gulvbjel
ken kommer umiddelbart over
denne, bør den rette bue ikke

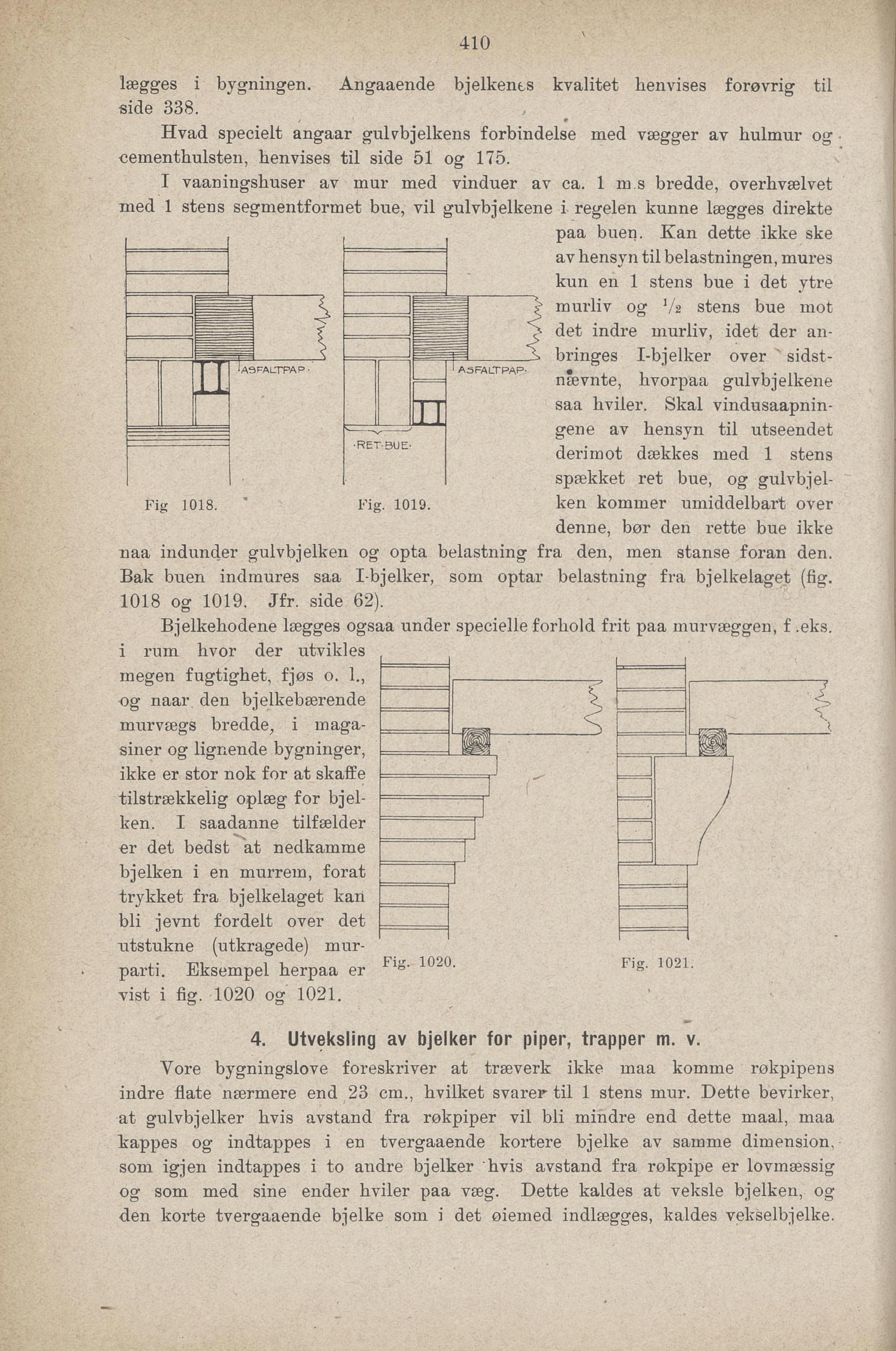

Fig 1018. Fig. 1019.
naa indunder gulvbjelken og opta belastning fra den, men stanse foran den.
Bak buen indmures saa I-bjelker, som optar belastning fra bjelkelaget (fig.
1018 og 1019. Jfr. side 62).
Bjelkehodene lægges ogsaa under specielle forhold frit paa murvæggeu, f .eks.
i rum hvor der utvikles
raegen fugtighet, fjøs o. 1.,
og naar den bjelkebærende
murvægs bredde, i maga
siner og lignende bygninger,
ikke er stor nok for at skaffe
tilstrækkelig oplæg for bjel
ken. I saadanne tilfælder
er det bedst at nedkamme
bjelken i en murrem, forat
trykket fra bjelkelaget kaii
bli jevnt fordelt over det
ntstukne (utkragede) mur-
parti. Eksempel herpaa er Fl”’ 1020-
vist i fig. 1020 og 1021.
Fig. 1021
4. Utveksling av bjelker for piper, trapper m. v
Vore bygningslove foreskriver at træverk ikke maa komme røkpipens
indre flate nærmere end 23 cm., hvilket svarer til 1 stens mur. Dette bevirker,
at gulvbjelker hvis avstand fra røkpiper vil bli mindre end dette maal, maa
kappes og indtappes i en tvergaaende kortere bjelke av samme dimension,
som igjen indtappes i to andre bjelker hvis avstand fra røkpipe er lovmæssig
og som med sine ender hviler paa væg. Dette kaldes at veksle bjelken, og
den korte tvergaaende bjelke som i det øiemed indlægges, kaldes vekselbjelke.
