432
belte og deres største bredde i tversnittet er lagt i vinkel til langvæggen,
hvorved denne bedre avstives end om stolpene var placert den anden vei.
Som følge av den solide længdeavstivning som er tilstede i væggen, kan der
nemlig kun forutsættes at stolpene vil ba tendens til at bøie sig ut fra væg
gen og ikke til sidene i denne. Av bensyn til forbindelsen mellem de utven
dige og de indvendige stolper, som likeledes forutsættes dobbelte, og av bensyn
til bygningens sideavstivning ved topstivere (kopbaand) mellem stolper og bjelke-

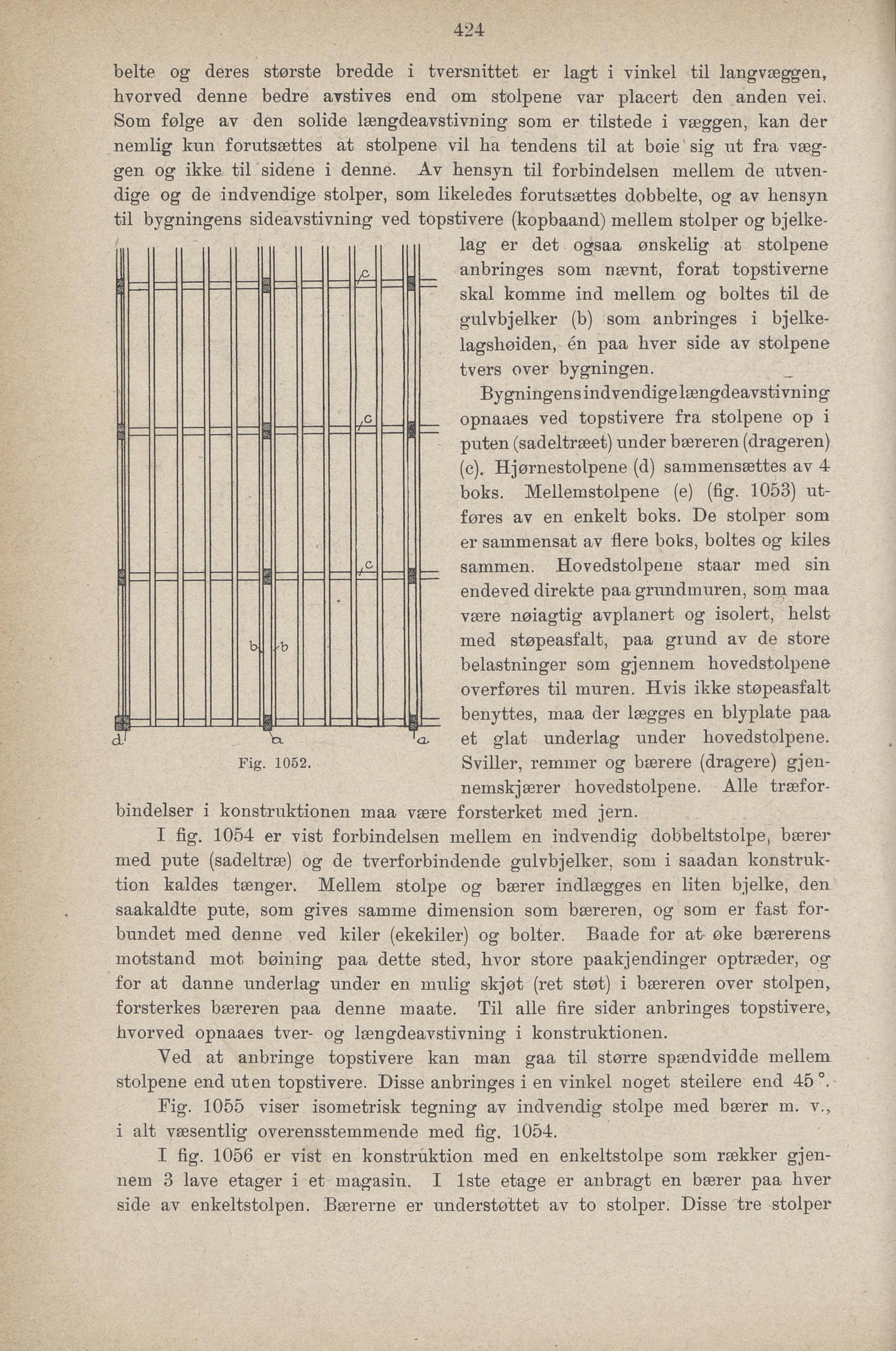

Fig. 1052.
bindelser i konstruktionen maa være forsterket med jern
lag er det ogsaa ønskelig at stolpene
anbringes som nævnt, forat topstiverne
skal komme ind mellem og boltes til de
gulvbjelker (b) som anbringes i bjelke
lagsbøiden, én paa hver side av stolpene
tvers over bygningen.
Bygningens indvendige længdeavstivning
opnaaes ved topstivere fra stolpene op i
puten (sadeltræet) under bæreren (drageren)
(c), Hjørnestolpene (d) sammensættes av 4
boks. Mellemstolpene (e) (fig. 1053) ut
føres av en enkelt boks. De stolper som
er sammensat av flere boks, boltes og kiles
sammen. Hovedstolpene staar med sin
endeved direkte paa grundmuren, som maa
være nøiagtig avplanert og isolert, beist
med støpeasfalt, paa grund av de store
belastninger som gjennem bovedstolpene
overføres til muren. Hvis ikke støpeasfalt
benyttes, maa der lægges en blyplate paa
et glat underlag under bovedstolpene.
Sviller, remmer og bærere (dragere) gjen
nemskjærer bovedstolpene. Alle træfor-
I fig. 1054 er vist forbindelsen mellem en indvendig dobbeltstolpe, bærer
med pute (sadeltræ) og de tverforbindende gulvbjelker, som i saadan konstruk
tion kaldes tænger. Mellem stolpe og bærer indlægges en liten bjelke, den
saakaldte pute, som gives samme dimension som bæreren, og som er fast for
bundet med denne ved kiler (ekekiler)
motstand mot bøining paa dette sted,
for at danne underlag under en mulig
forsterkes bæreren paa denne maate.
og bolter. Baade for at øke bærerens
hvor store paakjendinger optræder, og
skjøt (ret støt) i bæreren over stolpen.
Til alle fire sider anbringes topstivere.
hvorved opnaaes tver- og længdeavstivning i konstruktionen.
Yed at anbringe topstivere kan man gaa til større spændvidde mellem
stolpene end ut en topstivere. Disse anbringes i en vinkel uoget steilere end 45°.
Fig. 1055 viser isometrisk tegning av indvendig stolpe med bærer m. v.,
i alt væsentlig overensstemmende med fig. 1054.
I fig. 1056 er vist en konstruktion med en enkeltstolpe som rækker gjen
uem 3 lave etager i et magasin. I Iste etage er anbragt en bærer paa hver
side av enkeltstolpen. Bærerne er understøttet av to stolper. Disse tre stolper
