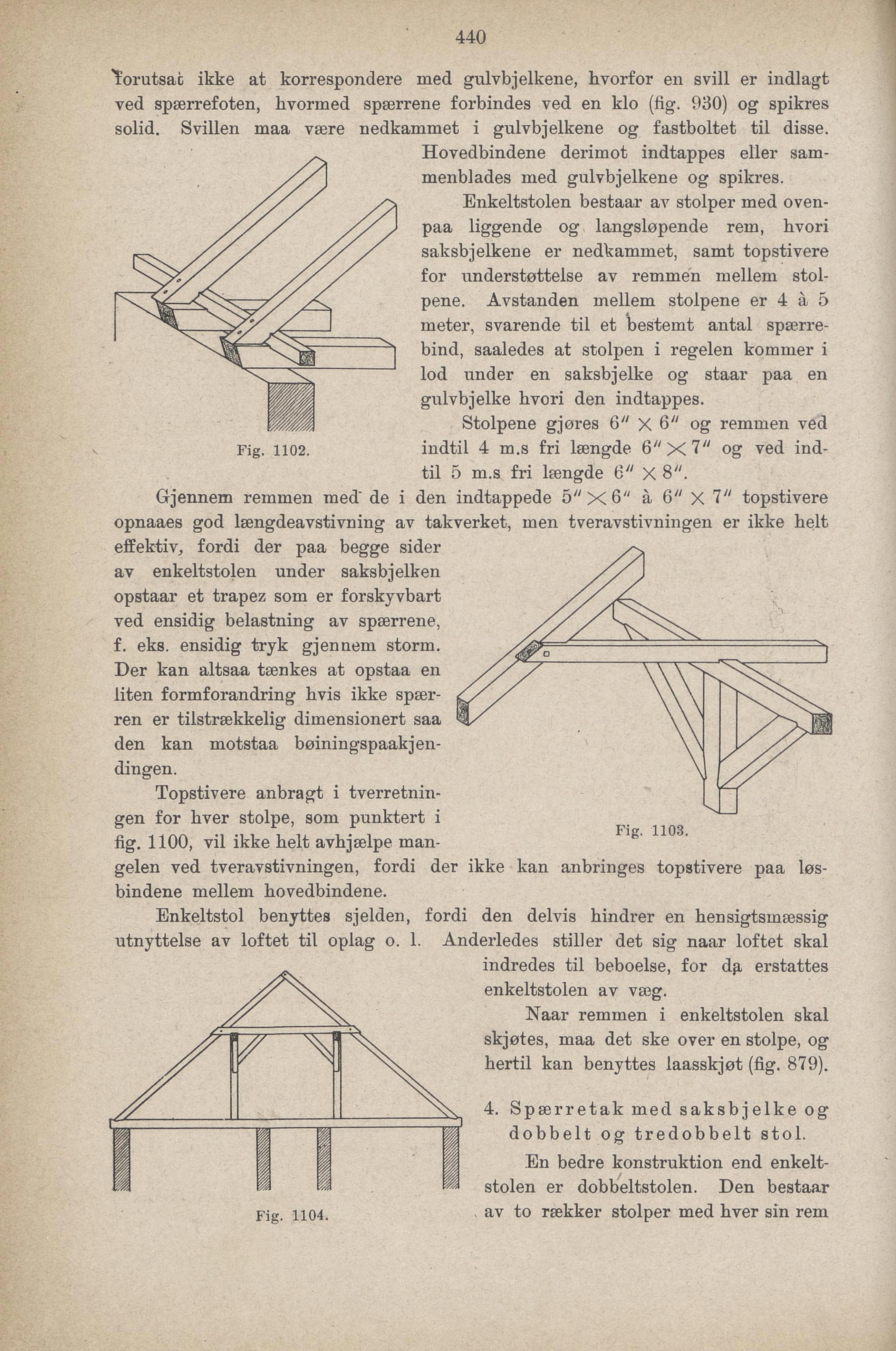

448
ikke at korrespondere med gulvbjelkene, hvorfor en svill er indlagt
ved spærrefoten, livormed spærrene forbindes ved en klo (fig. 930) og spikres
solid. Svillen maa være nedkammet i gulvbjelkene og fastboltet til disse.
Hovedbindene derimot indtappes eller sam
menblades med gulvbjelkene og spikres.
Enkeltstolen bestaar av stolper med oven
paa liggende og langsløpende rem, hvori
saksbjelkene er nedkammet, samt topstivere
for understøttelse av remmen mellem stol
pene. Avstanden mellem stolpene er 4 a 5
meter, svarende til et bestemt antal spærre
bind, saaledes at stolpen i regelen kommer i
lod under en saksbjelke og staar paa en
gulvbjelke hvori den indtappes.
Stolpene gjøres 6" X 6" og remmen ved
indtil 4 m.s fri længde 6"X7" og ved ind
til 5 m.s fri længde 6" X 8",
Fig. 1102.
Grjennem remmen med’ de i den indtappede 5"X6" å6"X 7" topstivere
opnaaes god længdeavstivning av takverket, men tveravstivningen er ikke helt
effektiv, fordi der paa begge sider
av enkeltstolen under saksbjelken
opstaar et trapez som er forskyvbart
ved ensidig belastning av spærrene,
f. eks. ensidig tryk gjennem storm.
Der kan altsaa tænkes at opstaa en
liten formforandring hvis ikke spær
ren er tilstrækkelig dimensionert saa
den kan motstaa bøiningspaakjen
dingen.
Topstivere anbragt i tverretnin
gen for hver stolpe, som punktert i
fig. 1100, vil ikke helt avhjælpe man-
Fig. 1103.
gelen ved tveravstivningen, fordi der ikke kan anbringes topstivere paa løs
bindene mellem hovedbindene.
Enkeltstol benyttes sjelden, fordi den delvis hindrer en hensigtsmæssig
utnyttelse av loftet til oplag o. 1. Anderledes stiller det sig naar loftet skal
indredes til beboelse, for erstattes
enkeltstolen av væg.
Naar remmen i enkeltstolen skal
skjøtes, maa det ske over en stolpe, og
hertil kan benyttes laasskjøt (fig. 879).
4. Spærretak med saksbjelke og
dobbelt og tredobbelt stol.
En bedre konstruktion end enkelt
stolen er dobbeltstolen. Den bestaar
av to rækker stolper med hver sin rem
Fig. 1104.
