479
disse spærrer nedfældt vindavstivere i længderetningen. Forøvrig henvises til
«De norske stavkirker» av L. Dietrichson.
I fig. 1200 er vist en moderne konstrnktion av et spærretak over et
kirkernm med laftede vægger. Hovedbindene korresponderer med bindstolpene
(strækfiskene) i væggene. Gjennem de dobbelte spændbjelker som er ned-

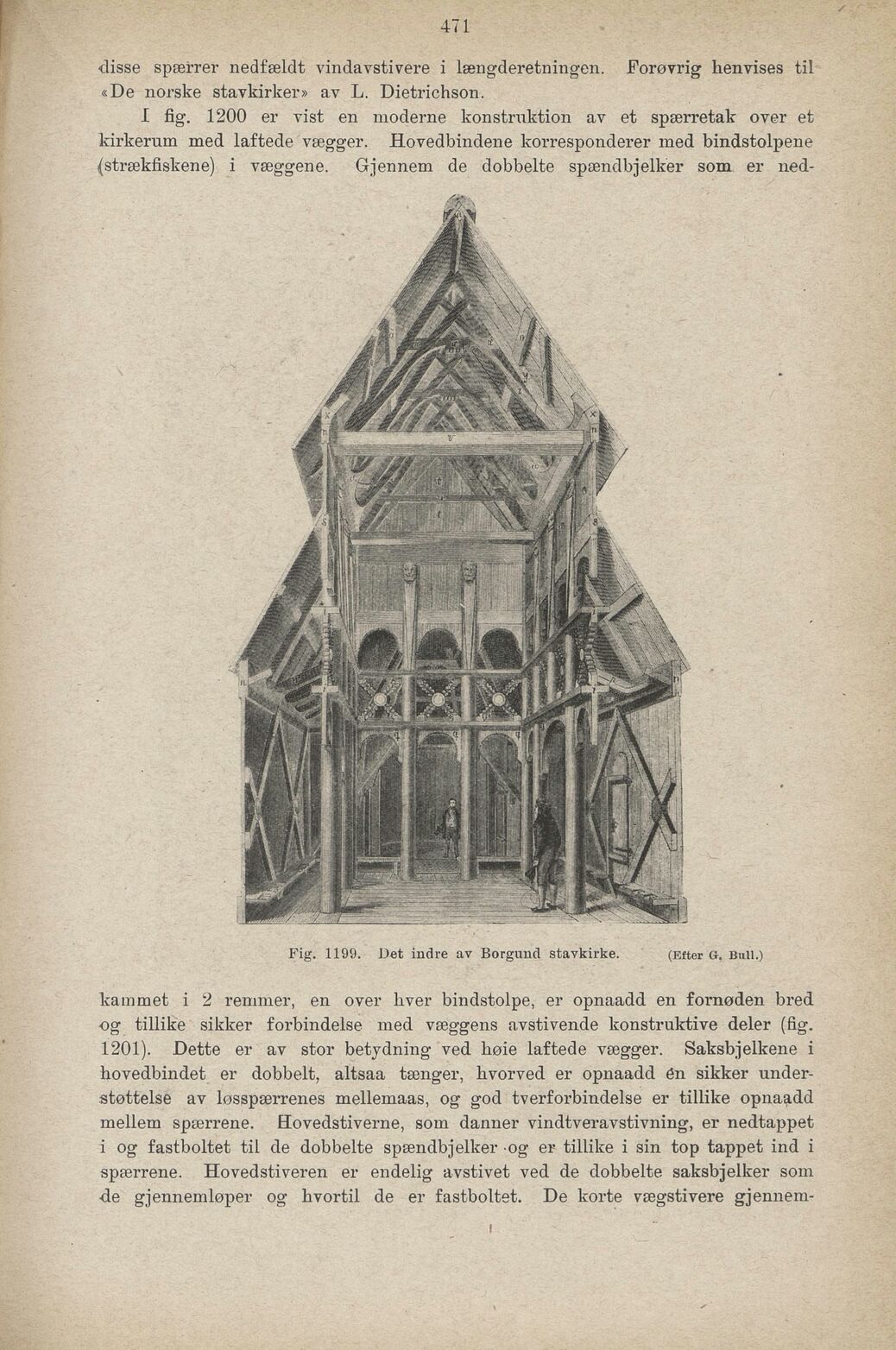

Fig. 1199. Det indre av Borgund stavkirke. (Efter G. Bull.)
kammet i 2 remmer, en over hver bindstolpe, er opnaadd en fornøden bred
og tillike sikker forbindelse med væggens avstivende konstruktive deler (fig.
1201). Dette er av stor betjdning ved bøie laftede vægger. Saksbjelkene i
hovedbindet er dobbelt, altsaa tænger, hvorved er opnaadd én sikker under
støttelse av løsspærrenes mellemaas, og god tverforbindelse er tillike opnaadd
mellem spærrene. Hovedstiverne, som danner vindtveravstivning, er nedtappet
i og fastboltet til de dobbelte spændbjelker og er tillike i sin top tappet ind i
spærrene. Hovedstiveren er endelig avstivet ved de dobbelte saksbjelker som
de gjennemløper og hvortil de er fastboltet. De korte vægstivere gjennem-
i
