søndre tverskib i Trondhjems Domkirke. I spærrebindet, som er konstruert
av avdøde arkitekt Chr. Christie, er saksbjelken svalehaleformet forbundet
med spærren. Stiverne som krydser hverandre paa halv ved, danner en god
triangulær tveravstivning.
Fig. 1204 viser interior fra Stuston, Lympenhoe.
/

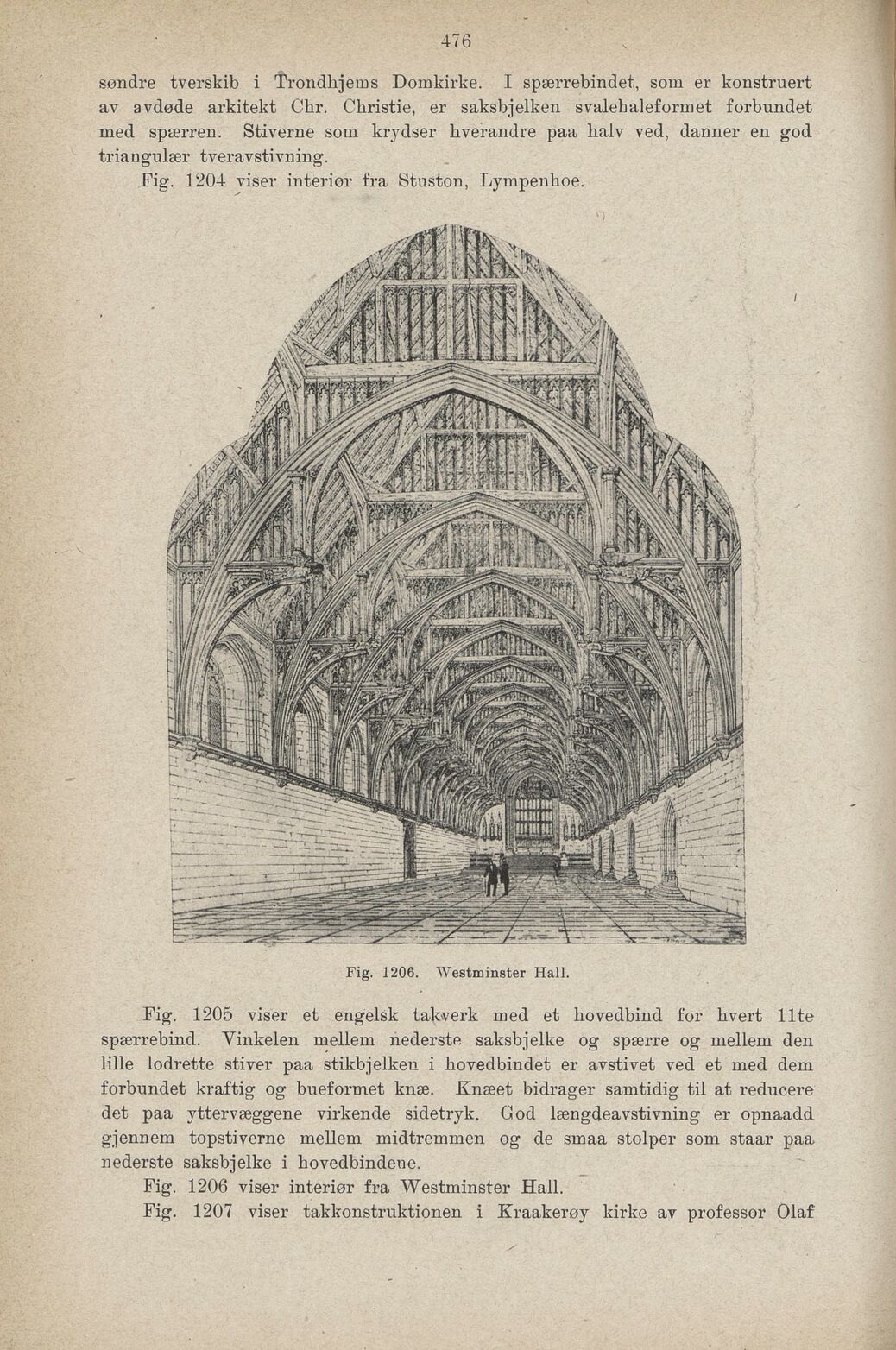

Fig. 1206. Westminster Hall,
Fig. 1205 viser et engelsk takverk med et hovedbind for hvert Ilte
spærrebind. Vinkelen mellem nedersto saksbjelke og spærre og mellem den
lille lodrette stiver paa stikbjelken i hovedbindet er avstivet ved et med dem
forbundet kraftig og bueformet knæ. Knæet bidrager samtidig til at reducere
det paa yttervæggene virkende sidetryk. God længdeavstivning er opnaadd
gjennem topstiverne mellem midtremmen og de smaa stolper som staar paa
nederste saksbjelke i hovedbindene.
Fig. 1206 viser interiør fra Westminster Hall.
Fig. 1207 viser takkonstruktionen i Kraakerøy kirke av professor Olaf
