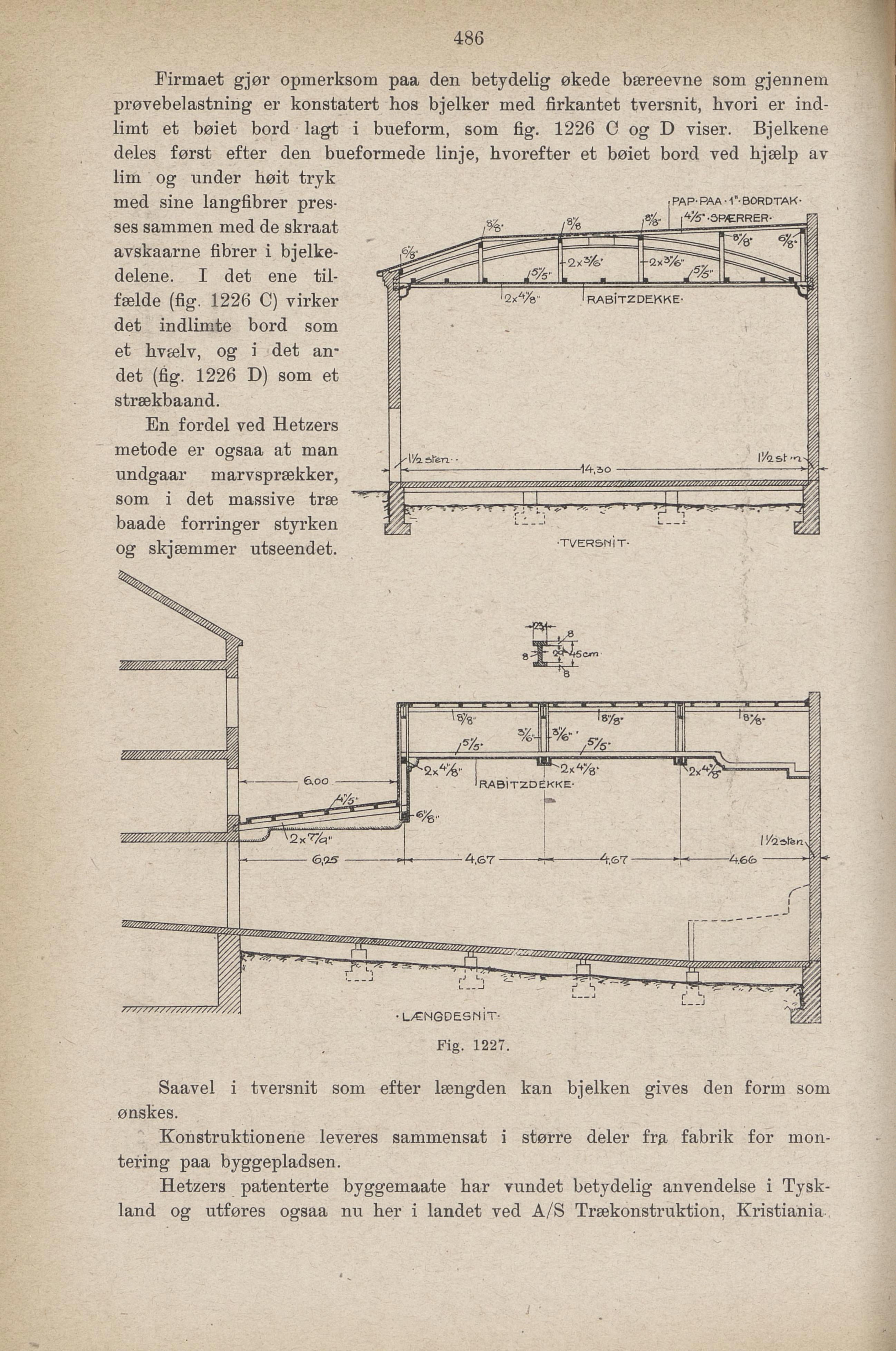

494
Firmaet gjør opmerksom paa den betydelig økede bæreevne som gjennem
prøvebelastning er konstatert hos bjelker med firkantet tversnit, hvori er ind
limt et bøiet bord lagt i bneform, som fig. 1226 Cog D viser. Bj eikene
deles først efter den bueformede linje, hvorefter et bøiet bord ved hjælp av
lim og under høit tryk
med sine langfibrer pres
ses sammen med de skraat
avskaarne fibrer i bjelke
delene. I det ene til
fælde (fig. 1226 C) virker
det indlimte bord som
et hvælv, og i det an
det (fig. 1226 D) som et
strækbaand.
En fordel ved Hetzers
metode er ogsaa at man
undgaar marvsprækker,
som i det massive træ
baade forringer styrken
og skjæmmer utseendet.
PAP- PAA • 1"- BORDTAK
•TVERShlT-
Fig. 1227.
Saavel i tversnit som efter længden kan bjelken gives den form som
ønskes.
Konstruktionene leveres sammensat i større deler fra fabrik for mon
tering paa byggepladsen.
Hetzers patenterte byggemaate har vundet betydelig anvendelse i Tysk
land og utføres ogsaa nu her i landet ved A/S Trækonstruktion, Kristiania
