526
at utføre rygspærren paa, nemlig med avkantning, som hos os stilles som
opgave ved utførelsen av svendeprøve i bygningssnekkerfaget, ikke er almin
delig at henytte i praksis ved utførelsen av aastak. Avkantningen sloifes, og
man anlægger spærren slik, at spærrens nederste tverkant set i plan gaar
gjennem raftlinjenes skjæringspunkt (fig. 1290). Rygspærrens midtlinje vil
altsaa danne skjæringslinjen mellem to plan som man tænker sig lagt paa
spærrebindene ide to takflater som møtes her. Herav følger at rygspærren
fra midten og utad vil stikke op over disse plan. Av rygspærren maa derfor
skjæres ut for aasene paa de steder hvor der lægges takaaser og svarende til
deres bredde. Aasene
vil derved faa samme
oplæg paa denne ryg
spærre som paa den
rygspærre som er
avkantet i hele sin
længde. Der følger
den fordel med denne
utførelsesmaate, at
den paaforing som i
ethvert tiifælde maa
gjøres mellem aasene
paa rygspærren av
hensyn til bordtakets
spikring til denne (jfr.
taktækning), lettere
lar sig utføre. Paa
spikringen faar nem
lig derved en flate i
spærrens hele bredde
at hvile paa. Dette

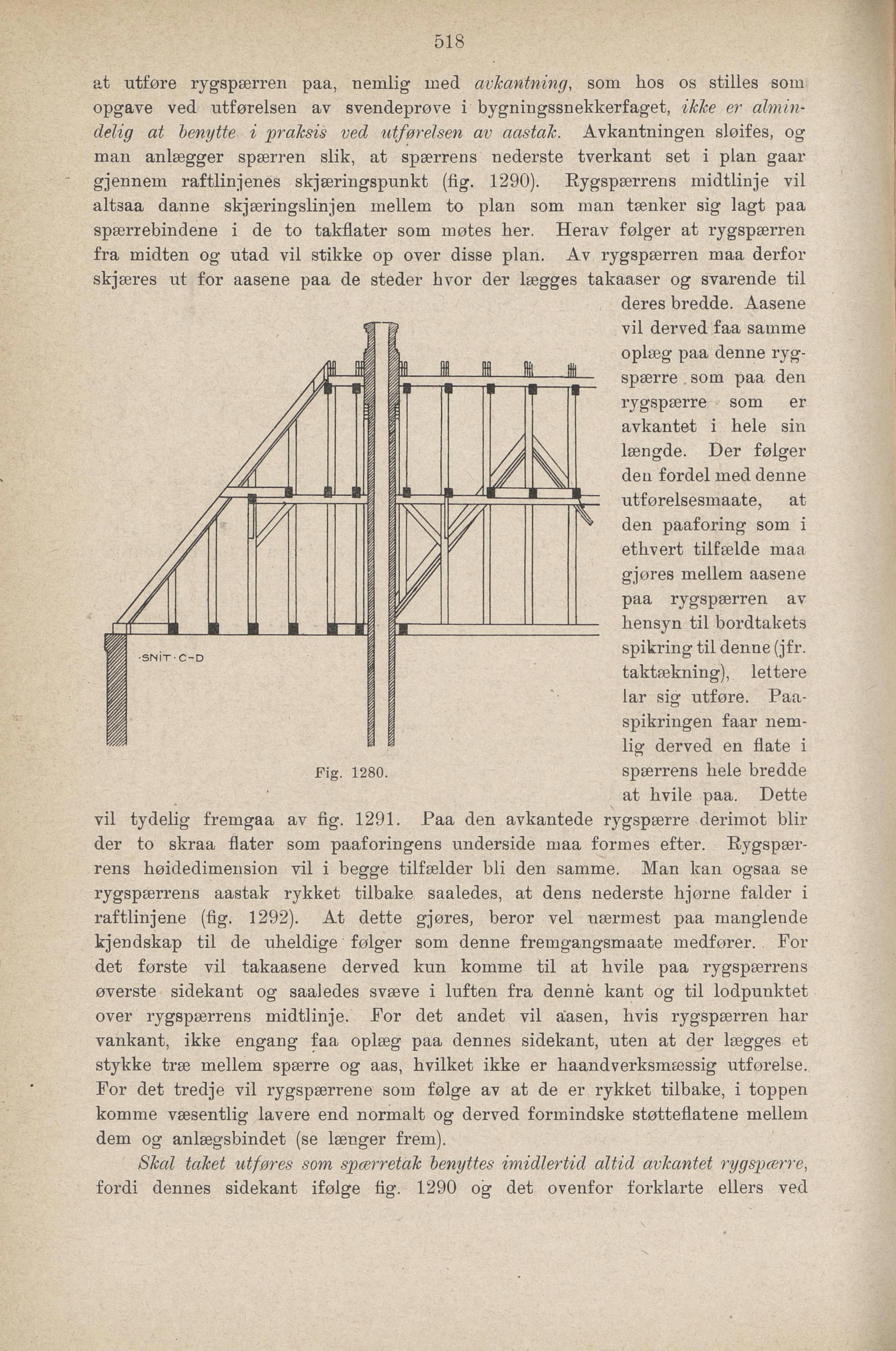

Fig. 1280.
vil tydelig fremgaa av fig. 1291. Paa den avkantede rygspærre derimot blir
der to skraa flater som paaforingens underside maa formes efter. Rygspær
rens høidedimension vil i begge tilfælder bli den samme. Man kan ogsaa se
rygspærrens aastak rykket tilbake saaledes, at dens nederste hjørne falder i
raftlinjene (fig. 1292). At dette gjøres, beror vel nærmest paa manglende
kjendskap til de uheldige følger som denne fremgangsmaate medfører. For
det første vil takaasene derved kun komme til at hvile paa rygspærrens
øverste sidekant og saaledes svæve i luften fra denne kant og til lodpunktet
over rygspærrens midtlinje. For det andet vil aasen, hvis rygspærren har
vankant, ikke engang faa oplæg paa dennes sidekant, uten at der lægges et
stykke træ mellem spærre og aas, hvilket ikke er haandverksmæssig utførelse.
For det tredje vil rygspærrene som folge av at de er rykket tilbake, i toppen
komme væsentlig lavere end normalt og derved formindske støtteflatene mellem
dem og anlægsbindet (se længer frem).
Skal taket utføres som spærretak henyttes imidlertid altid avkantet rygspærre,
fordi dennes sidekant ifølge fig. 1290 og det ovenfor forklarte ellers ved
