547
\
/
\
lemspærrene (c) er for de førstes vedkommende forbundet med kongen ved en
saksbjelke, som hviler paa den ovenfor nævnte tverpost (a), og for de sidstes
vedkommende bare med tver
postene (a).
V. gruppe: Til denne
gruppe henregnes taarn
hjelmer med regulær hinder-
JconstruJction og med staa
ende stol d. v. s. med ho
vedbind. Herpaa viser fig.
1336 eksempel, som er et
snit gjennem midten, para
lelt med en av taarnsidene.
I denne hjelm danner de
diagonalt mot hinanden
staaende rygspærrer fire
hovedbind, hvorav et er
særskilt optegnet i figuren.
Hovedbindene og mellem
spærrene er understøttet av
staaende stoler, hvorav der
er to rækker ovenpaa hin
anden. Umiddelbart over
og paa disse iigger saksbjel
kelag, hvis saksbjelker er
forbundet med samtlige ryg
spærrer. Ovenfor den øver
ste stol er to lignende saks
bjelkelag anbragt, men disse
hviler paa knegter som er
fæstet til rygspærrene. Hver
stoletage bestaar egentlig av
otte stoler, nemlig en for
hver takflate, men de dan
ner tilsammen et hele, alt
saa én prismatisk indre op
bygning. Stolenes stolper
er forsynt med indadgaa
ende fotstivere og de oven
paa hinanden staaende stol
konstruktioner er i sin hel
het indbyrdes forbundet og
avstivet med stivere, som

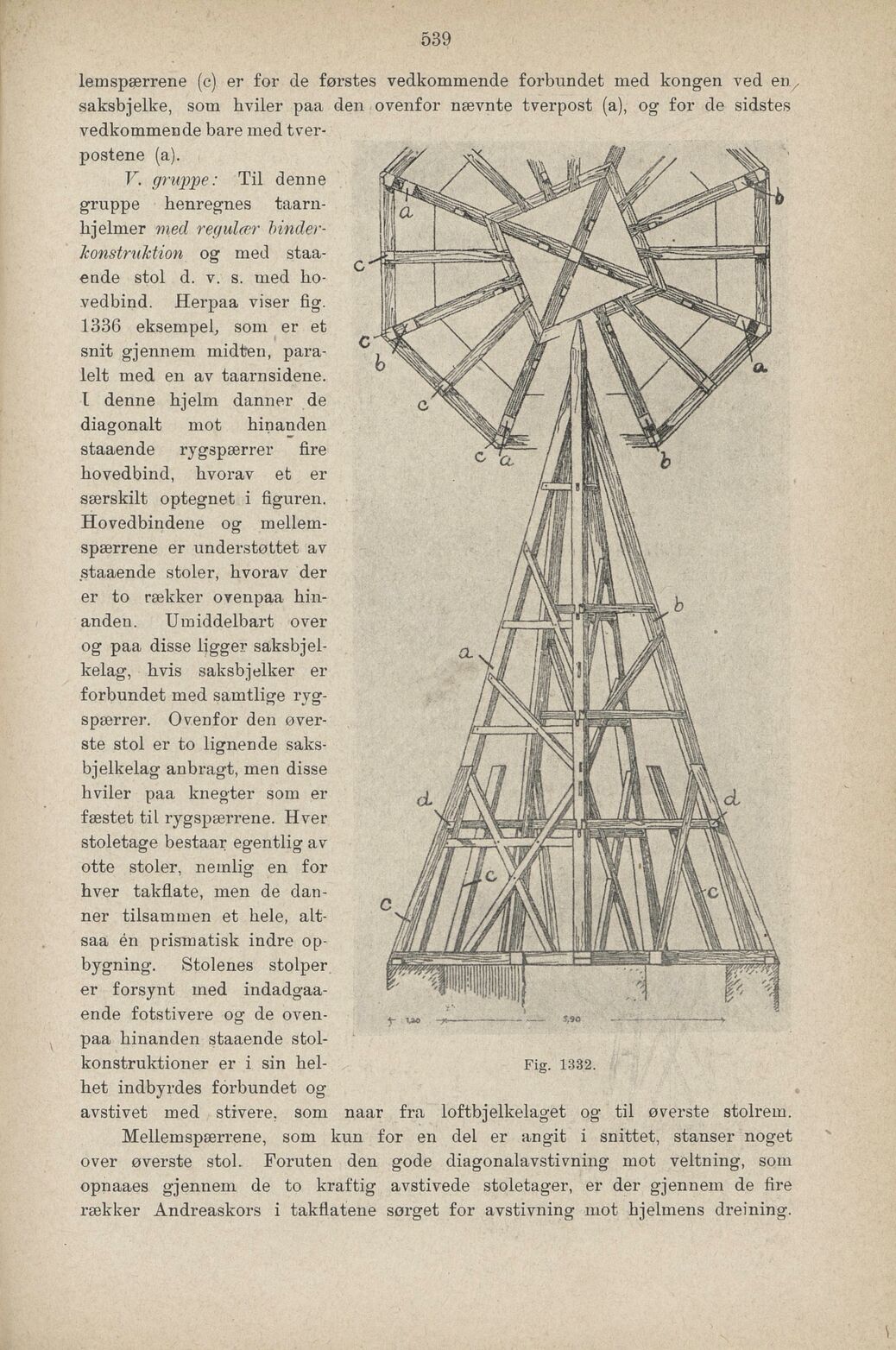

Fig. 1332.
naar fra loftbjelkelaget og til øverste stolrem.
Meliemspærrene, som kun for en del er angit i snittet, stanser noget
over øverste stol. Foruten den gode diagonalavstivning mot veltning, som
opnaaes gjennem de to kraftig avstivede stoletager, er der gjennem de fire
rækker Andreaskors i takflatene sørget for avstivning mot hjelmens dreining.
