552
Træverket maa i
regelen ikke svækkes
med overbladninger
paa halv ved. For
øvrig henvises i saa
henseende til den
tidligere beskrivelse
av træforbindelser
og nedenstaaende be
skrivelse med tegnin
ger av njere taarn
hjeimkonstruktioner.
Baade av hensyn til
træforbindelsene,
som svækker træet,
og av hensyn til
taarnets stabilitet ei
det at anbefale at
benytte forholdsvis
store dimensioner
paa træverket. Træ
verket bør desuten
være tørt, forat dets
enkelte deler ikke
skal svinde og sætte
sig og de enkelte
forbindelser ikke un
dergaa forandringer.
Jo større egenvegt
Plansnit II—II.
Fig. 1339. Plansnit III—III
desto større sikkerhet mot veltning, naar
takkonstrnktionen forøvrig er rigtig.

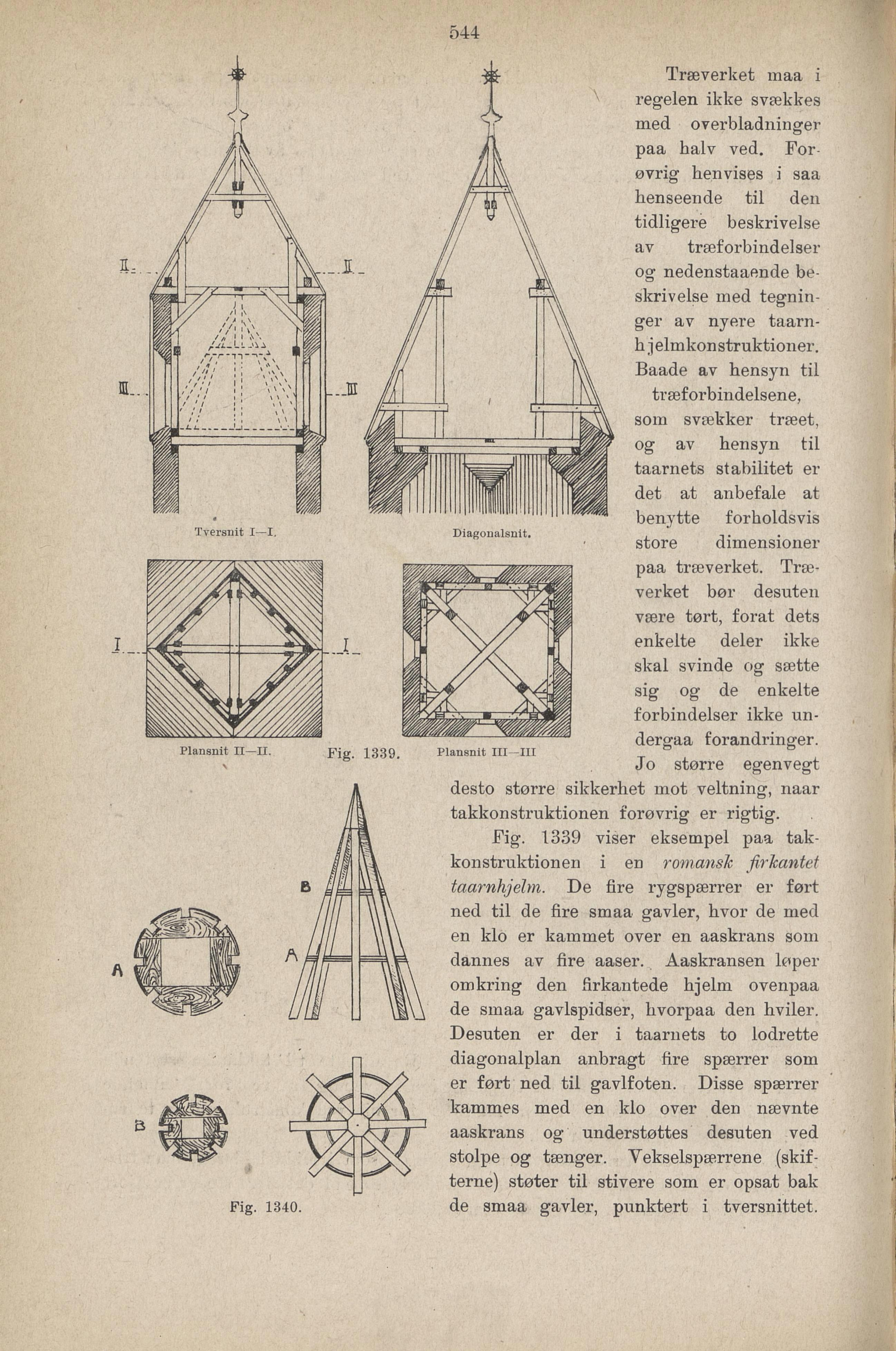

Fig. 1339 viser eksempel paa tak
konstrnktionen i en romansk firkantet
taarnhjelm. De fire rygspærrer er ført
ned til de fire smaa gavler, hvor de med
en klo er kammet over en aaskrans som
dannes av fire aaser. Aaskransen løper
omkring den firkantede hjelm ovenpaa
de smaa gavlspidser, hvorpaa den hviler.
Desnten er der i taarnets to lodrette
diagonalplan anbragt fire spærrer som
er ført ned til gavlfoten. Disse spærrer
kammes med en klo over den nævnte
aaskrans og understøttes desuten ved
stolpe og tænger. Yekselspærrene (skif
terne) støter til stivere som er opsat bak
de smaa gavler, punktert i tversnittet.
Fig. 1340
