558
og ligger altid ovenfor Andreaskorsenes fot, altsaa over aaskransene. Andreas
korsene er utført av 7" X 7" overbladet i krydsningspunktet og her spikret.
Aaskransene er utført av 6" X 7" og forbundet med rygspærrene. Altsaa
rygspærrene overskjæres ikke av aasene. Paa aaskransene hviler fire stk.

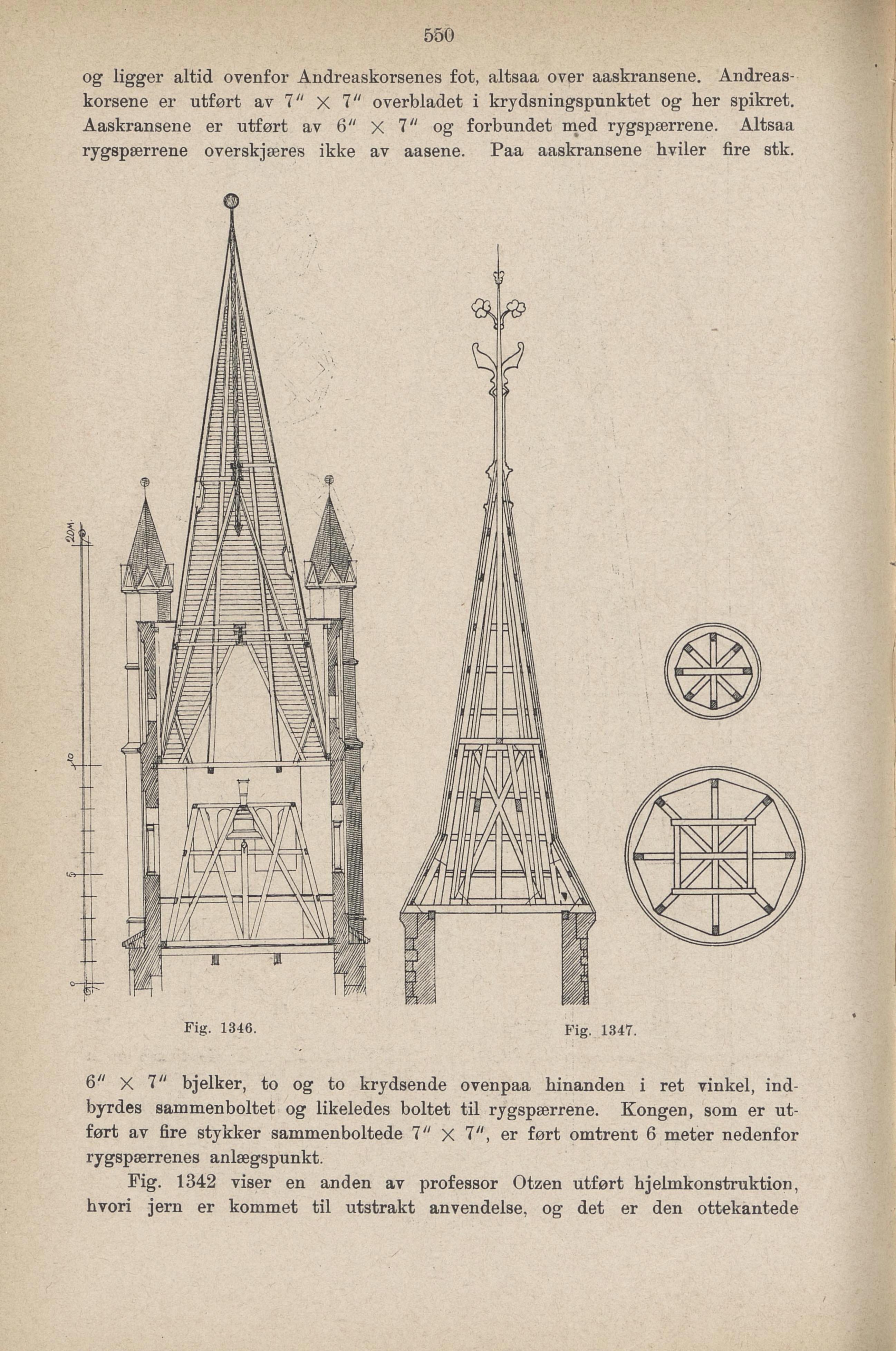

Fig. 1346 Fig. 1347
6y/ X 7" bjelker, to og to krydsende ovenpaa hinanden i ret vinkel, ind
byrdes sammenboltet og likeledes boltet til rygspærrene. Kongen, som er ut
ført av fire stykker sammenboltede 7" X 7", er ført omtrent 6 meter nedenfor
rygspærrenes anlægspunkt.
Fig. 1342 viser en anden av professor Otzen utført hjelmkonstruktion,
hvori jern er kommet til utstrakt anvendelse, og det er den ottekantede
