561
konstruktion med klokkestol i Frogner kirke av arkitekt Ivar Næss, færdig
bjgget 1908. Desuten viser fig, 1349 snit og 1350 fotografi av Yaalerengen
kirke av arkitekt Sinding-Larsen, færdigbygget 1902, Hjelmen er av sten og
er indvendig forsynt med 5 bjelkelag paa utstukne bærestener som avstivende
hjælpekonstruktion. Hjelmen er utført av klæbersten med horisontale ligge
fuger (lagerfuger). Byarkitekten i Kristiania har meddelt forfatteren at nagtet
man vistnok i aarenes løp
har konstatert baade sved
vand med rimdannelse samt
i ringe ntstrækning ogsaa
vanddrev mellem fugene
paa indvendig side, har
dette dog ikke foranlediget
nogen motforanstaltning, da
nogen skade eller forringelse
i en eller anden henseende
ikke har kunnet paavises.
Man har gjort den erfaring,
at det er heldig at de i
hjelmens øvre og nedre par
tier anbragte luker holdes
aapne, saaledes at tempera
turen ute og inde blir no
genlunde ens.
Av andre taarnkon
struktioner, nemlig taarn
med bøiede flater, som maa
tildannes av planker som
enten helt træder istedetfor
spærrer eller som spikres
utenpaa spærren, skal vises
nogen eksempler. Fig. 1351
viser tegning med detaljer
av ottekantet taarn, nærmest
«takrytter», hentet fra pro
fessor Th. Bohm, Handb. d.
Holzkonstruktionen. Denne
hjelms hovedkonstruktions-

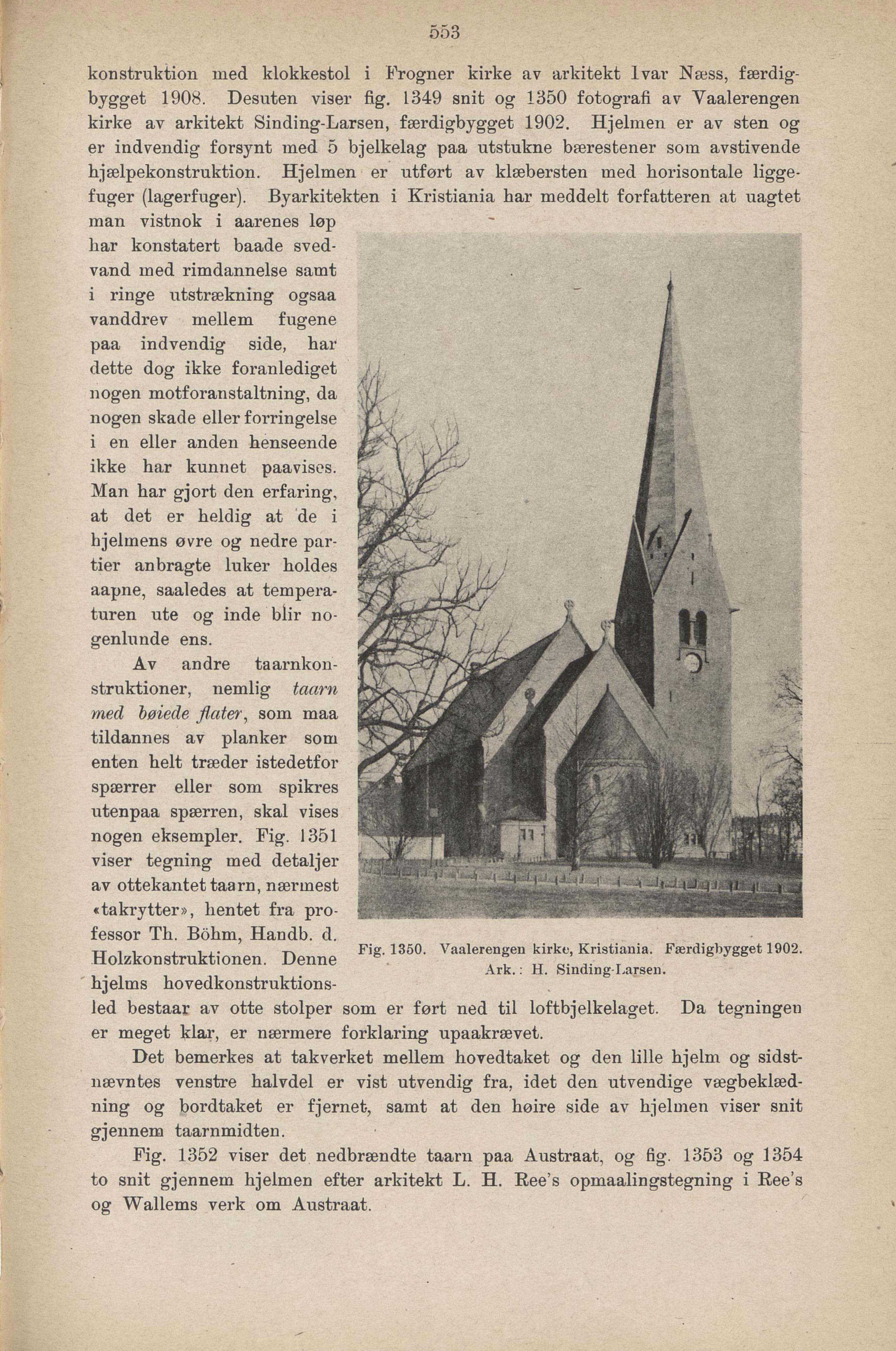

Fig. 1350. Vaalerengen kirke, Kristiania. Færdigbygget 1902.
Ark.; H. Sinding-Larsen
Jed bestaar av otte stolper som er ført ned til loftbjelkelaget. Da tegningen
er meget klar, er nærmere forklaring upaakrævet.
Det bemerkes at takverket mellem hovedtaket og den lille hjelm og sidst
nævntes venstre halvdel er vist utvendig fra, idet den utvendige vægbeklæd
ning og bordtaket er fjernet, samt at den høire side av hjelmen viser snit
gjennem taarnmidteu.
Fig. 1352 viser det nedbrændte taarn paa Austraat, og fig. 1353 og 1354
to snit gjennem hjelmen efter arkitekt L. H. Ree’s opmaalingstegning i Ree’s
og Wallems verk om Austraat.
