603
c
r-*
a
-c
o
O

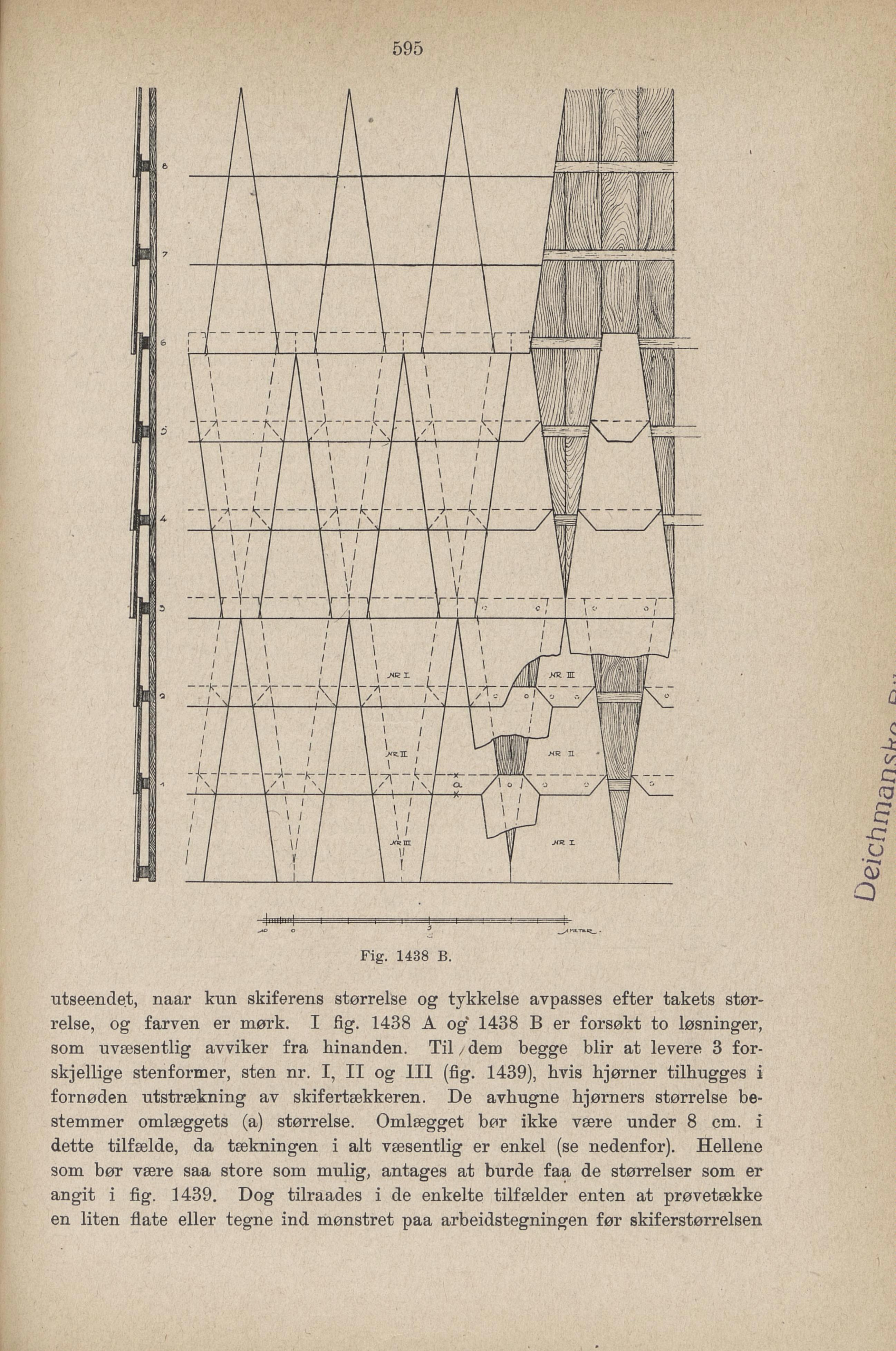

Fig. 1438 B.
utseendet, naar knn skiferens størrelse og tykkelse avpasses efter takets stør
relse, og farven er mørk. I fig. 1438 A og 1438 B er forsøkt to løsninger,
som uvæsentlig avviker fra hinanden. Til / dem begge blir at levere 3 for
skjellige stenformer, sten nr. I, II og 111 (fig. 1439), hvis hjørner tilhugges i
fornøden ntstrækning av skifertækkeren. De avhugne bjørners størrelse be
stemmer omlæggets (a) størrelse. Omlægget bør ikke være under 8 cm. i
dette tilfælde, da tækningen i alt væsentlig er enkel (se nedenfor). Hellene
som bør være saa store som mulig, antages at burde faa de størrelser som er
angit i fig. 1439. Dog tilraades i de enkelte tilfælder enten at prøvetække
en liten flate eller tegne ind mønstret paa arbeidstegningen før skiferstørrelsen
