607
1

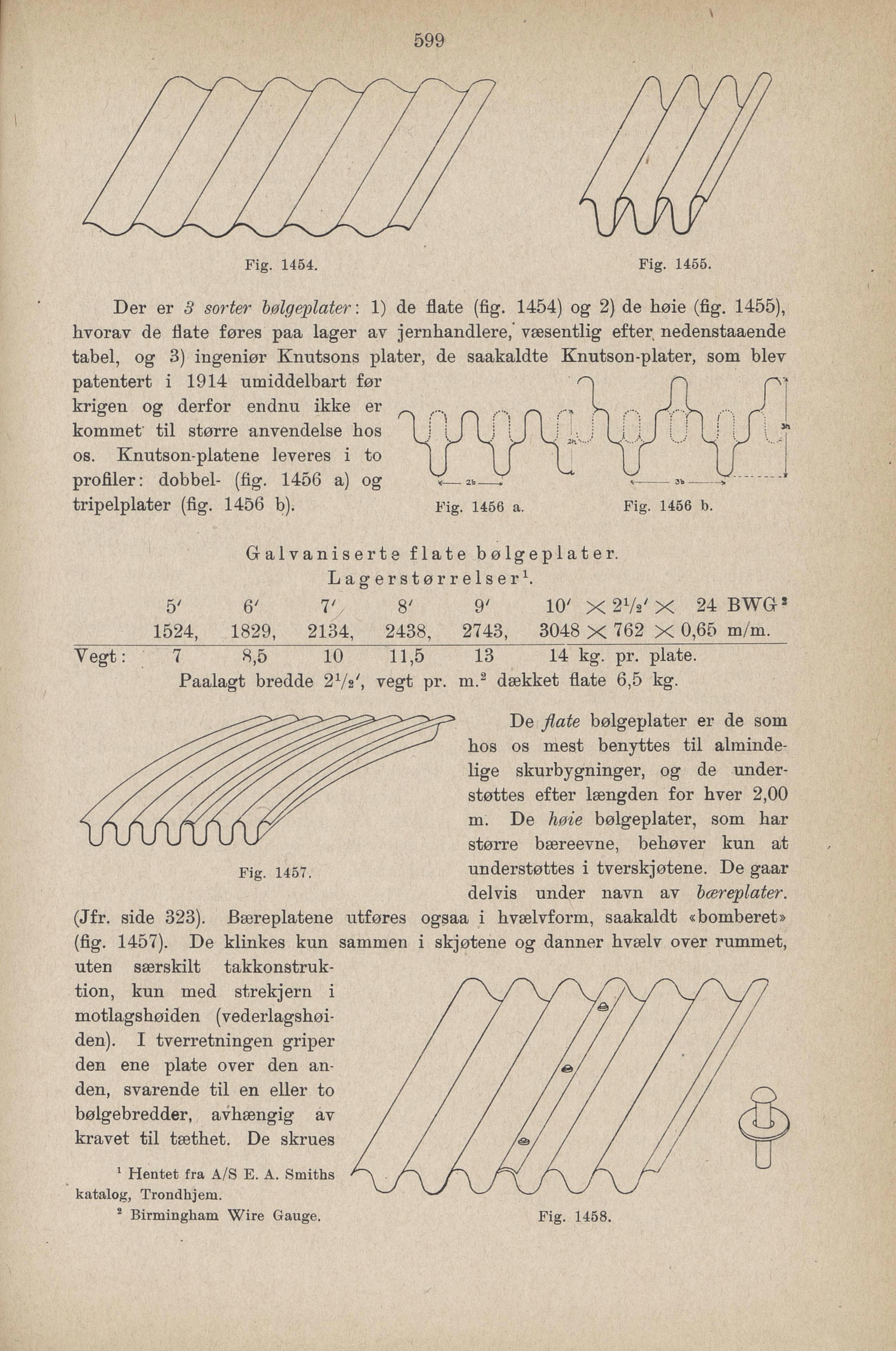

Fig. 1454. Fig. 1465.
Der er 3 sorter bølgeplater : 1) de flate (fig. 1454) og 2) de høie (fig. 1455),
hyoray de flate føres paa lager av jernhandlere, væsentlig efter nedenstaaende
tabel, og 3) ingeniør Knutsons plater, de saakaldte Knutson-plater, som blev
patentert i 1914 umiddelbart før
krigen og derfor endnu ikke er
kommet’ til større anvendelse hos
os. Knutson-platene leveres ito
profiler: dobbel- (fig. 1456 a) og
tripelplater (fig. 1456 b). Fig. 1466 a. Fig. 1456 b.
Galvaniserte flate bølgeplater
Lagerstørrelser 1.
5’ 6’ T 8’ 9’ 10’ X 2Va’ X 24 BWG 2
1524, 1829, 2134, 2438, 2743, 3048 X 762 X 0,65 m/m.
De flate bølgeplater er de som
hos os mest benyttes til alminde
lige skurbygninger, og de under
støttes efter længden for hver 2,00
m. De høie bølgeplater, som har
større bæreevne, behøver kun at
understøttes i tverskjøtene. De gaar
delvis under navn av bæreplater.
Fig. 1467.
(Jfr. side 323). Bæreplatene utføres ogsaa i hvælvform, saakaldt «bomberet»
(fig. 1457). De klinkes kun sammen i skjøtene og danner hvælv over rummet,
uten særskilt takkonstruk
tion, kun med strekjern i
motlagshøiden (vederlagshøi
den). I tverretningen griper
den ene plate over den an
den, svarende til en eller to
bølgebredder, avhængig av
kravet til tæthet. De skrues
1 Hentet fra A/S E. A. Smiths
katalog, Trondhjem.
2 Birmingham Wire Gange. Fig. 1458.
Yegt: 7 8,5 10 11,5 13 14 kg-, pr. plate.
Faalagt bredde 2VV, vegt pr. m. 2 dækket flate 6,5 kg.
