I
Y. OVERLYS
Overlys kan opdeles i to grupper; 1) de som danner skraanende tak
flater, og 2) de som danner horisontale flater og tillike kan trafikeres.
Som eksempel paa overlys med skraanende takflate skal her efter velvillige
meddelelser av arkitekt W. Hansteen leveres en beskrivelse av overlyskon
struktionen i den nuværende bygning for «Centralbanken for Norge», Tolcl
bodgaten 20, Kristiania, bygget omkring 1902.
PLAM

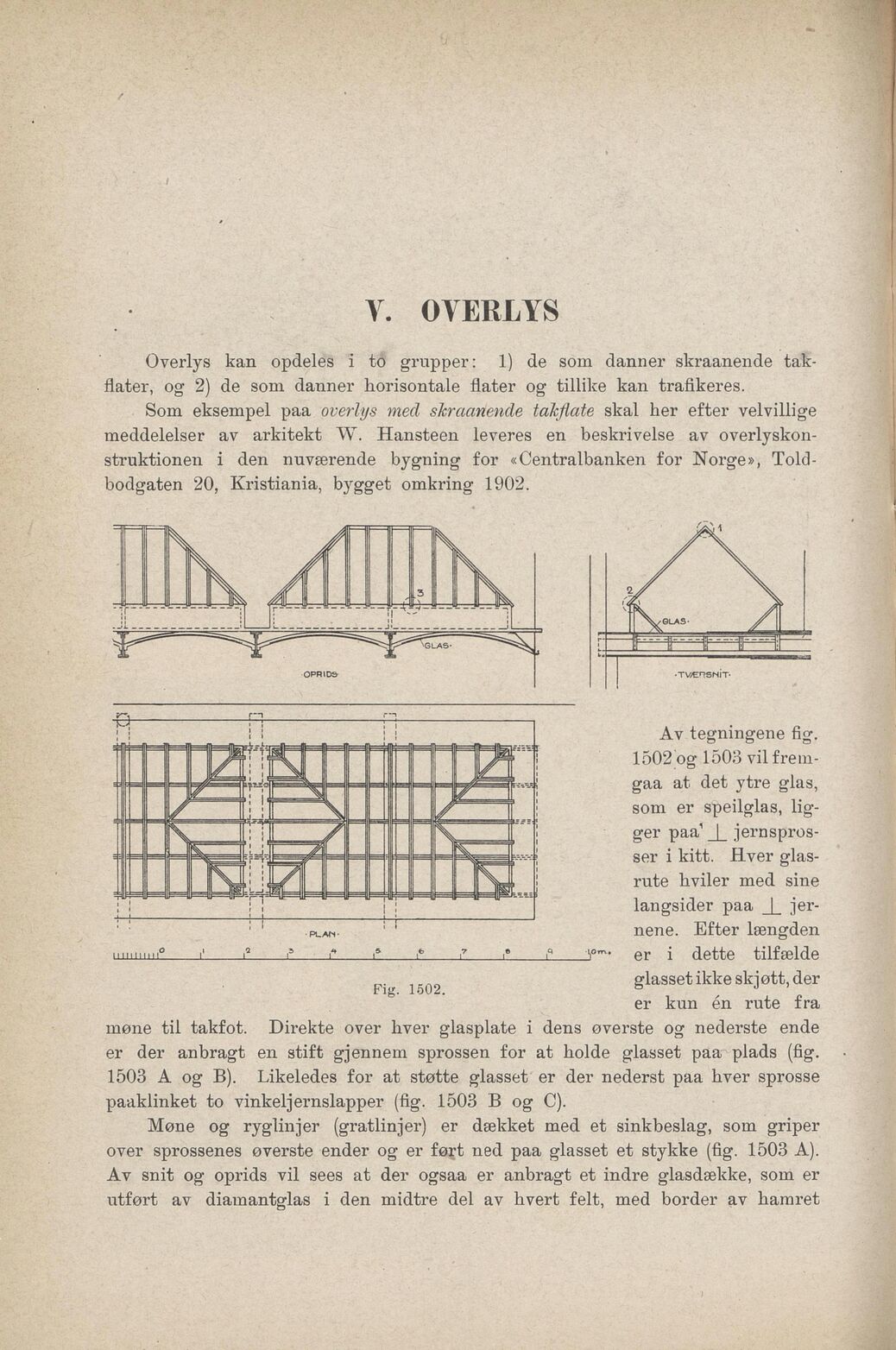

Av tegningene fig.
1502 og 1503 vil frem
gaa at det ytre glas,
som er speilglas, lig
ger paa1 J_ jernspros
ser i kitt. Hver glas
rute hviler med sine
langsider paa J_ jer
nene. Efter længden
iiiiiiiini0 i’ i2 ?r i5 ifc i7 *iq ’iom‘ er i dette tilfælde
glasset ikke skjøtt, der
er knn én rute fra
Fig. 1502.
møne til takfot. Direkte over hver glasplate i dens øverste og nederste ende
er der anbragt en stift gjennem sprossen for at holde glasset paa plads (fig.
1503 A og B). Likeledes for at støtte glasset er der nederst paa hver sprosse
paaklinket to vinkeljernslapper (fig. 1503 B og C).
Møne og ryglinjer (gratlinjer) er dækket med et sinkbeslag, som griper
over sprossenes øverste ender og er ført ned paa glasset et stykke (fig. 1503 A).
Av snit og oprids vil sees at der ogsaa er anbragt et indre glasdække, som er
utført av diamantglas i den midtre del av hvert felt, med border av hararet
