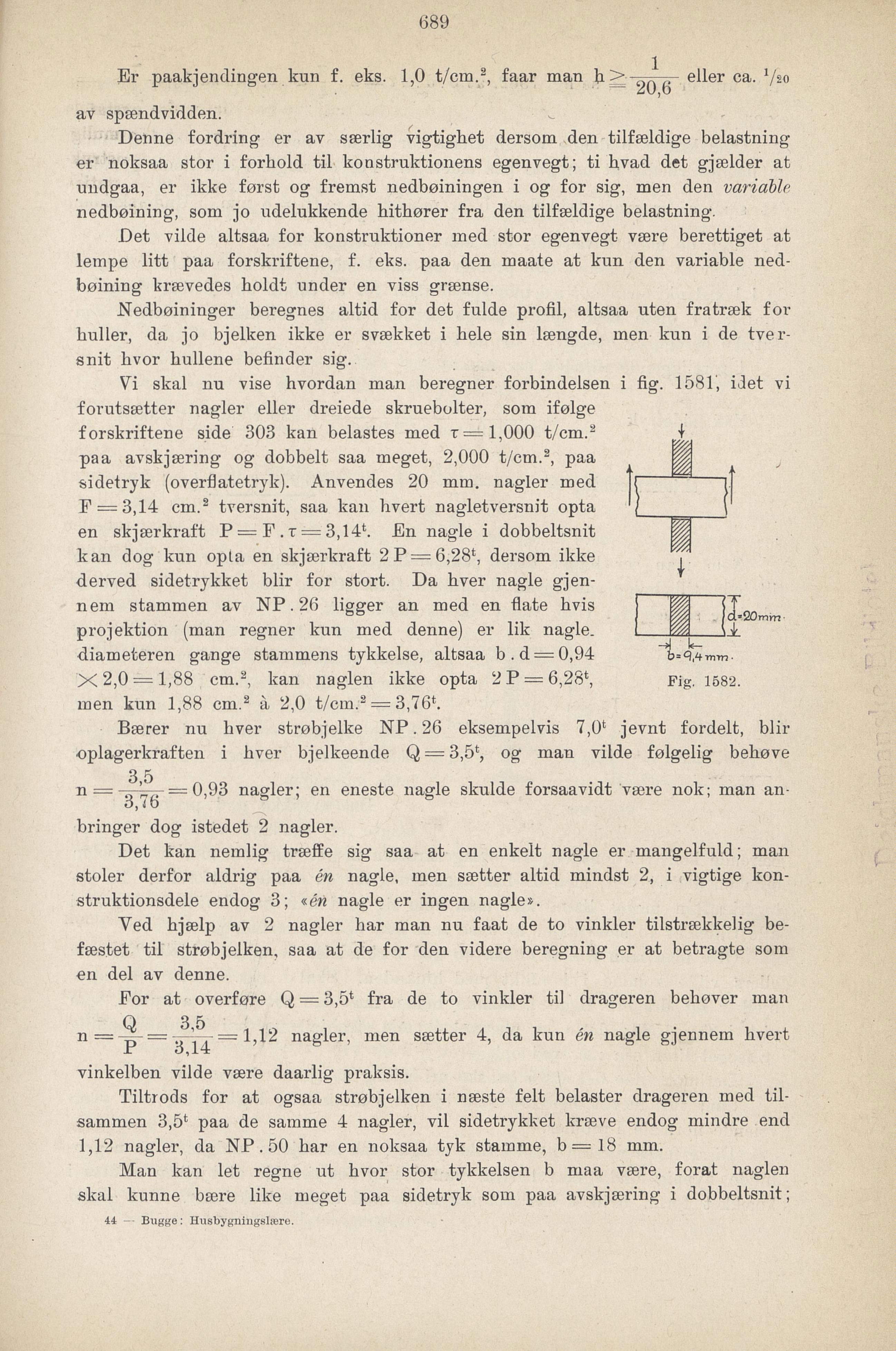

697
V
r.
Er paakjendingen kun f. eks. 1,0 t/cm. 2, faar man h > eller ca. J/so
av spændvidden.
Denne fordring er av særlig vigtighet dersom den tilfældige belastning
er noksaa stor i forhold til konstrnktionens egenvegt; ti hvad det gjælder at
undgaa, er ikke først og fremst nedbøiningen i og for sig, men den variable
nedbøining, som jo ndelukkende hithører fra den tilfældige belastning.
Det vilde altsaa for konstruktioner med stor egenvegt være berettiget at
lempe litt paa forskriftene, f. eks. paa den maate at knn den variable ned
bøining krævedes holdt under en viss grænse.
Nedbøininger beregnes altid for det fulde profil, altsaa uten fratræk for
huller, da jo bjelken ikke er svækket i hele sin længde, men kun i de tver
snit hvor hullene befinder sig.
Vi skal nu vise hvordan man beregner forbindelsen i fig. 1581, idet vi
forutsætter nagler eller dreiede skruebolter, som ifølge
forskriftene side 303 kan belastes med r =1,000 t/cm. 2
paa avskjæring og dobbelt saa meget, 2,000 t/cm.2, paa
sidetryk (overflatetryk). Anvendes 20 mm. nagler med
F = 3,14 cm. 2 tversnit, saa kan hvert nagletversnit opta
en skjærkraft P=F
.r = 3,14t. En nagle i dobbeltsnit
kan dog kun opta en skjærkraft 2P = 6,28t, dersom ikke
derved sidetrykket blir for stort. Da hver nagle gjen-
f
i
nem stammen av NP
. 26 ligger an med en flate hvis | |||
projektion (man regner kun med denne) er lik nagle. i
diameteren gange stammens tykkelse, altsaa b.d = 0,94
X 2,0 = 1,88 cm. 2, kan naglen ikke opta 2P = 6,2b1, Fig. 1582.
men kun 1,88 cm.2 a 2,0 t/cm. 2 = 3,76b
Bærer nu hver strøbjelke NP
. 26 eksempelvis 7,0* jevnt fordelt, blir
oplagerkraften i hver bjelkeende Q = 3,5*, og man vilde følgelig behøve
3 5
n = -g-—- = 0,93 nagler; en eneste nagle skulde forsaavidt være nok; man an
bringer dog istedet 2 nagler.
Det kan nemlig træffe sig saa at en enkelt nagle er mangelfuld; man
stoler derfor aldrig paa én nagle, men sætter altid mindst 2, i vigtige kon
struktionsdele endog 3; «én nagle er ingen nagle».
Yed hjælp av 2 nagler har man nu faat de to vinkler tilstrækkelig be
fæstet til strøbjelken, saa at de for den videre beregning er at betragte som
en del av denne.
For at overføre Q = 3,5* fra de to vinkler til drageren behøver man
Q 3 5
n =bp = = 1,12 nagler, men sætter 4, da kun én nagle gjennem hvert
1 O, J.TC
vinkelben vilde være daarlig praksis.
Tiltrods for at ogsaa strøbjelken i næste felt belaster drageren med til
sammen 3,5* paa de samme 4 nagler, vil sidetrykket kræve endog mindre end
1,12 nagler, da NP
. 50 har en noksaa tyk stamme, b=l8 mm.
Man kan let regne ut hvor stor tykkelsen b maa være, forat naglen
skal kunne bære like meget paa sidetryk som paa avskjæring i dobbeltsnit;
44 Bugge •’ Husbygniugslrere.
