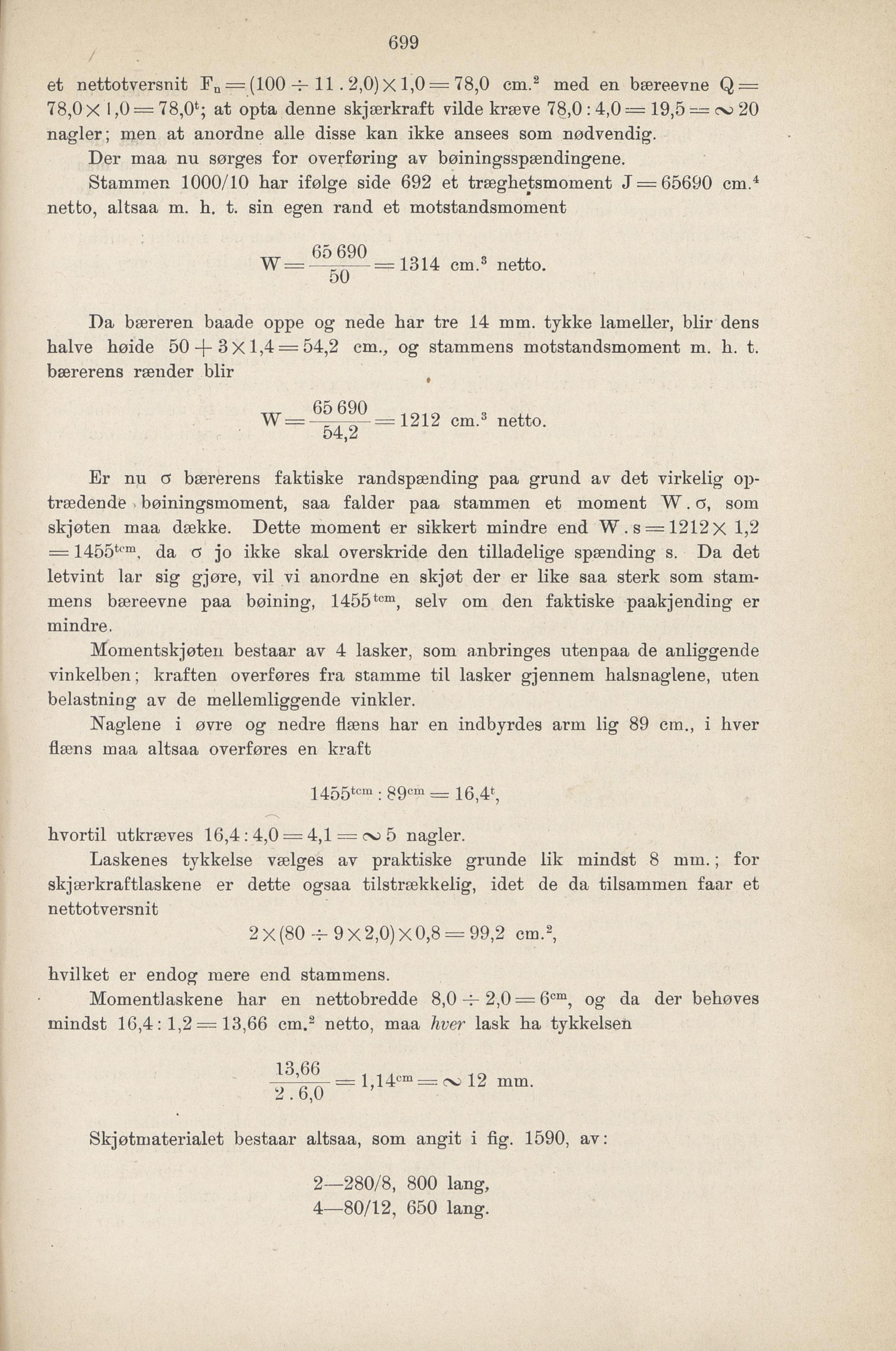

707
et nettotversnit Fn = (100 — 11.2,0) X 1,0 = 78,0 cm.2 med en bæreevne Q =
78,0 x 1 ,0 = 78,0*; at opta denne skjærkraft vilde kræve 78,0 : 4,0 — 19,5 — cv> 20
nagler; men at anordne alle disse kan ikke ansees som nødvendig.
Der maa nu sørges for overføring av bøiningsspændingene.
Stammen 1000/10 har ifølge side 692 et træghetsmoment J = 65690 cm.4
netto, altsaa m. h. t. sin egen rand et motstandsmoment
Da bæreren baade oppe og nede har tre 14 mm. tykke lameller, blir dens
halve høide 50-f 3 X 1,4 = 54,2 cm., og stammens motstandsmoment m. h. t.
bærerens rænder blir
Er nu a bærerens faktiske randspænding paa grund av det virkelig op
trædende bøiningsmoment, saa falder paa stammen et moment W. o, som
skjøten maa dække. Dette moment er sikkert mindre end W.s = 1212x 1,2
= 1455tcm, da a jo ikke skal overskride den tilladelige spænding s. Da det
letvint lar sig gjøre, vil vi anordne en skjøt der er like saa sterk som stam
mens bæreevne paa bøining, 1455tcm, seiv om den faktiske paakjending er
mindre.
Momentskjøten bestaar av 4 lasker, som anbringes utenpaa de anliggende
vinkelben; kraften overføres fra stamme til lasker gjennem halsnaglene, uten
belastning av de mellemliggende vinkler.
Naglene i øvre og nedre flæns har en indbyrdes arm lig 89 cm., i hver
flæns maa altsaa overføres en kraft
Laskenes tykkelse vælges av praktiske grunde lik mindst 8 mm.; for
skjærkraftlaskene er dette ogsaa tilstrækkelig, idet de da tilsammen faar et
nettotversnit
hvilket er endog raere end stammens.
Momentlaskene har en nettobredde 8,0 — 2,0 = 6cm, og da der behøves
mindst 16,4:1,2 = 13,66 cm.2 netto, maa hver lask ha tykkelsen
Skjøtmaterialet bestaar altsaa, som angit i fig. 1590, av
2—280/8, 800 lang,
4—80/12, 650 lang.
6o 690 3
W = ———= 1314 cm.3 netto.
dO
6o690 3
W== 1212 cm. netto.
54,2
1455tcm : 89cm = 16,4*,
hvortil utkræves 16,4 : 4,0 = 4,1 =oj 5 nagler.
2X(80 -f 9x2,0)X0,8 = 99,2 cm. 2,
13,66
——pr-— = l,14cm = cv; 12 mm.
2 . 6,0
