709
13. Søiler i almindelighet. Støpejernssøiler.
Søiler utføres saavei av llussjern (valsede profiler) som av støpejern
I almindelighet vil man foretrække flussjernssøiler, da disse er tilforlade
ligere og i konstruktiv henseende bekvemmere; bøiningsmomenter, f. eks. paa
grund av ekscentrisk belastning, har mindre at si, seiv om de blir noksaa
betydelige, i hvilket tii
fælde man rigtignok bør
ta hensyn til dem ved
dimensioneringen.
Ved støpejernssøiler
øker bøiningsmomenter i
langt høiere grad faren
for knækning, hvilket
især kommer derav at
større ekscentriciteter kan
medføre strækspændin
ger, som materialet ikke
taaler, paa den motsatte
side av søilen; derved
knækker, eller kanske
rettere sagt brækker den.
Men desuten kan man
ved støpejern, seiv om søi
len støpes staaende, ikke
med samme sikkerhet som
ved valseprofiler paaregne at den forutsatte tykkelse
ogsaa er tilstede; det vil forekomme at søilen paa
den ene side er noget tykkere end paa den anden.
Endvidere vil støpegods i almindelighet være
mere ntsat for temperaturspændinger.
Av de nævnte grunde foreskriver man gjerne
at almindelige runde støpejernssøilers vægtykkelse
skal være mindst Vio av den ytre diameter, dog
ikke under 16 mm. og at konsoler til oplagring av
bærere ikke skal rage frem mere end Vs av dia
meteren, dog høist 12 cm.; for at avgi tilstrækkelig
Pig x59i oplagringsflate og tillate befæstning av bæreren dog
heller ikke mindre end 6 cm.
Undtagelsesvis anvendes — i frontvægger, mellem butikvinduer — støpe
jernssøiler med hult kvadratisk eller rektangulært tversnit.

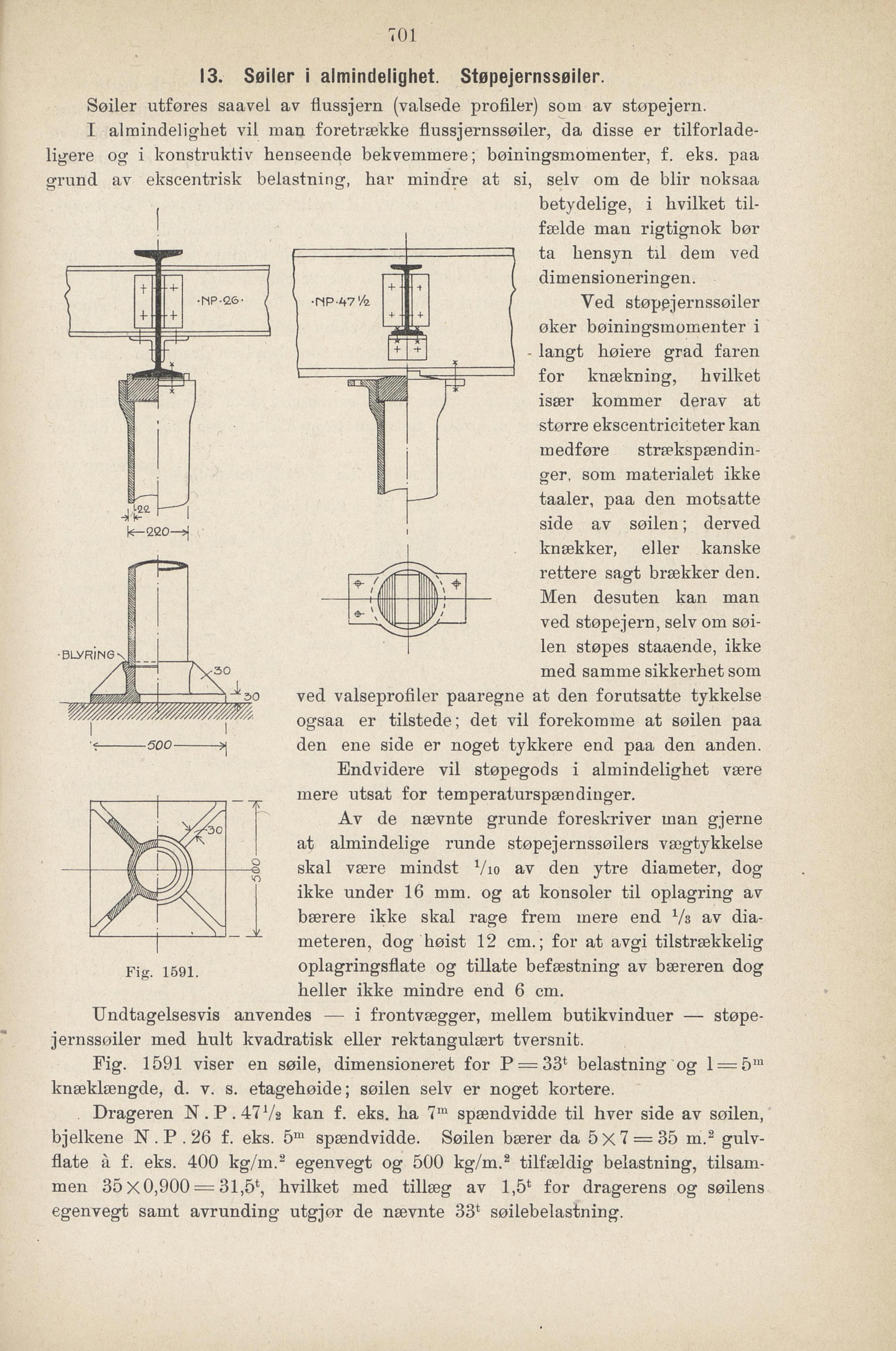

Fig. 1591 viser en søile, dimensioneret for P = 33* belastning og l= 5m
knæklængde, d. v. s. etagehøide; søilen seiv er noget kortere.
Drageren N.P
.47Va kan f. eks, ha 7m spændvidde til hver side av søilen,
bjelkene N.P
. 26 f. eks. 5m spændvidde. Søilen bærer da 5x7 =35 m.2 gulv
flate å f. eks. 400 kg/m.2 egenvegt og 500 kg/m. 2 tilfældig belastning, tilsam
men 35x0,900 = 31,5*, hvilket med tillæg av 1,5* for dragerens og søilens
egenvegt samt avrunding utgjør de nævnte 33* søilebelastning.
