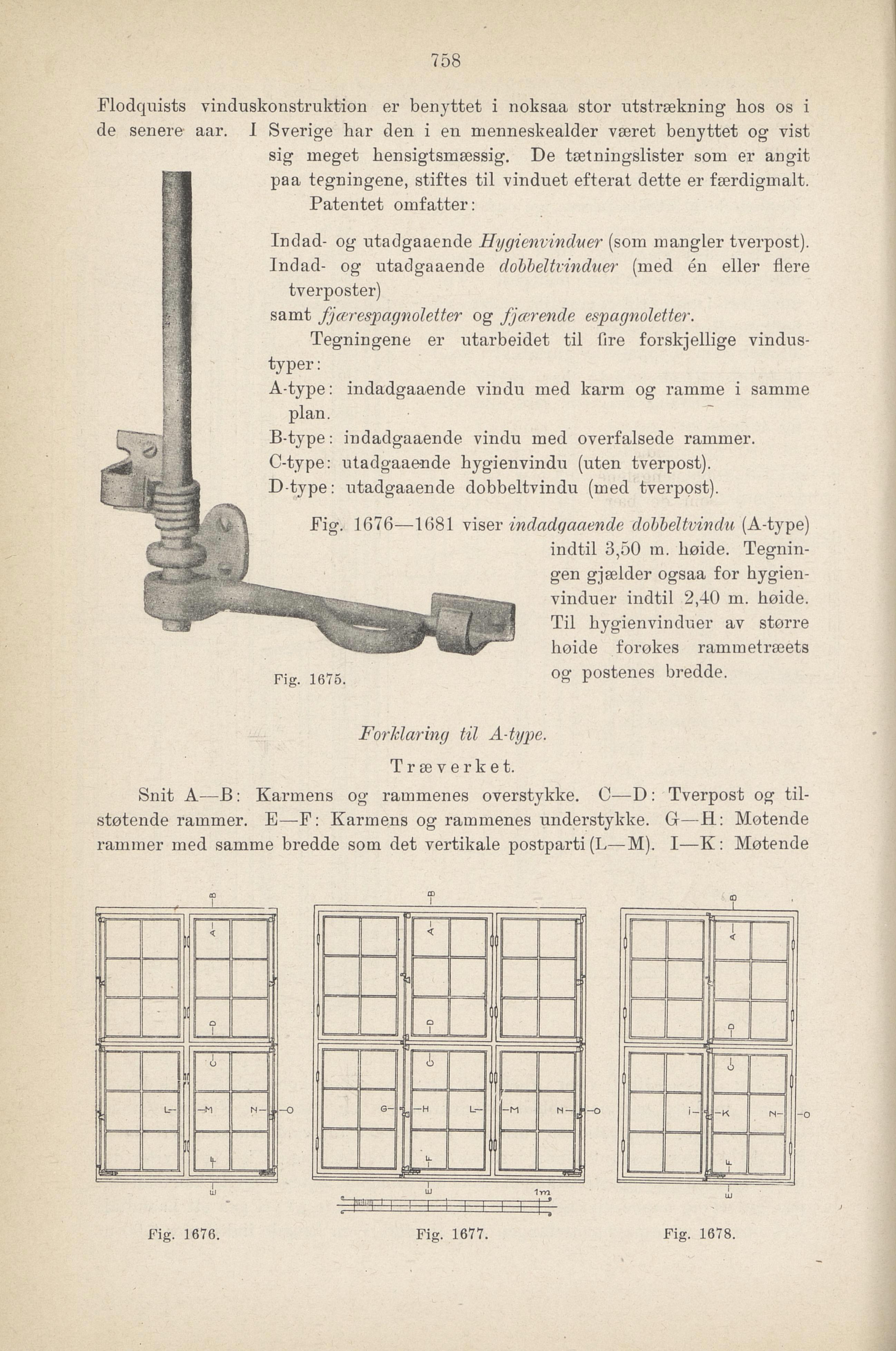

766
Flodquists vinduskonstruktion er benyttet i noksaa stor utstrækning hos os i
de senere aar. I Sverige har den i en menneskealder været benyttet og vist
sig meget hensigtsmæssig. De tætningslister som er angit
fpaa tegningene, stiftes til vinduet efterat dette er færdigmalt.
Patentet omfatter: ’
Indad- og utadgaaende Hygienvinduer (som mangler tverpost).
Indad- og utadgaaende dohheltrinduer (med én eller flere
tverposter)
samt fjcerespagnoletter og fjærende espagnoletter.
Tegningene er utarbeidet til fire forskjellige vindus
| typer:
A-type: indadgaaende vindu med karm og ramme i samme
plan.
’ 1 B-type: indadgaaende vindu med overfalsede rammer.
-ggL. { J C-type: utadgaaende hygienvindu (uten tverpost).
k *S| D-type: utadgaaende dobbeltvindu (med tverpost).
Fig. 1676—1681 viser indadgaaende dohbeltvindu (A-type)
I indtil 3,50 m. høide. Tegnin
/ gen gjælder ogsaa for hygien
s vinduer indtil 2,40 m. høide.
pdhél Til hygienvinduer av større
høide forokes rammetræets
og postenes bredde.
Fig. 1675.
Forklaring til A-type.
Træverket.
Snit A—B: Karmens og rammenes overstykke. C—D: Tverpost og til
støtende rammer. E—F; Karmens og rammenes understykke. Gr—H: Møtende
rammer med samme bredde som det vertikale postparti (L—M). I—K; Møtende
Fig. 1676. Fig. 1677. Fig. 1678.
