777

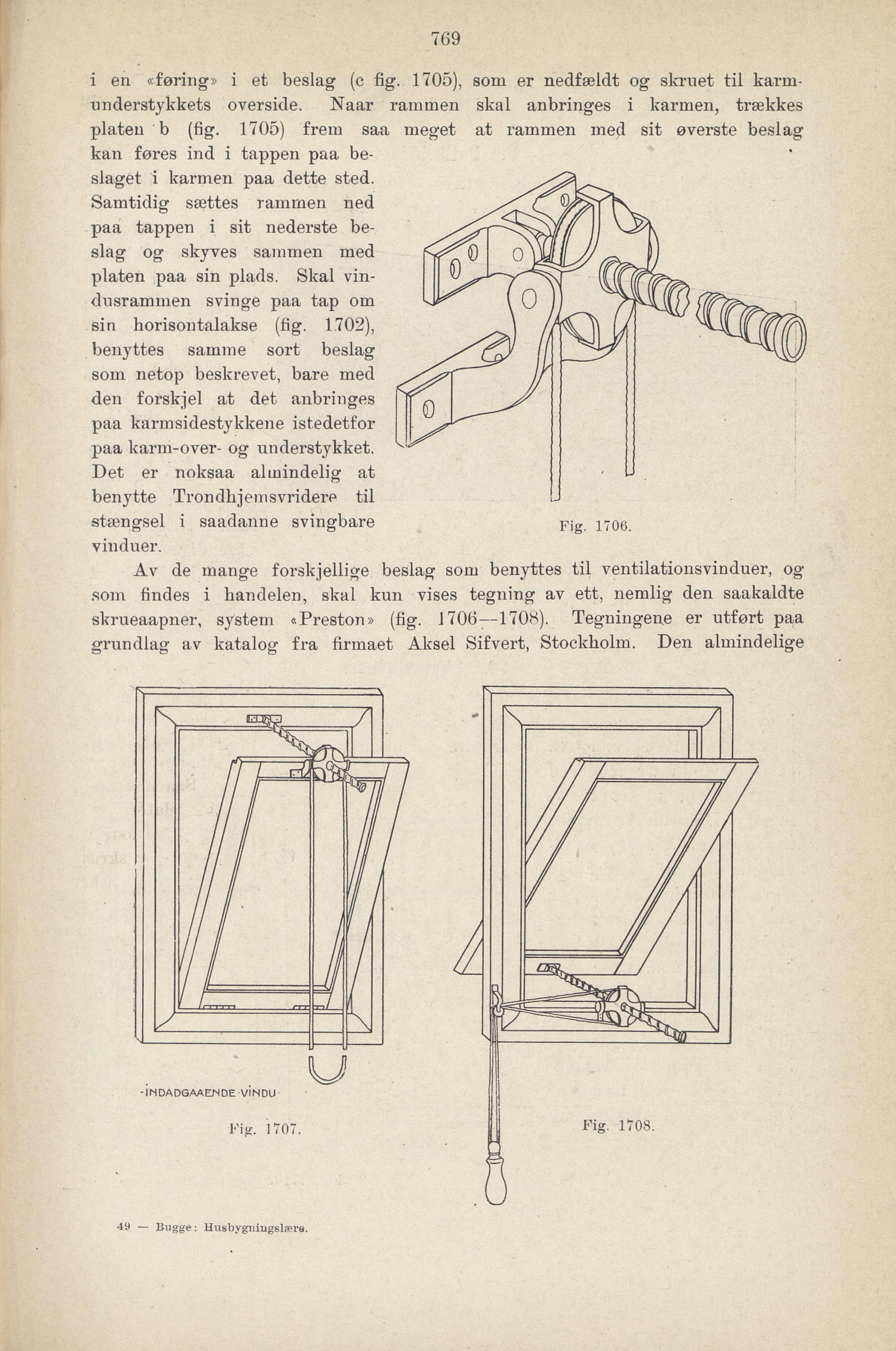

i en «føring» i et beslag (c fig. 1705), som er nedfældt og skrnet til karm
understykkets overside. Naar rammen skal anbringes i karmen, trækkes
plateu b (fig. 1705) frem saa meget at rammen med sit øverste beslag
kan føres ind i tappen paa be
slaget i karmen paa dette sted.
Samtidig sættes rammen ned
paa tappen i sit nederste be
slag og skyves sammen med
platen paa sin plads. Skal vin
dnsrammen svinge paa tap om
sin horisontalakse (fig. 1702),
benyttes samme sort beslag
som netop beskrevet, bare med
den forskjel at det anbringes
paa karmsidestykkene istedetfor
paa karm-over- og understykket.
Det er noksaa almindelig at
benytte Trondhjemsvridere til
stængsel i saadanne svingbare
vinduer.
Fig. 1706.
Av de mange forskjellige beslag som benyttes til ventilationsvinduer, og
som findes i handelen, skal kun vises tegning av ett, neralig den saakaldte
skrueaapner, system «Preston» (fig. 1706—1708). Tegningene er utført paa
grundlag av katalog fra firmaet Aksel Sifvert, Stockholm. Den almindelige
ilSDADGAAENDE viNDU
Fig. 1707
49 — Bugge: Husbygniugslæra.
